工业与民用配电设计第四版11.4VIP免费

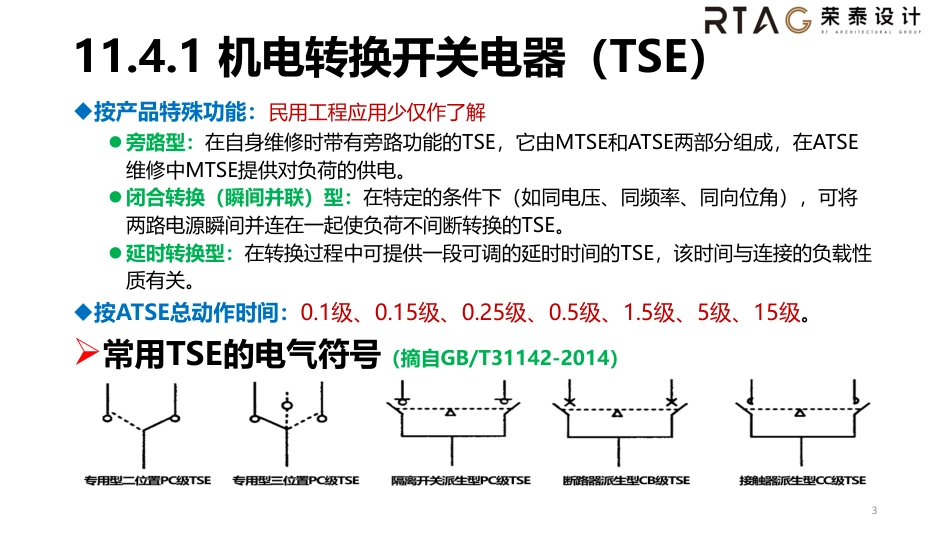

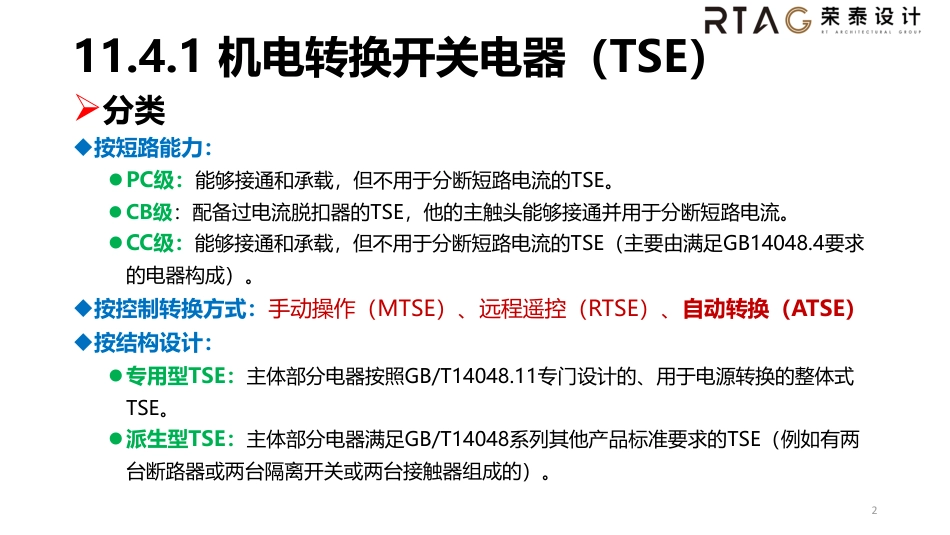

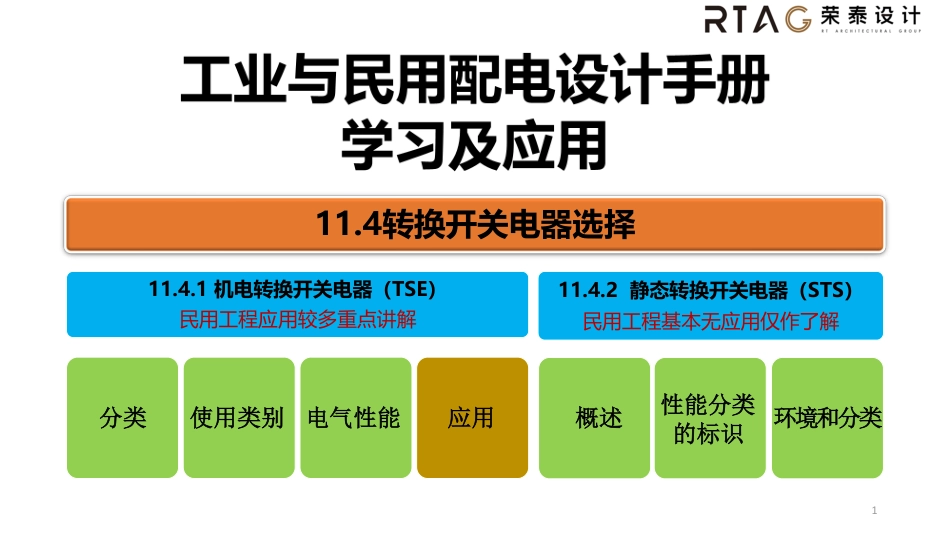

111.4转换开关电器选择11.4.1 机电转换开关电器（TSE）民用工程应用较多重点讲解11.4.2 静态转换开关电器（STS）民用工程基本无应用仅作了解分类使用类别电气性能概述性能分类的标识环境和分类应用11.4.1 机电转换开关电器（TSE）➢分类◆按短路能力：⚫PC级：能够接通和承载，但不用于分断短路电流的TSE。⚫ CB级：配备过电流脱扣器的TSE，他的主触头能够接通并用于分断短路电流。⚫CC级：能够接通和承载，但不用于分断短路电流的TSE（主要由满足GB14048.4要求的电器构成）。◆按控制转换方式：手动操作（MTSE）、远程遥控（RTSE）、自动转换（ATSE）◆按结构设计：⚫专用型TSE：主体部分电器按照GB/T14048.11专门设计的、用于电源转换的整体式TSE。⚫派生型TSE：主体部分电器满足GB/T14048系列其他产品标准要求的TSE（例如有两台断路器或两台隔离开关或两台接触器组成的）。211.4.1 机电转换开关电器（TSE）◆按产品特殊功能：民用工程应用少仅作了解⚫ 旁路型：在自身维修时带有旁路功能的TSE，它由MTSE和ATSE两部分组成，在ATSE维修中MTSE提供对负荷的供电。⚫ 闭合转换（瞬间并联）型：在特定的条件下（如同电压、同频率、同向位角），可将两路电源瞬间并连在一起使负荷不间断转换的TSE。⚫ 延时转换型：在转换过程中可提供一段可调的延时时间的TSE，该时间与连接的负载性质有关。◆按ATSE总动作时间：0.1级、0.15级、0.25级、0.5级、1.5级、5级、15级。➢常用TSE的电气符号（摘自GB/T31142-2014）311.4.1 机电转换开关电器（TSE）➢交流TSE的使用类别（直流暂略）◆交流TSE不同使用类别所对应的接通和分断能力4◆ 额定接通能力与分断能力⚫由制作厂规定的，在规定条件下TSE能够良好的接通与分断的电流值。除非另有规定，其用稳态电流值表示。在接通操作过程中，触头闭合时的电流峰值可能高于稳态电流幅值，这取决于试验电路（负载）的特性以及闭合瞬间的电压相位角。⚫对于交流用电流的交流分量有效值表示，在电路过负荷的情况下应具有安全转换的能力，它与TSE的使用类别有关，其接通能力与分断能力应不低于左下表格。左下表格文字符号及含义⚫Ic：接通和分断电流，接通电流用直流或交流的对称有效值表示。⚫Ie：额定工作电流。⚫Ur：工频恢复电压或直流恢复电压。⚫Ue：额定工作电压。11.4.1 机电转换开关电器（TSE）➢电气性能◆电操作能力⚫在电路正常情况下，TSE应具有的最少电气转换操作次数的能力。它与TSE的使用类别和额定...
