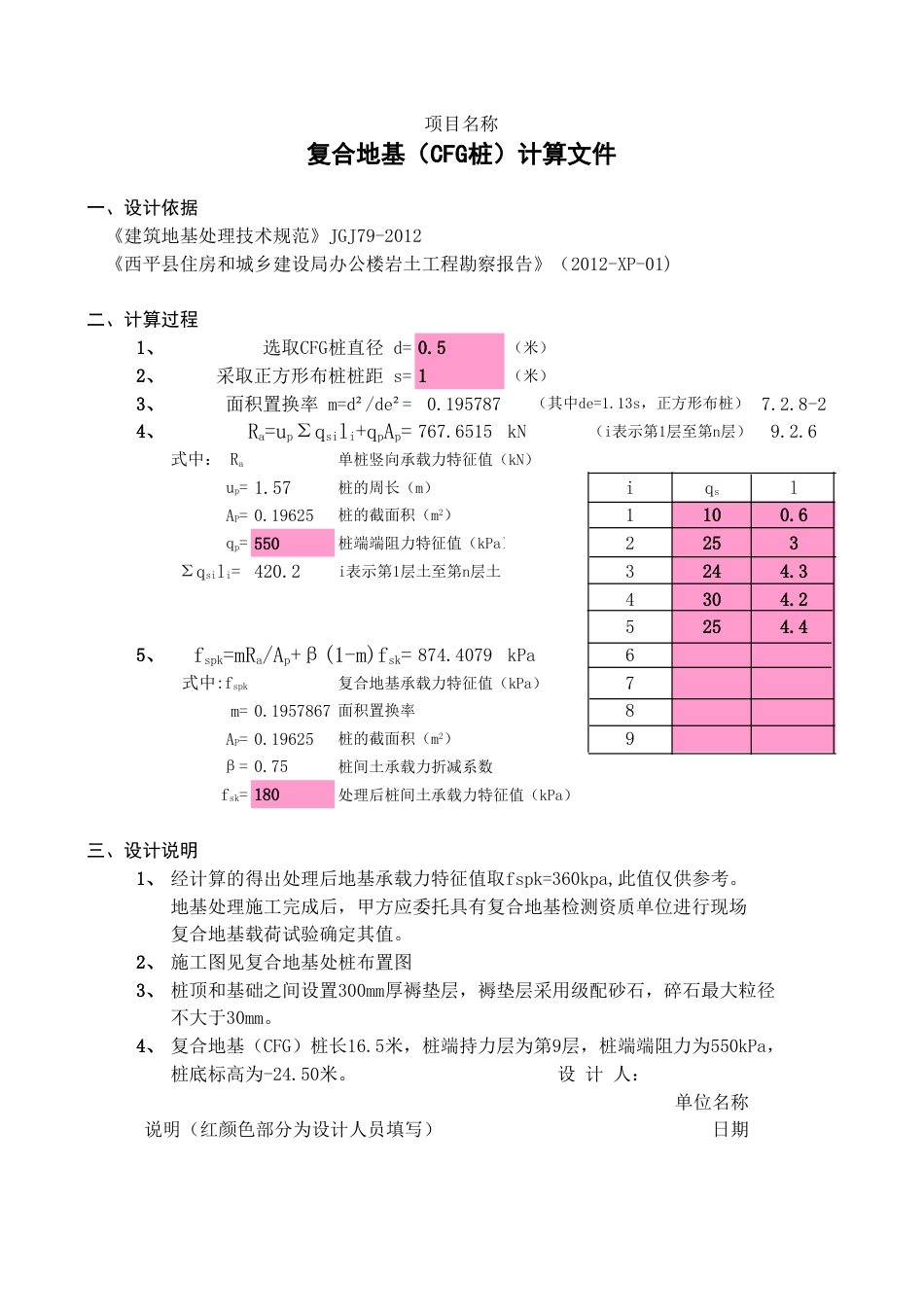

项目名称一、设计依据二、计算过程0.5（米）1（米）0.195787767.6515kN1.57il0.196251100.65502253420.23244.34304.25254.4874.407967m= 0.1957867 面积置换率80.196259β= 0.75桩间土承载力折减系数180三、设计说明地基处理施工完成后，甲方应委托具有复合地基检测资质单位进行现场复合地基载荷试验确定其值。施工图见复合地基处桩布置图单位名称说明（红颜色部分为设计人员填写）日期复合地基（CFG桩）计算文件 《建筑地基处理技术规范》JGJ79-2012 《西平县住房和城乡建设局办公楼岩土工程勘察报告》（2012-XP-01)1、选取CFG桩直径 d=2、采取正方形布桩桩距 s=3、面积置换率 m=d²/de²=（其中de=1.13s，正方形布桩） 7.2.8-24、Ra=upΣqsili+qpAp=（i表示第1层至第n层）9.2.6式中： Ra单桩竖向承载力特征值（kN）up=桩的周长（m）qsAP=桩的截面积（m2）qp=桩端端阻力特征值（kPa）Σqsili=i表示第1层土至第n层土5、fspk=mRa/Ap+β(1-m)fsk=kPa式中:fspk复合地基承载力特征值（kPa）AP=桩的截面积（m2）fsk=处理后桩间土承载力特征值（kPa）1、 经计算的得出处理后地基承载力特征值取fspk=360kpa,此值仅供参考。2、3、 桩顶和基础之间设置300mm厚褥垫层，褥垫层采用级配砂石，碎石最大粒径不大于30mm。4、 复合地基（CFG）桩长16.5米，桩端持力层为第9层，桩端端阻力为550kPa，桩底标高为-24.50米。 设 计 人：
