发电机励磁（励磁控制系统）VIP免费

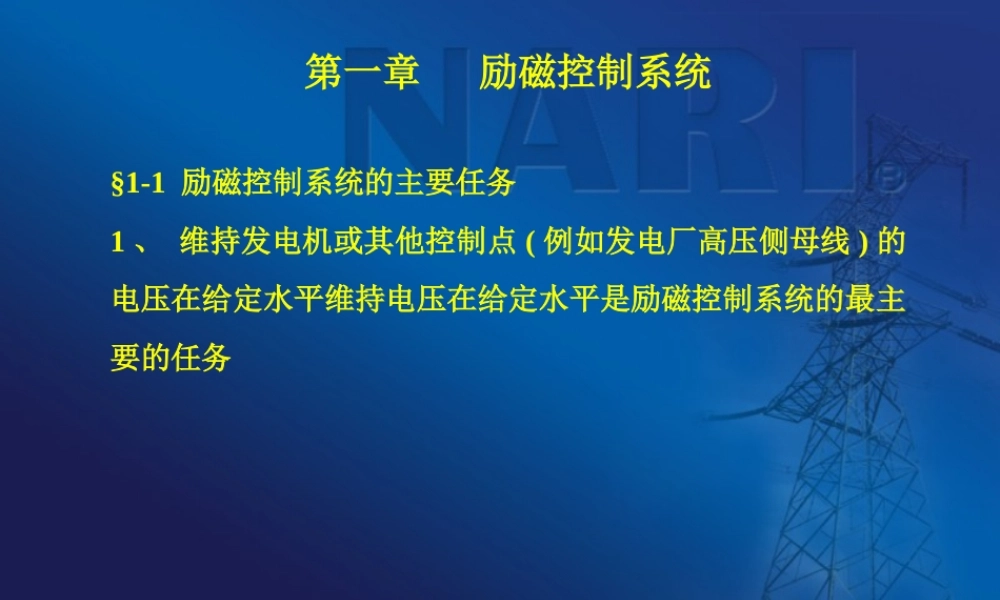

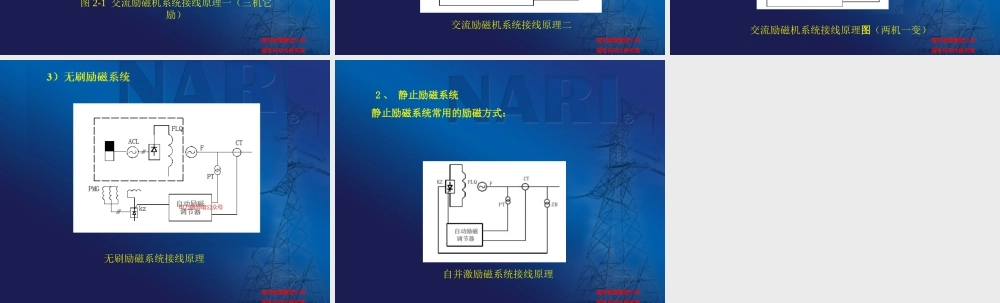

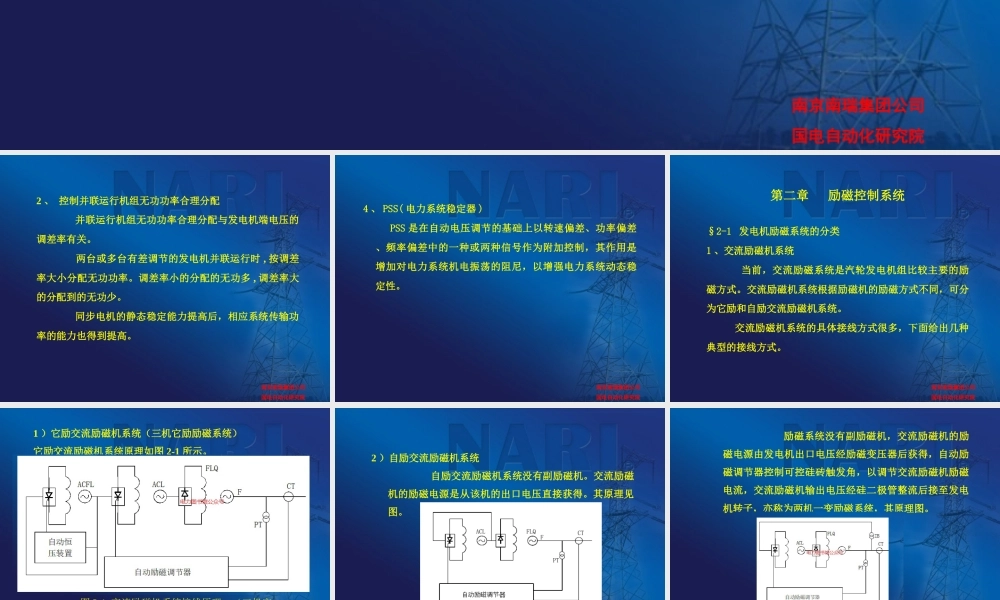

南京南瑞集团公司国电自动化研究院第一章 励磁控制系统§1-1 励磁控制系统的主要任务1 、 维持发电机或其他控制点 ( 例如发电厂高压侧母线 ) 的电压在给定水平维持电压在给定水平是励磁控制系统的最主要的任务南京南瑞集团公司国电自动化研究院2 、 控制并联运行机组无功功率合理分配 并联运行机组无功功率合理分配与发电机端电压的调差率有关。 两台或多台有差调节的发电机并联运行时 , 按调差率大小分配无功功率。调差率小的分配的无功多 , 调差率大的分配到的无功少。 同步电机的静态稳定能力提高后，相应系统传输功率的能力也得到提高。 南京南瑞集团公司国电自动化研究院4 、 PSS( 电力系统稳定器 ) PSS 是在自动电压调节的基础上以转速偏差、功率偏差、频率偏差中的一种或两种信号作为附加控制，其作用是增加对电力系统机电振荡的阻尼，以增强电力系统动态稳定性。 南京南瑞集团公司国电自动化研究院第二章 励磁控制系统§2-1 发电机励磁系统的分类 1 、交流励磁机系统 当前，交流励磁系统是汽轮发电机组比较主要的励磁方式。交流励磁机系统根据励磁机的励磁方式不同，可分为它励和自励交流励磁机系统。 交流励磁机系统的具体接线方式很多，下面给出几种典型的接线方式。 南京南瑞集团公司国电自动化研究院1 ）它励交流励磁机系统（三机它励励磁系统）它励交流励磁机系统原理如图 2-1 所示。 图 2-1 交流励磁机系统接线原理一（三机它励）南京南瑞集团公司国电自动化研究院 2 ）自励交流励磁机系统 自励交流励磁机系统没有副励磁机。交流励磁机的励磁电源是从该机的出口电压直接获得。其原理见图。交流励磁机系统接线原理二 南京南瑞集团公司国电自动化研究院 励磁系统没有副励磁机，交流励磁机的励磁电源由发电机出口电压经励磁变压器后获得，自动励磁调节器控制可控硅砖触发角，以调节交流励磁机励磁电流，交流励磁机输出电压经硅二极管整流后接至发电机转子，亦称为两机一变励磁系统，其原理图。 交流励磁机系统接线原理图（两机一变）南京南瑞集团公司国电自动化研究院无刷励磁系统接线原理 南京南瑞集团公司国电自动化研究院 2 、 静止励磁系统 静止励磁系统常用的励磁方式：自并激励磁系统接线原理
