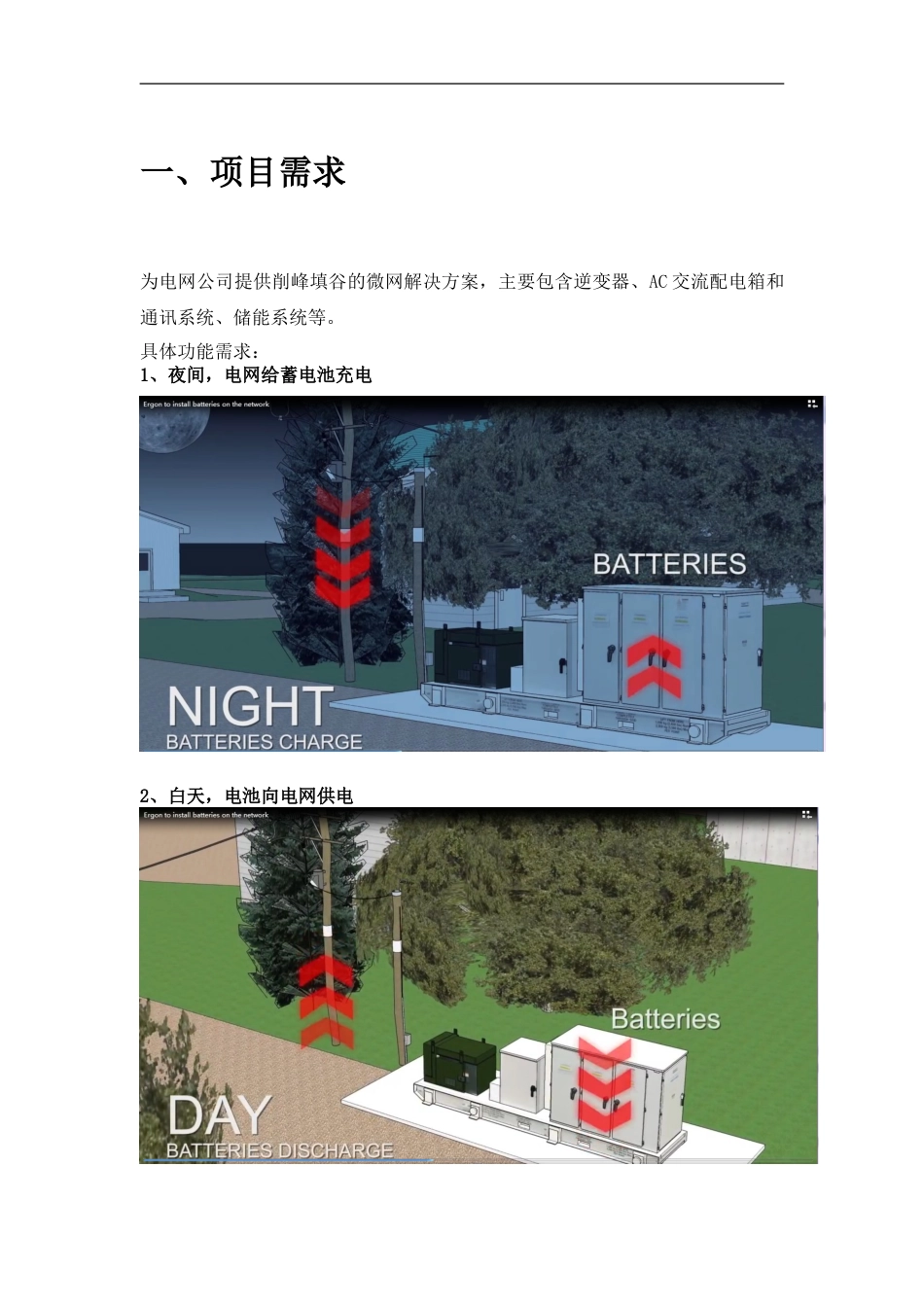

25KW 三相储能系统设计方案 一、项目需求为电网公司提供削峰填谷的微网解决方案，主要包含逆变器、AC 交流配电箱和通讯系统、储能系统等。具体功能需求：1、夜间，电网给蓄电池充电2、白天，电池向电网供电3、能够根据远程调度，控制电网进行给电池充电或电池向电网放电4、系统内双向逆变器的充放电功率为 25kVA、系统直流端电压为 DC800V，容量100kWh二、功能介绍1. 专为智能电网、智能微网设计，接受电网调度；2. 可满足铅酸蓄电池、锂电、超级电容、钒电池等不同储能形式的接入，适用范围广；3. 双向逆变，恒功率充放电、恒流充放电、恒压充电等多种电池充放电模式可设；4. 具有时间段工作模式设定功能，根据当地电网特点设置合理的工作方式；5. 具有市电接口和负载接口两路交流接口，实现并网运行及独立孤网运行；6. 完善的孤岛检测及并离网模式切换，当市电突然断电时，储能逆变器可自动无缝切换到离网工作模式，与大电网脱离，建立微电网独立运行；7. RS485、以太网、CAN 总线等多种通讯接口可选，实现远程监控；8. 选配智能电网主控系统，可与光伏并网逆变器、风力并网系统、潮汐发电系统、柴油发电机等多种能源方式实现互联，组成混合能源智能电网，可实现多种组网方式；9.储能可与电网调度系统相配合，根据系统负荷的峰谷特性，在负荷低谷期储存多余的发电量，在负荷高峰期释放出电池中储存的能量，从而减少电网负荷的峰谷差，降低电网的供电负担，实现电网的削峰填谷。同时利用峰谷差价，提高电能利用的经济性；10. 当大电网需要进行维护抢修时，储能逆变器可以实现计划内孤岛运行，独立为重要负荷不中断供电，保证其安全运行。三、应用领域3.1、在智能电网中的应用双向储能逆变器能实现内部电源和负荷的一体化运行，并通过和主电网的协调控制，可平滑接入主网或独立自主运行，充分满足用户对电能质量、供电可靠性和安全性的要求。3.2、在独立微电网中的应用独立微网系统主要应用在岛屿、偏远地区及供电较不稳定而设立的局域电网系统独立运行逆变器微网系统拓扑图GLN发电机负载负载负载交流母线电池电池四、运行模式介绍4.1、并网发电：电网稳定的情况下，逆变器将蓄电池中富裕的电能并入电网，逆变器并网功率由主控系统根据负载情况实时调节给到逆变器。4.2、离网逆变：电网停电的情况下，逆变器将市电接口切除，离网逆变给本地负载供电，当市电恢复后，逆变器自动与市电锁相完成后，转入并网状态。4.3、充电模式：夜间...
