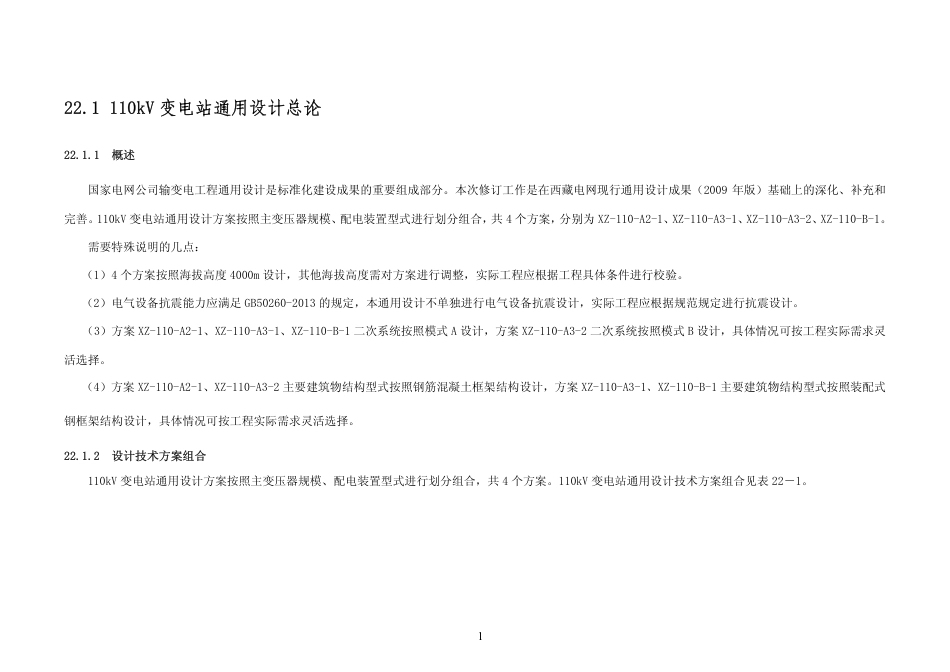

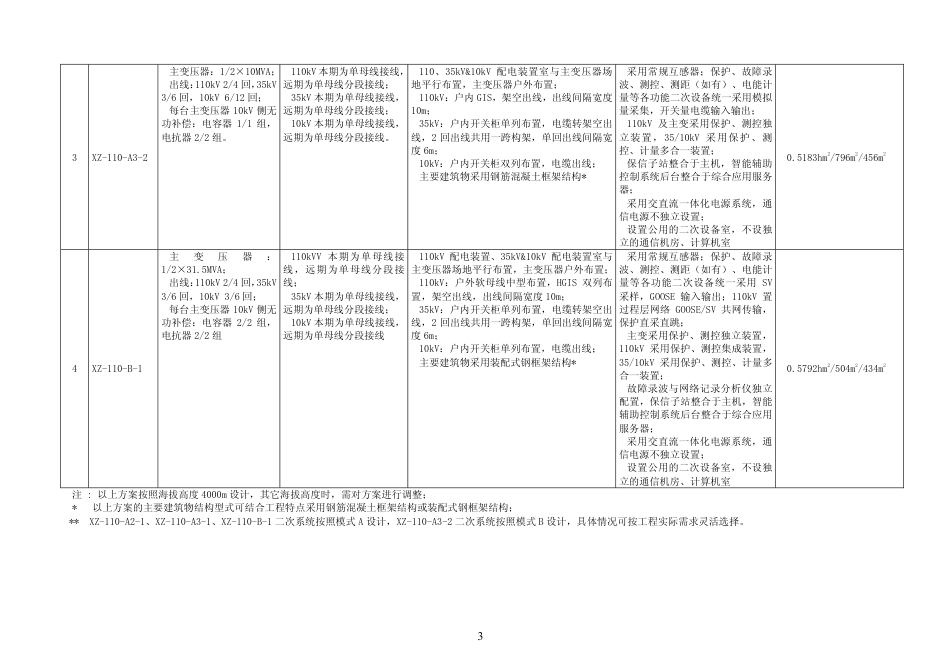

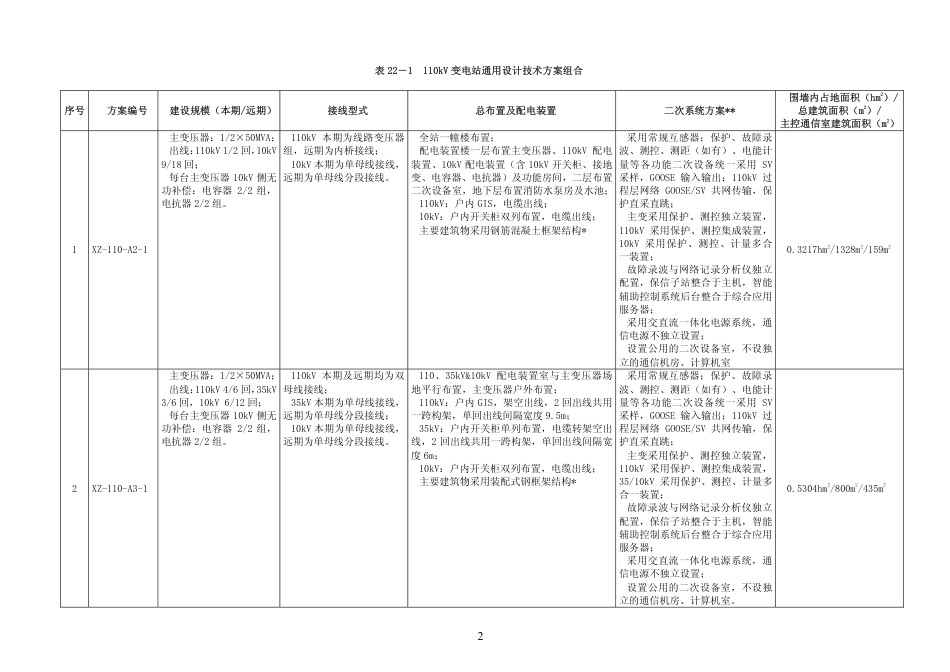

1 22.1 110kV 变电站通用设计总论 22.1.1 概述 国家电网公司输变电工程通用设计是标准化建设成果的重要组成部分。本次修订工作是在西藏电网现行通用设计成果（2009 年版）基础上的深化、补充和完善。110kV 变电站通用设计方案按照主变压器规模、配电装置型式进行划分组合，共 4 个方案，分别为 XZ-110-A2-1、XZ-110-A3-1、XZ-110-A3-2、XZ-110-B-1。 需要特殊说明的几点： （1）4 个方案按照海拔高度 4000m 设计，其他海拔高度需对方案进行调整，实际工程应根据工程具体条件进行校验。 （2）电气设备抗震能力应满足 GB50260-2013 的规定，本通用设计不单独进行电气设备抗震设计，实际工程应根据规范规定进行抗震设计。 （3）方案 XZ-110-A2-1、XZ-110-A3-1、XZ-110-B-1 二次系统按照模式 A 设计，方案 XZ-110-A3-2 二次系统按照模式 B 设计，具体情况可按工程实际需求灵活选择。 （4）方案 XZ-110-A2-1、XZ-110-A3-2 主要建筑物结构型式按照钢筋混凝土框架结构设计，方案 XZ-110-A3-1、XZ-110-B-1 主要建筑物结构型式按照装配式钢框架结构设计，具体情况可按工程实际需求灵活选择。 22.1.2 设计技术方案组合 110kV 变电站通用设计方案按照主变压器规模、配电装置型式进行划分组合，共 4 个方案。110kV 变电站通用设计技术方案组合见表 22－1。 2 表 22－1 110kV 变电站通用设计技术方案组合 序号 方案编号建设规模（本期/远期） 接线型式 总布置及配电装置 二次系统方案** 围墙内占地面积（hm2）/ 总建筑面积（m2）/ 主控通信室建筑面积（m2） 1 XZ-110-A2-1主变压器：1/2×50MVA； 出线：110kV 1/2 回，10kV 9/18 回； 每台主变压器 10kV 侧无功补偿：电容器 2/2 组，电抗器 2/2 组。 110kV 本期为线路变压器组，远期为内桥接线； 10kV 本期为单母线接线，远期为单母线分段接线。 全站一幢楼布置； 配电装置楼一层布置主变压器、110kV 配电装置、10kV 配电装置（含 10kV 开关柜、接地变、电容器、电抗器）及功能房间，二层布置二次设备室，地下层布置消防水泵房及水池；110kV：户内 GIS，电缆出线； 10kV：户内开关柜双列布置，电缆出线； 主要建筑物采用钢筋混凝土框架结构* 采用常规互感器；保护、故障录波、测控、测距（如有）、电能计量等各功能二次设备统一采用 SV采样，GOOSE 输入输出；110kV 过程层网络 GOOSE/SV 共网传输，保护直采直跳； 主变...
