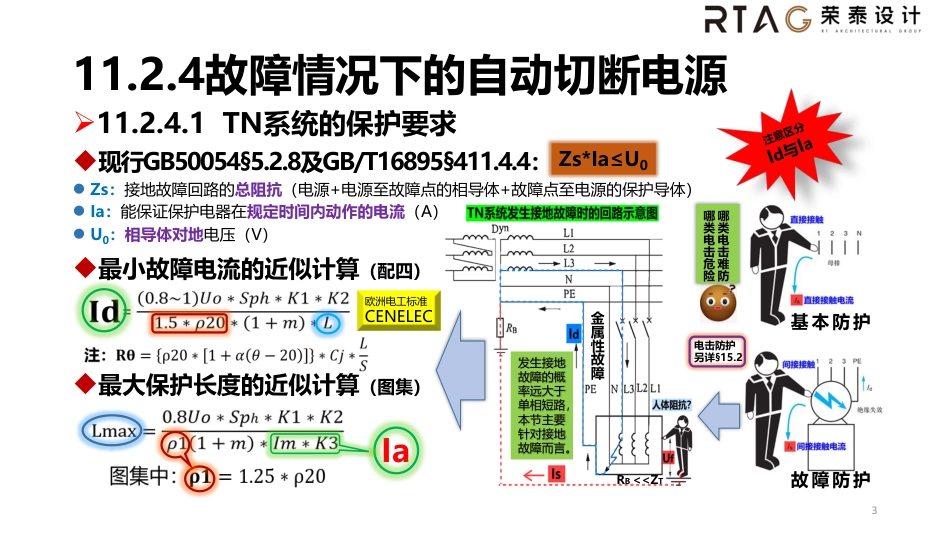

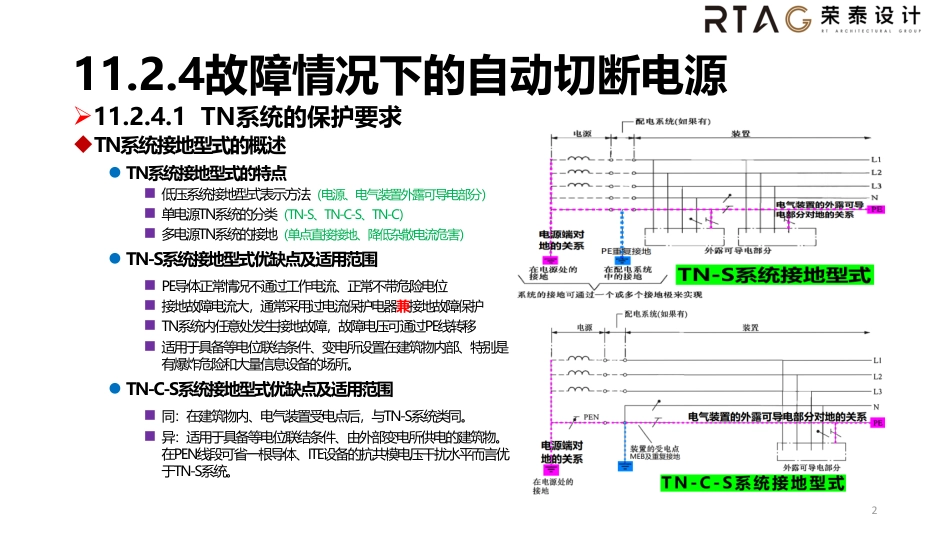

111.2.4故障情况下的自动切断电源11.2.4.1TN系统的保护要求11.2.4.2IT系统的保护要求（暂略）11.2.4.3提高TN系统故障防护灵敏性的措施简要补充TT系统的保护要求11.2.4.1 TN系统的保护要求TN系统接地型式的概述 TN系统接地型式的特点 低压系统接地型式表示方法（电源、电气装置外露可导电部分） 单电源TN系统的分类（TN-S、TN-C-S、TN-C） 多电源TN系统的接地（单点直接接地、降低杂散电流危害） TN-S系统接地型式优缺点及适用范围 PE导体正常情况不通过工作电流、正常不带危险电位 接地故障电流大，通常采用过电流保护电器兼接地故障保护 TN系统内任意处发生接地故障，故障电压可通过PE线转移 适用于具备等电位联结条件、变电所设置在建筑物内部、特别是有爆炸危险和大量信息设备的场所。 TN-C-S系统接地型式优缺点及适用范围 同：在建筑物内、电气装置受电点后，与TN-S系统类同。 异：适用于具备等电位联结条件、由外部变电所供电的建筑物。在PEN线段可省一根导体、ITE设备的抗共模电压干扰水平而言优于TN-S系统。11.2.4故障情况下的自动切断电源211.2.4.1 TN系统的保护要求现行GB50054§5.2.8及GB/T16895§411.4.4： Zs：接地故障回路的总阻抗（电源+电源至故障点的相导体+故障点至电源的保护导体） Ia：能保证保护电器在规定时间内动作的电流（A） U0：相导体对地电压（V）最小故障电流的近似计算（配四）最大保护长度的近似计算（图集）11.2.4故障情况下的自动切断电源3Zs*Ia≤U0哪类电击难防哪类电击危险金属性故障欧洲电工标准CENELEC发生接地故障的概率远大于单相短路，本节主要针对接地故障而言。Ia基 本 防 护故 障 防 护RB <
