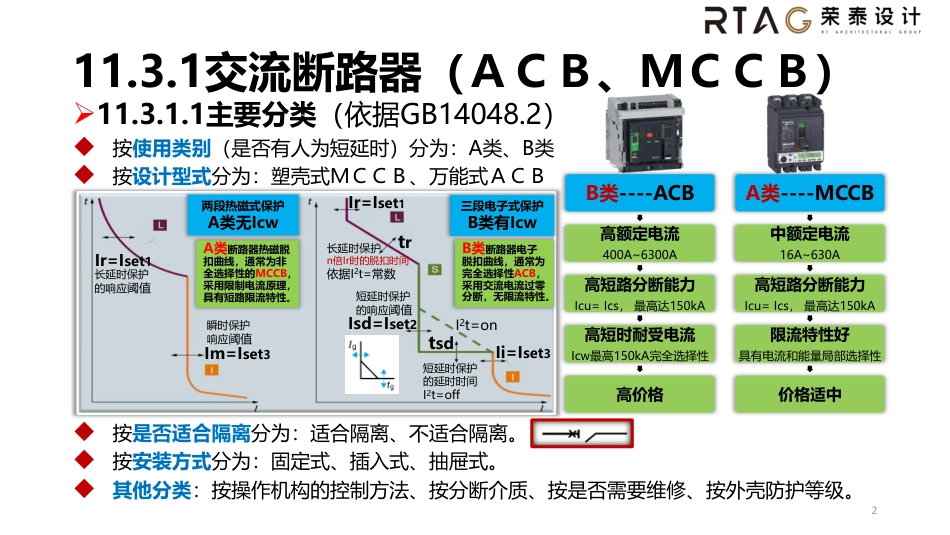

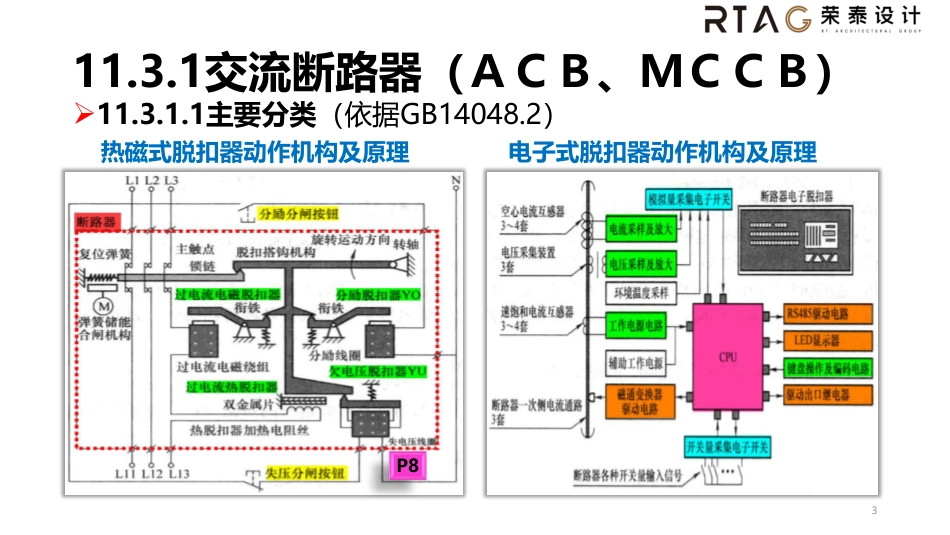

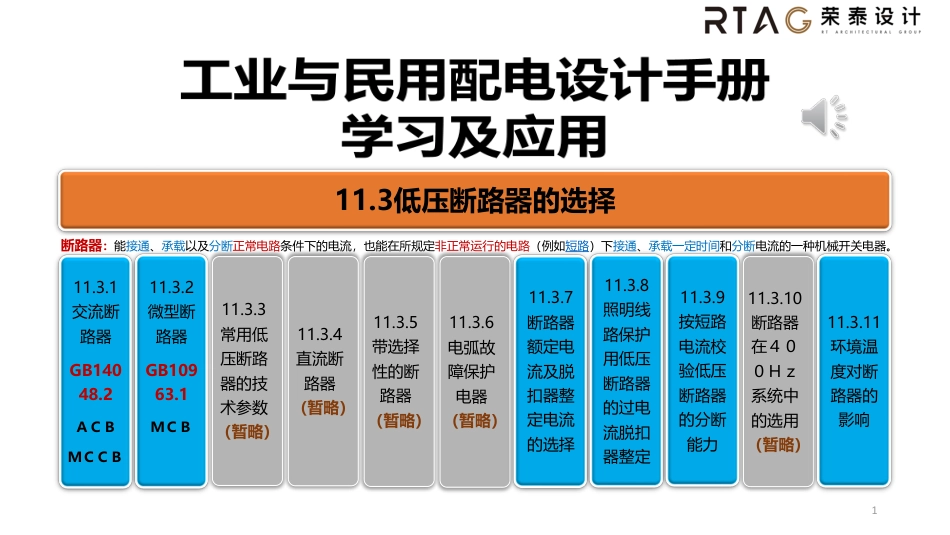

11.3低压断路器的选择11.3.1交流断路器GB14048.2ＡＣＢＭＣＣＢ11.3.2微型断路器GB10963.1ＭＣＢ11.3.3常用低压断路器的技术参数（暂略）11.3.4直流断路器（暂略）11.3.5带选择性的断路器（暂略）11.3.6电弧故障保护电器（暂略）11.3.7断路器额定电流及脱扣器整定电流的选择11.3.8照明线路保护用低压断路器的过电流脱扣器整定11.3.9按短路电流校验低压断路器的分断能力11.3.10断路器在４００Ｈｚ系统中的选用（暂略）11.3.11环境温度对断路器的影响1断路器：能接通、承载以及分断正常电路条件下的电流，也能在所规定非正常运行的电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。➢11.3.1.1主要分类（依据GB14048.2）◆按使用类别（是否有人为短延时）分为：A类、B类◆按设计型式分为：塑壳式ＭＣＣＢ、万能式ＡＣＢ◆按是否适合隔离分为：适合隔离、不适合隔离。◆按安装方式分为：固定式、插入式、抽屉式。◆其他分类：按操作机构的控制方法、按分断介质、按是否需要维修、按外壳防护等级。11.3.1交流断路器（ＡＣＢ、ＭＣＣＢ）2B类----ACB高额定电流400A~6300A高短路分断能力Icu= Ics， 最高达150kA高短时耐受电流Icw最高150kA完全选择性高价格A类----MCCB中额定电流16A~630A高短路分断能力Icu= Ics， 最高达150kA限流特性好具有电流和能量局部选择性价格适中A类断路器热磁脱扣曲线，通常为非全选择性的MCCB，采用限制电流原理，具有短路限流特性。B类断路器电子脱扣曲线，通常为完全选择性ACB，采用交流电流过零分断，无限流特性。两段热磁式保护A类无Icw三段电子式保护B类有IcwIr=Iset1Im=Iset3Ir=Iset1长延时保护n倍Ir时的脱扣时间依据I2t=常数Isd=Iset2短延时保护的延时时间I2t=offIi=Iset3I2t=ontrtsd长延时保护的响应阈值瞬时保护响应阈值短延时保护的响应阈值11.3.1交流断路器（ＡＣＢ、ＭＣＣＢ）➢11.3.1.1主要分类（依据GB14048.2）热磁式脱扣器动作机构及原理电子式脱扣器动作机构及原理3P811.3.1交流断路器（ＡＣＢ、ＭＣＣＢ）➢11.3.1.2基本特性（ Iset1≤In ≤Irq
