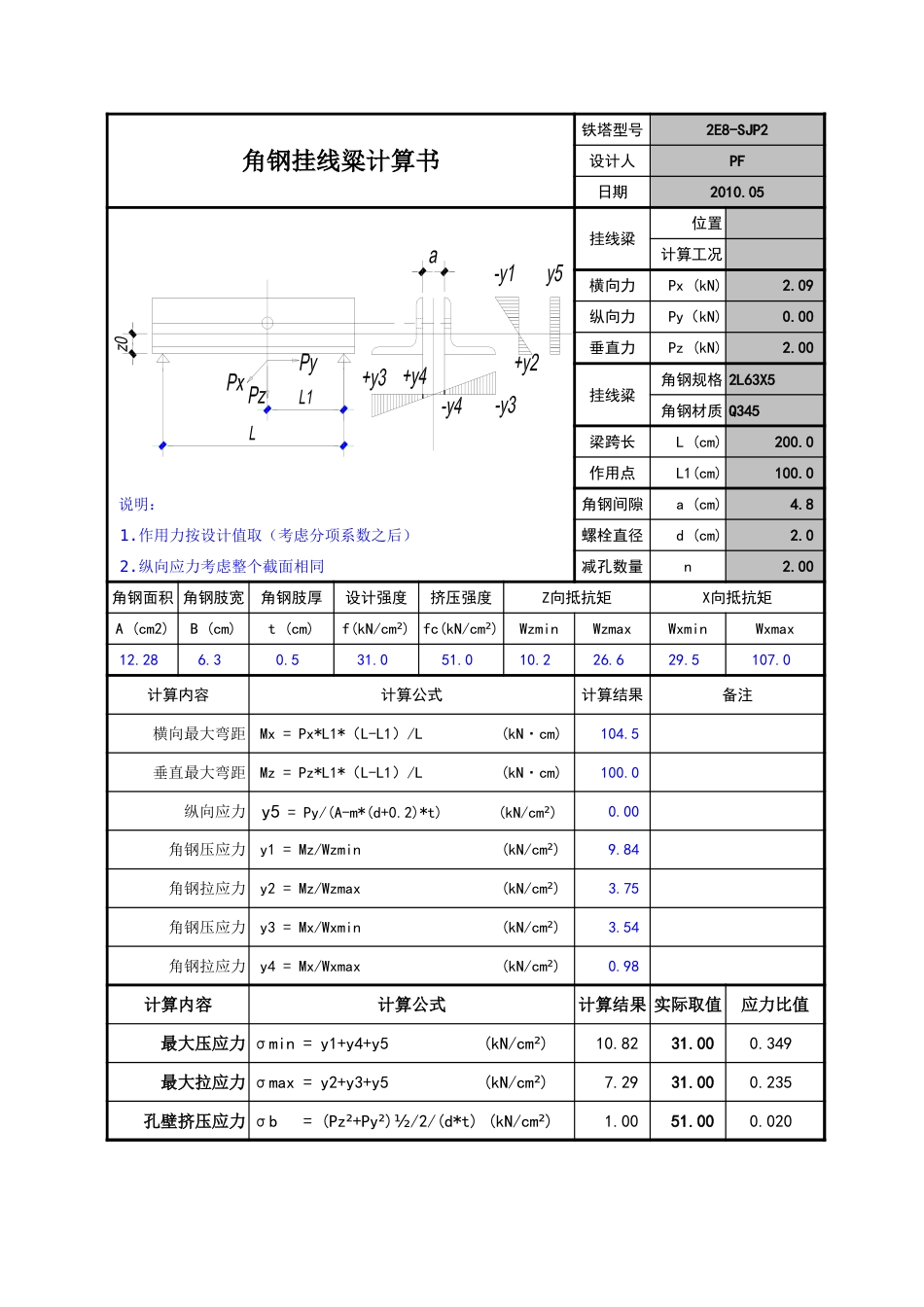

角钢挂线粱计算书铁塔型号2E8-SJP2设计人PF日期2010.05挂线粱位置计算工况横向力Px (kN)0.00 纵向力0.00 垂直力Pz (kN)2.00 挂线粱角钢规格 2L63X5角钢材质 Q345梁跨长L (cm)200.0 作用点L1(cm)100.0 说明：角钢间隙a (cm)4.8 螺栓直径d (cm)2.0 减孔数量n2.00 角钢面积 角钢肢宽角钢肢厚设计强度挤压强度A (cm2)B (cm)t (cm)f(kN/cm )²fc(kN/cm )²WzminWzmaxWxminWxmax12.28 6.3 0.5 31.0 51.0 10.2 26.6 29.5 107.0 计算内容计算公式计算结果备注横向最大弯距0.0 垂直最大弯距100.0 纵向应力0.00 角钢压应力 y1 = Mz/Wzmin (kN/cm )²9.84 角钢拉应力 y2 = Mz/Wzmax (kN/cm )²3.75 角钢压应力 y3 = Mx/Wxmin (kN/cm )²0.00 角钢拉应力 y4 = Mx/Wxmax (kN/cm )²0.00 计算内容计算公式计算结果 实际取值应力比值最大压应力 σmin = y1+y4+y5 (kN/cm )²9.84 31.00 0.317 最大拉应力 σmax = y2+y3+y5 (kN/cm )²3.75 31.00 0.121 孔壁挤压应力 σb = (Pz +Py )/2/(d*t) (kN/cm )²² ½²1.00 51.00 0.020 Py（kN) 1.作用力按设计值取（考虑分项系数之后） 2.纵向应力考虑整个截面相同Z向抵抗矩X向抵抗矩 Mx = Px*L1*（L-L1）/L (kN·cm) Mz = Pz*L1*（L-L1）/L (kN·cm) y5 = Py/(A-m*(d+0.2)*t) (kN/cm )²角钢挂线粱计算书铁塔型号2E8-SJP2设计人PF日期2010.05挂线粱位置计算工况横向力Px (kN)2.09 纵向力0.00 垂直力Pz (kN)2.00 挂线粱角钢规格 2L63X5角钢材质 Q345梁跨长L (cm)200.0 作用点L1(cm)100.0 说明：角钢间隙a (cm)4.8 螺栓直径d (cm)2.0 减孔数量n2.00 角钢面积 角钢肢宽角钢肢厚设计强度挤压强度A (cm2)B (cm)t (cm)f(kN/cm )²fc(kN/cm )²WzminWzmaxWxminWxmax12.28 6.3 0.5 31.0 51.0 10.2 26.6 29.5 107.0 计算内容计算公式计算结果备注横向最大弯距104.5 垂直最大弯距100.0 纵向应力0.00 角钢压应力 y1 = Mz/Wzmin (kN/cm )²9.84 角钢拉应力 y2 = Mz/Wzmax (kN/cm )²3.75 角钢压应力 y3 = Mx/Wxmin (kN/cm )²3.54 角钢拉应力 y4 = Mx/Wxmax (kN/cm )²0.98 计算内容计算公式计算结果 实际取值应力比值最大压应力 σmin = y1+y4+y5 (kN/cm )²10.82 31.00 0.349 最大拉应力 σmax = y2+y3+y5 (kN/cm )²7.29 31.00 0.235 孔壁挤压...
