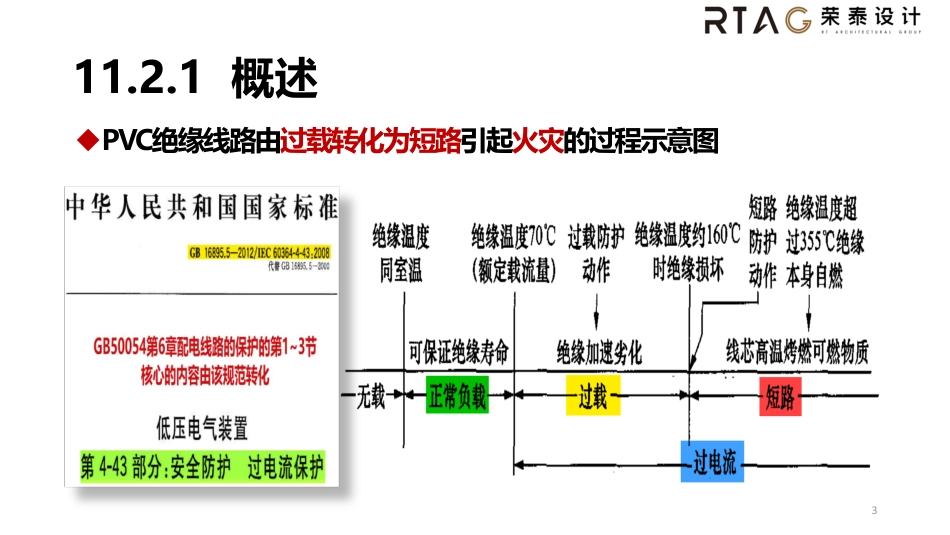

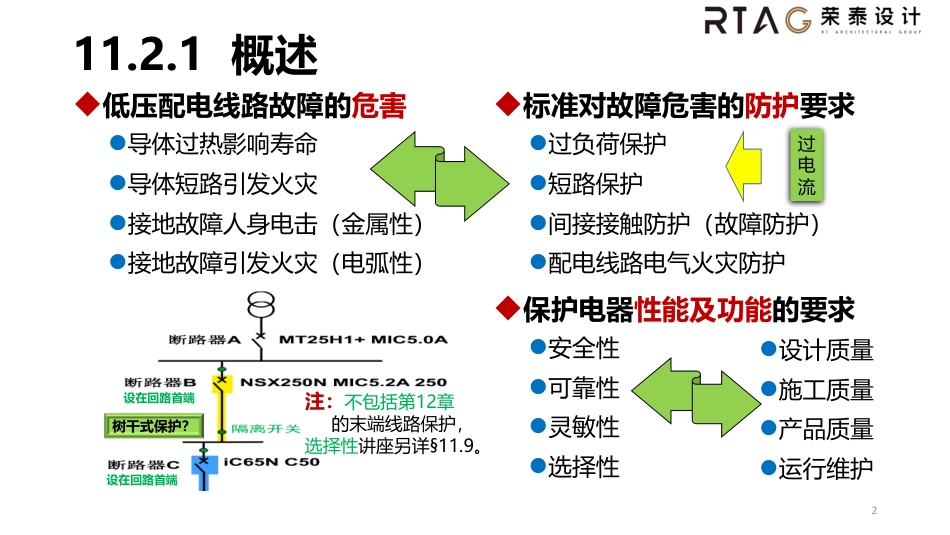

111.2 低压配电线路的保护11.2.1 概述11.2.2 过负荷保护11.2.3 短路保护11.2.4 故障情况下的自动切断电源11.2.1 概述◆低压配电线路故障的危害⚫导体过热影响寿命⚫导体短路引发火灾⚫接地故障人身电击（金属性）⚫接地故障引发火灾（电弧性）2◆标准对故障危害的防护要求⚫过负荷保护⚫短路保护⚫间接接触防护（故障防护）⚫配电线路电气火灾防护◆保护电器性能及功能的要求⚫安全性⚫可靠性⚫灵敏性⚫选择性注：不包括第12章的末端线路保护，选择性讲座另详§11.9。设在回路首端设在回路首端⚫设计质量⚫施工质量⚫产品质量⚫运行维护过电流树干式保护？11.2.1 概述3◆PVC绝缘线路由过载转化为短路引起火灾的过程示意图11.2.1 概述4保护电器短路分断能力接地故障人身电击事故案例11.2.2 过负荷保护◆一般要求⚫ 过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害之前切断电源。⚫ 过负荷断电将引起严重后果的线路，其过负荷保护不应切断线路，可作用于信号。◆导体与过负荷保护电器之间的配合⚫ ①IB≤In≤IZ（稳定负荷） ②I2≤1.45IZ（周期性变化负荷）5导体短时过载类比变压器短时过载In：熔断器熔体额定电流、断路器额定电流或整定电流。注：②式仅适用于短暂的、过负荷较大的验算，对于持续性的较小过负荷需增加导体截面。熔断器特性曲线？断路器、熔断器应用孰优孰劣？选择性经济性分断能力便利性功能性I2：保证保护电器可靠动作的电流。11.2.2 过负荷保护◆导体与过负荷保护电器之间的配合（续）⚫采用断路器保护----“②式”可忽略◼GB14048.2要求I2=1.3Iset1，满足①式的Iset1≤IZ，则自然满足②式（I2≤1.45IZ）。◼GB10963.1要求I2=1.45IN，满足①式的IN≤IZ，则自然满足②式（I2≤1.45IZ）。⚫采用熔断器保护----“②式”可忽略◼IN≥16A：依据GB13539.1产品标准要求I2=1.45IZ，满足①式的 IN≤IZ即可。◼IN<16A：产品相对复杂，需结合实际情况按配四P961表进行验算。61.131.45GB10963.111.2.2 过负荷保护◆并联导体的过负荷保护—有条件时尽可能不采用并联⚫ 导体的型号、截面、长度和敷设方式均相同；⚫ 线路全长内无分支线路引出；⚫ 线路的布置使各并联导体的负载电流基本相等。◆不设置过负荷保护电器的线路⚫ 回路中载流量减小的导体，当其过负荷时，上一级过负荷保护电器能有效保护该段导体；⚫ 不可能过负荷的线路，且该段线路的短路保护符合规范规定，并没有分支线路或出线...
