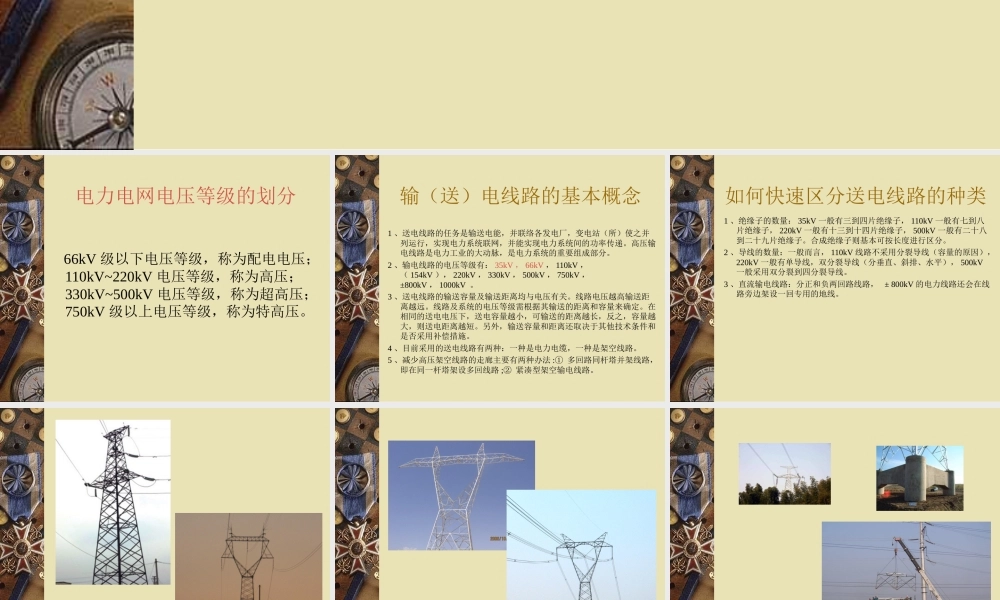

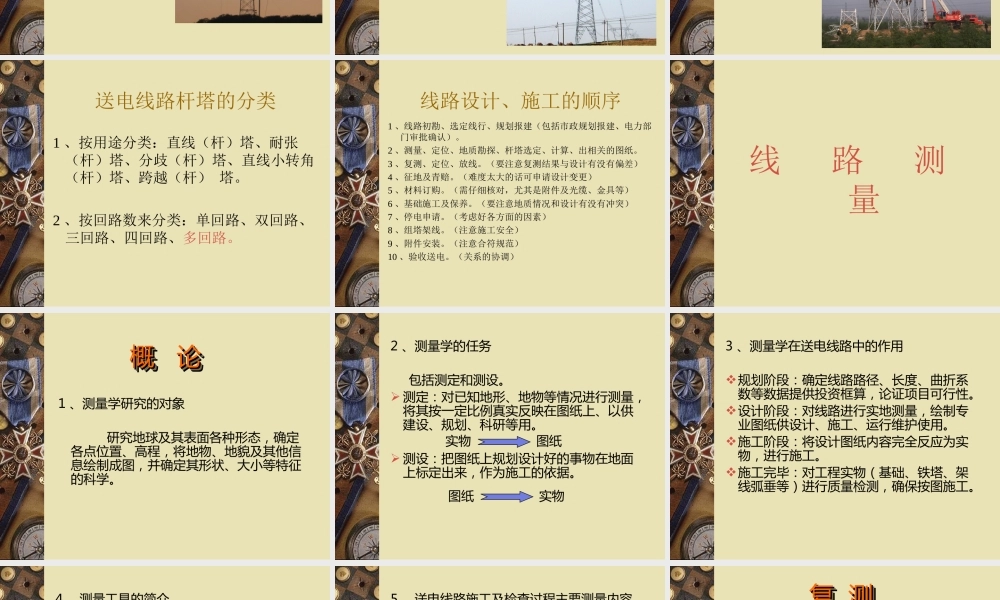

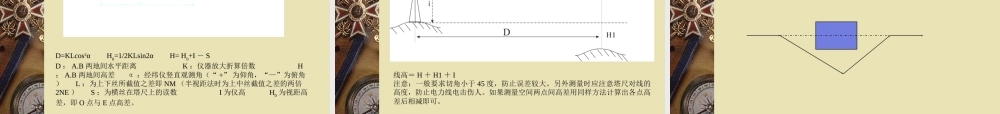

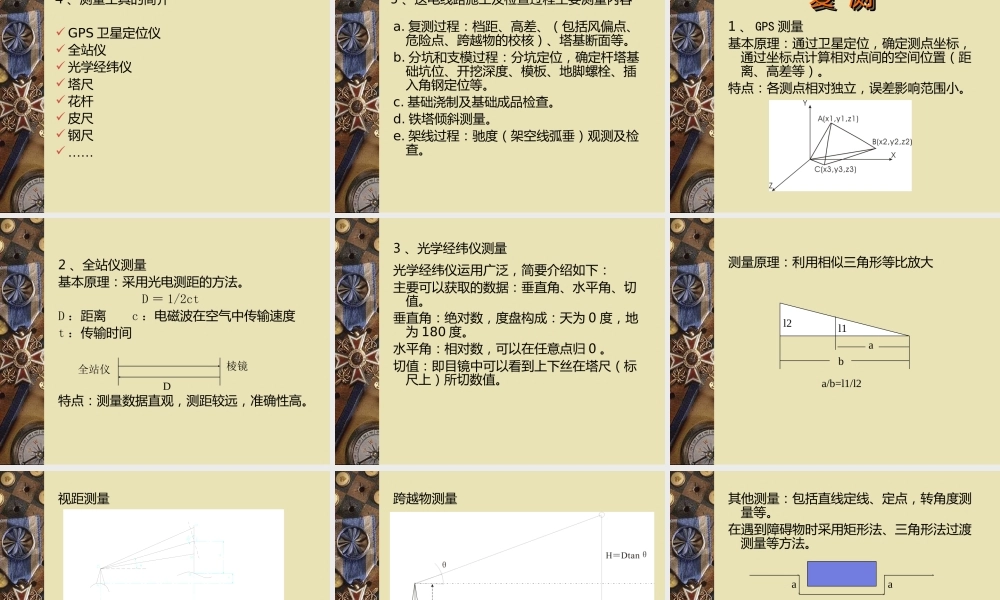

送电线路培训 送电线路培训 电力电网电压等级的划分 66kV 级以下电压等级，称为配电电压； 110kV~220kV 电压等级，称为高压； 330kV~500kV 电压等级，称为超高压； 750kV 级以上电压等级，称为特高压。 输（送）电线路的基本概念1 、送电线路的任务是输送电能，并联络各发电厂，变电站（所）使之并列运行，实现电力系统联网，并能实现电力系统间的功率传递。高压输电线路是电力工业的大动脉，是电力系统的重要组成部分。 2 、输电线路的电压等级有： 35kV ， 66kV ， 110kV ，（ 154kV ）， 220kV ， 330kV ， 500kV ， 750kV ，±800kV ， 1000kV 。3 、送电线路的输送容量及输送距离均与电压有关。线路电压越高输送距离越远。线路及系统的电压等级需根据其输送的距离和容量来确定。在相同的送电电压下，送电容量越小，可输送的距离越长，反之，容量越大，则送电距离越短。另外，输送容量和距离还取决于其他技术条件和是否采用补偿措施。4 、目前采用的送电线路有两种：一种是电力电缆，一种是架空线路。5 、减少高压架空线路的走廊主要有两种办法 : ① 多回路同杆塔并架线路，即在同一杆塔架设多回线路 ; ② 紧凑型架空输电线路。 如何快速区分送电线路的种类1 、绝缘子的数量： 35kV 一般有三到四片绝缘子， 110kV 一般有七到八片绝缘子， 220kV 一般有十三到十四片绝缘子， 500kV 一般有二十八到二十九片绝缘子。合成绝缘子则基本可按长度进行区分。2 、导线的数量：一般而言， 110kV 线路不采用分裂导线（容量的原因），220kV 一般有单导线，双分裂导线（分垂直、斜排、水平）， 500kV一般采用双分裂到四分裂导线。3 、直流输电线路：分正和负两回路线路， ± 800kV 的电力线路还会在线路旁边架设一回专用的地线。送电线路杆塔的分类1 、按用途分类：直线（杆）塔、耐张（杆）塔、分歧（杆）塔、直线小转角（杆）塔、跨越（杆） 塔。2 、按回路数来分类：单回路、双回路、三回路、四回路、多回路。线路设计、施工的顺序1 、线路初勘、选定线行、规划报建（包括市政规划报建、电力部门审批确认）。2 、测量、定位、地质勘探、杆塔选定、计算、出相关的图纸。3 、复测、定位、放线。（要注意复测结果与设计有没有偏差）4 、征地及青赔。（难度太大的话可申请设计变更）5 、材料订购。（需仔细核对，尤其是附件及光缆、金具等）6 、基础施工及保养。（要注意地质情况和设...
