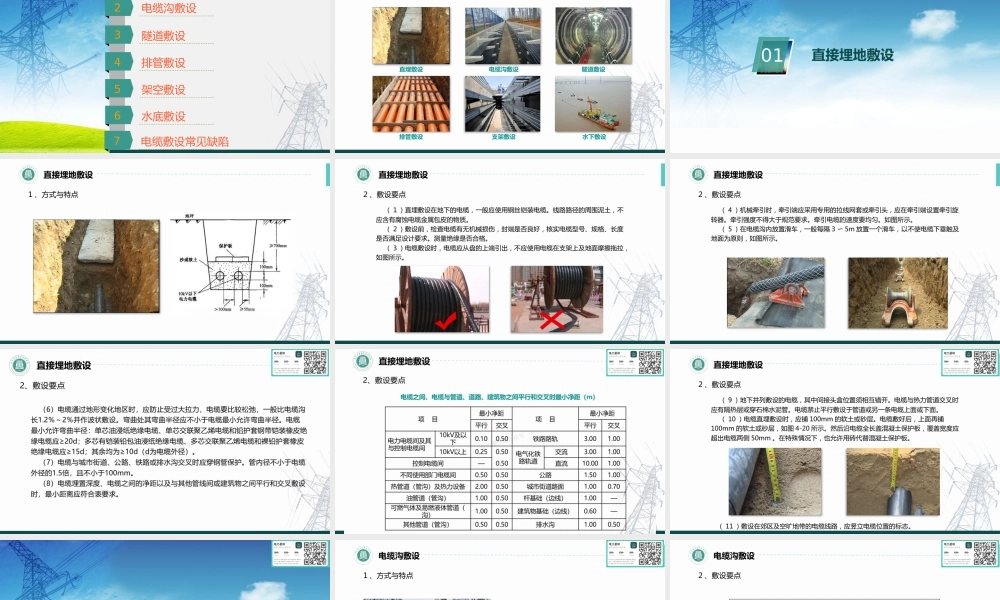

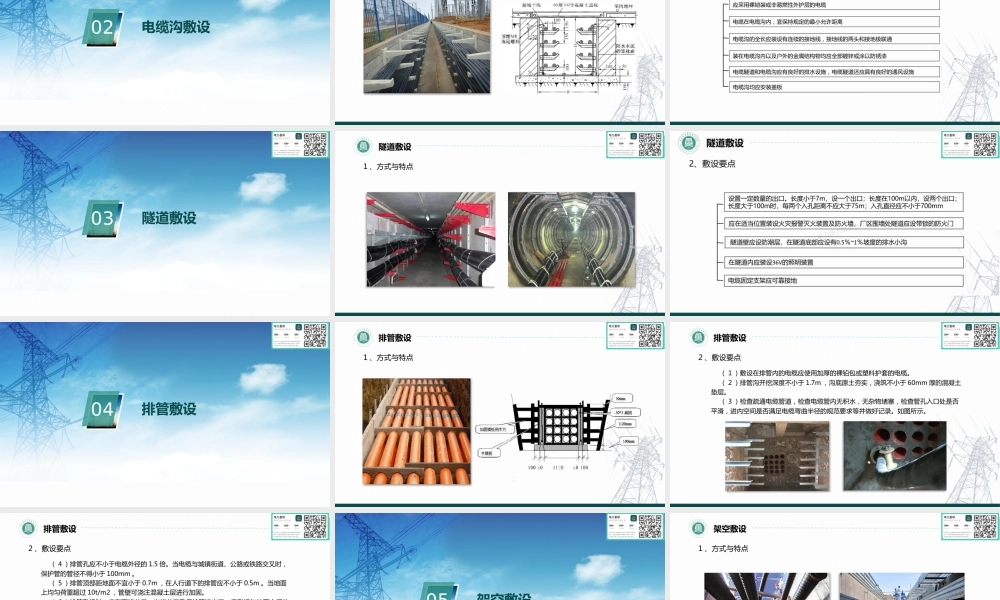

电力电缆敷设直接埋地敷设电缆沟敷设12隧道敷设排管敷设34架空敷设5水底敷设6电缆敷设常见缺陷7电力电缆敷设方式直埋敷设电缆沟敷设隧道敷设排管敷设支架敷设水下敷设01直接埋地敷设直接埋地敷设1 、方式与特点直接埋地敷设2 、敷设要点 （ 1 ）直埋敷设在地下的电缆，一般应使用钢丝铠装电缆。线路路径的周围泥土，不应含有腐蚀电缆金属包皮的物质。 （ 2 ）敷设前，检查电缆有无机械损伤，封端是否良好，核实电缆型号、规格、长度是否满足设计要求。测量绝缘是否合格。 （ 3 ）电缆敷设时，电缆应从盘的上端引出，不应使用电缆在支架上及地面摩擦拖拉，如图所示。直接埋地敷设2 、敷设要点 （ 4 ）机械牵引时，牵引端应采用专用的拉线网套或牵引头，应在牵引端设置牵引旋转器。牵引强度不得大于规范要求。牵引电缆的速度要均匀。如图所示。 （ 5 ）在电缆沟内放置滑车，一般每隔 3 〜 5m 放置一个滑车，以不使电缆下垂触及地面为原则，如图所示。直接埋地敷设2 、敷设要点 （ 9 ）地下并列敷设的电缆，其中间接头盒位置须相互错开。电缆与热力管道交叉时应有隔热层或穿石棉水泥管。电缆禁止平行敷设于管道或另一条电缆上面或下面。 （ 10 ）电缆直埋敷设时，应铺 100mm 的软土或砂层。电缆敷好后，上面再铺100mm 的软土或砂层，如图 4-20 所示。然后沿电缆全长盖混凝土保护板，覆盖宽度应超出电缆两侧 50mm 。在特殊情况下，也允许用砖代替混凝土保护板。 （ 11 ）敷设在郊区及空旷地带的电缆线路，应竖立电缆位置的标志。02电缆沟敷设电缆沟敷设1 、方式与特点电缆沟敷设2 、敷设要点应采用裸铠装或非易燃性外护层的电缆电缆在电缆沟内，宜保持规定的最小允许距离电缆沟的全长应装设有连续的接地线，接地线的两头和接地极联通装在电缆沟内以及户外的金属结构物均应全部镀锌或涂以防锈漆电缆隧道和电缆沟应有良好的排水设施，电缆隧道还应具有良好的通风设施电缆沟均应安装盖板03隧道敷设隧道敷设1 、方式与特点04排管敷设排管敷设1 、方式与特点排管敷设2 、敷设要点 （ 1 ）敷设在排管内的电缆应使用加厚的裸铅包或塑料护套的电缆。 （ 2 ）排管沟开挖深度不小于 1.7m ，沟底原土夯实，浇筑不小于 60mm 厚的混凝土垫层。 （ 3 ）检查疏通电缆管道，检查电缆管内无积水，无杂物堵塞，检查管孔入口处是否平滑，进内空间是否满足电缆弯曲半径的规范要求等并做好记录。如图所示。排管敷...
