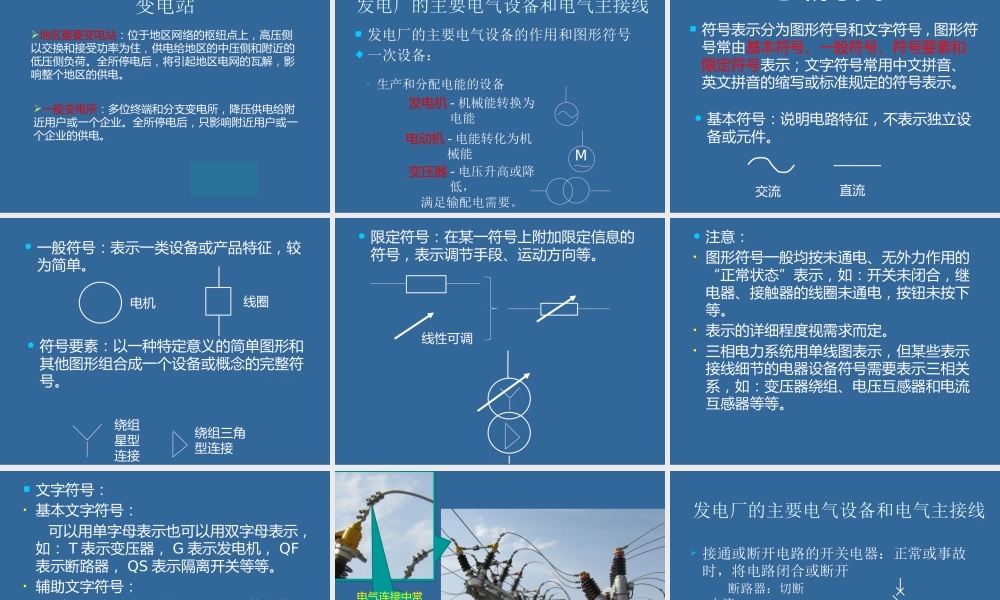

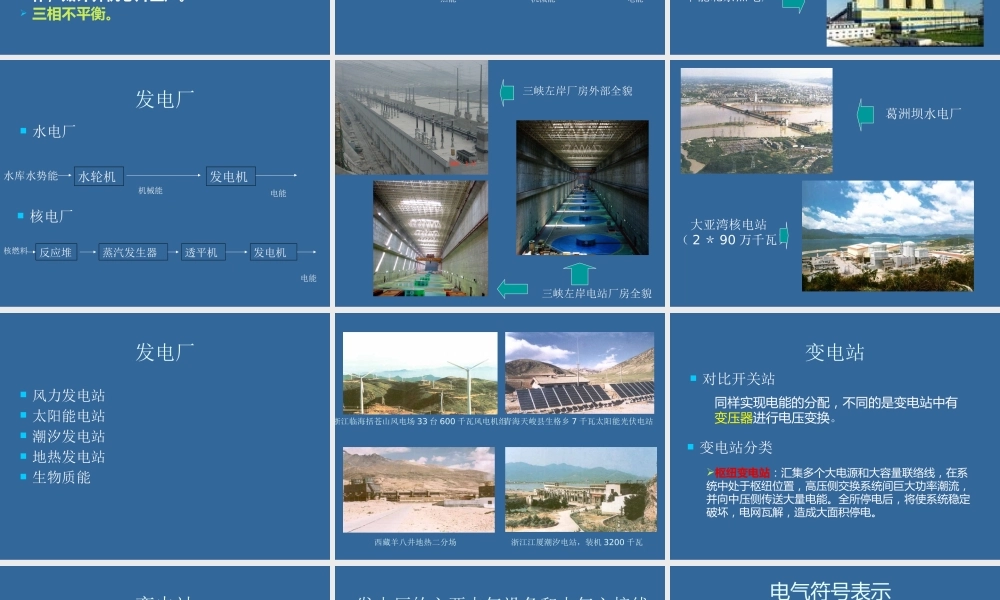

基本概念问题1 ：电气的定义问题2 ：电气和电器的区别 电气（ electric ）：英文原意为“电的和电相关的”。最早我国引入： electric engineering ，即为电工程，由于口语习惯后改为：电气工程。 现在常用的相关名词有：电气、电气工程、电气专业等等。 对于电气的理解可以泛泛地理解为：和电相关的某部分抽象的内容。发电厂产品：电能（二次能源，即由一次能源转换成的能源）交流。正弦波。通过电器设备后波形基本还是正弦波。50-60HZ 。过低，闪烁；过高，干扰、损耗三相发电厂 用户要求的电能质量： 电压。 +-10% ，无功调节。 频率。 +-0.2 ，有功调节，低周减载。 谐波。由大功率直流电器产生，污染电源，使其它电器发热。 闪变。电压瞬时波动，影响电子产品工作，如计算机芯片生产。 三相不平衡。发电厂发电厂分类（ P13 ）根据一次能源的不同，可分为： 火电厂 矿物燃料锅炉汽轮机发电机热能机械能电能华能北京热电厂安徽平圩发电厂发电厂 水电厂水库水势能水轮机机械能发电机电能 核电厂核燃料反应堆蒸汽发生器透平机发电机电能三峡左岸厂房外部全貌三峡左岸电站厂房全貌 大亚湾核电站（ 2 ＊ 90 万千瓦）葛洲坝水电厂发电厂 风力发电站  太阳能电站  潮汐发电站 地热发电站 生物质能浙江江厦潮汐电站，装机 3200 千瓦西藏羊八井地热二分场青海天峻县生格乡 7 千瓦太阳能光伏电站浙江临海括苍山风电场 33 台 600 千瓦风电机组变电站 对比开关站同样实现电能的分配，不同的是变电站中有变压器进行电压变换。 变电站分类枢纽变电站：汇集多个大电源和大容量联络线，在系统中处于枢纽位置，高压侧交换系统间巨大功率潮流，并向中压侧传送大量电能。全所停电后，将使系统稳定破坏，电网瓦解，造成大面积停电。变电站地区重要变电站：位于地区网络的枢纽点上，高压侧以交换和接受功率为住，供电给地区的中压侧和附近的低压侧负荷。全所停电后，将引起地区电网的瓦解，影响整个地区的供电。一般变电所：多位终端和分支变电所，降压供电给附近用户或一个企业。全所停电后，只影响附近用户或一个企业的供电。发电厂的主要电气设备和电气主接线  发电厂的主要电气设备的作用和图形符号  一次设备：发电机 - 机械能转换为电能电动机 - 电能转化为机械能M变压器 - 电压升高或降低，满足输配电需要。 生产和分配电能的...
