光伏配重块计算【平屋面光伏板7度】VIP免费

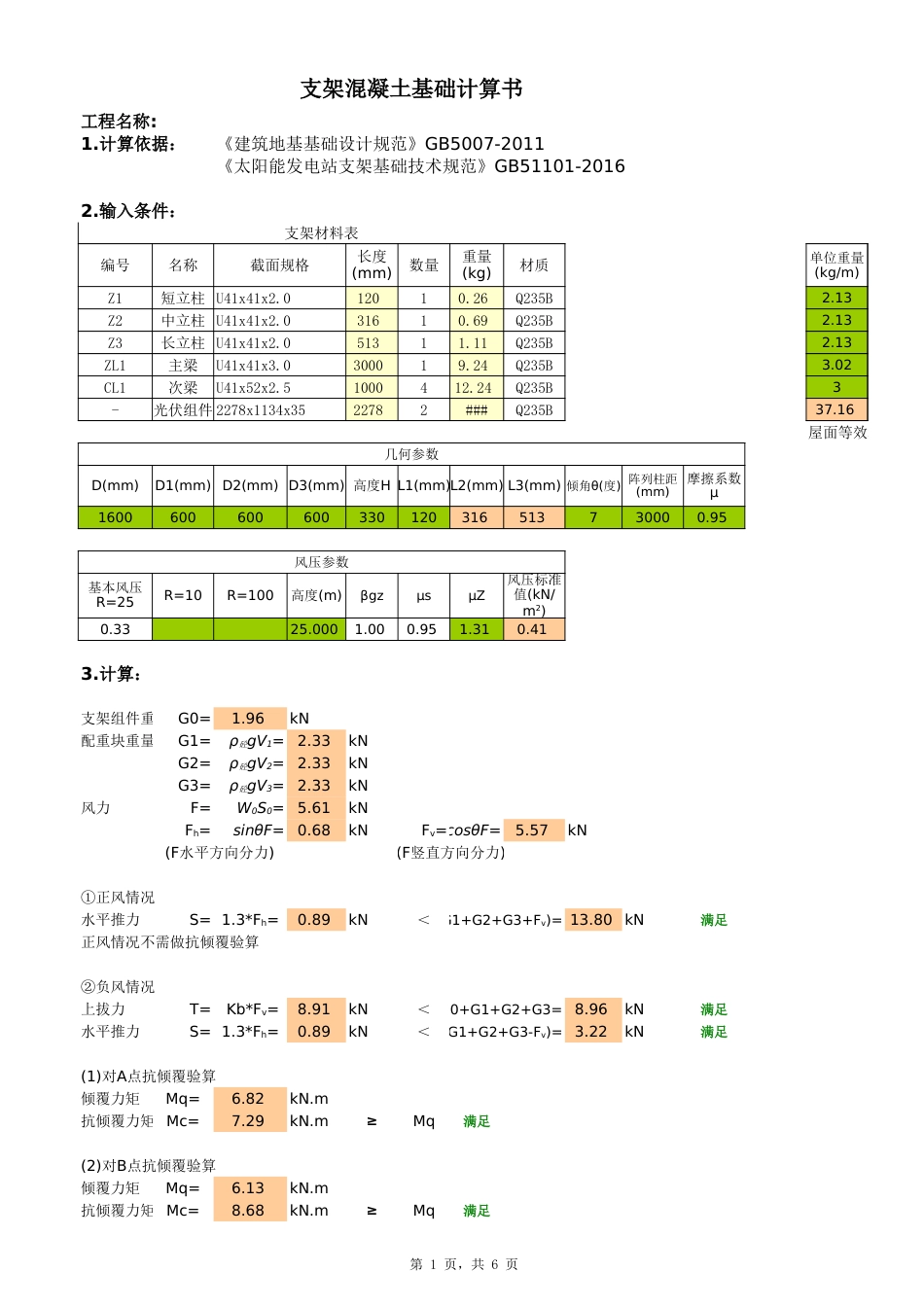

第 1 页，共 6 页支架混凝土基础计算书支架材料表编号名称截面规格数量材质Z1短立柱 U41x41x2.0120 10.26 Q235B2.13Z2中立柱 U41x41x2.0316 10.69 Q235B2.13Z3长立柱 U41x41x2.0513 11.11 Q235B2.13ZL1主梁U41x41x3.03000 19.24 Q235B3.02CL1次梁U41x52x2.51000 412.24 Q235B3-光伏组件 2278x1134x352278 2###Q235B37.16 屋面等效均布荷载几何参数D(mm)D1(mm) D2(mm) D3(mm)L1(mm)L2(mm) L3(mm)1600600600600330120316 513 730000.95 风压参数R=10R=100βgzμsμZ0.3325.000 1.00 0.95 1.31 0.41 支架组件重G0=1.96 kN配重块重量G1=2.33 kNG2=2.33 kNG3=2.33 kN风力F=5.61 kNsinθF=0.68 kNcosθF=5.57 kN①正风情况水平推力S=0.89 kN＜13.80 kN满足正风情况不需做抗倾覆验算②负风情况上拔力T=8.91 kN＜0+G1+G2+G3=8.96 kN满足水平推力S=0.89 kN＜3.22 kN满足倾覆力矩Mq=6.82 kN.m抗倾覆力矩 Mc=7.29 kN.m≥Mq满足倾覆力矩Mq=6.13 kN.m抗倾覆力矩 Mc=8.68 kN.m≥Mq满足工程名称:1.计算依据：《建筑地基基础设计规范》GB5007-2011《太阳能发电站支架基础技术规范》GB51101-20162.输入条件：长度(mm)重量(kg)单位重量(kg/m)高度H倾角θ(度) 阵列柱距(mm)摩擦系数μ基本风压R=25高度(m)风压标准值(kN/m2)3.计算：ρ砼gV1=ρ砼gV2=ρ砼gV3=W0S0=Fh=Fv=(F水平方向分力)(F竖直方向分力)1.3*Fh=μ(G0+G1+G2+G3+Fv)= Kb*Fv=1.3*Fh=μ(G0+G1+G2+G3-Fv)=(1)对A点抗倾覆验算(2)对B点抗倾覆验算第 2 页，共 6 页组件规格322278113435屋面等效均布荷载0.79 组件单重(kg)长(mm)宽(mm)高(mm)kN/m2支架混凝土基础计算书支架材料表编号名称截面规格数量材质Z1短立柱 U41x41x2.012010.26 Q235BZ2长立柱 U41x41x2.0316 10.69 Q235BZL1主梁U41x41x3.0300019.24 Q235BCL1次梁U41x52x2.5100026.12 Q235B-光伏组件 2278x1134x352278186.35 Q235B几何参数D(mm)D1(mm) D2(mm)H(mm)L1(mm) L2(mm)1600600600300600600120316 73000风压参数R=10R=100βgzμsμZ0.3325.000 1.00 0.95 1.31 0.41 支架组件重G1=1.03 kN配重块重量G2=2.12 kNG3=2.12 kN风力F=2.81 kNsinθF=0.34 kNcosθF=2.79 kN①正风情况工程名称:1.计算依据：《建筑地基基础设计规范》GB5007-2011《太阳能发电站支架基础技术规范》GB51101-20162.输入条件：长度(mm)重量(kg)前墩宽B1(mm)后墩宽B2(mm)倾角θ(度) 阵列柱距(mm)...
