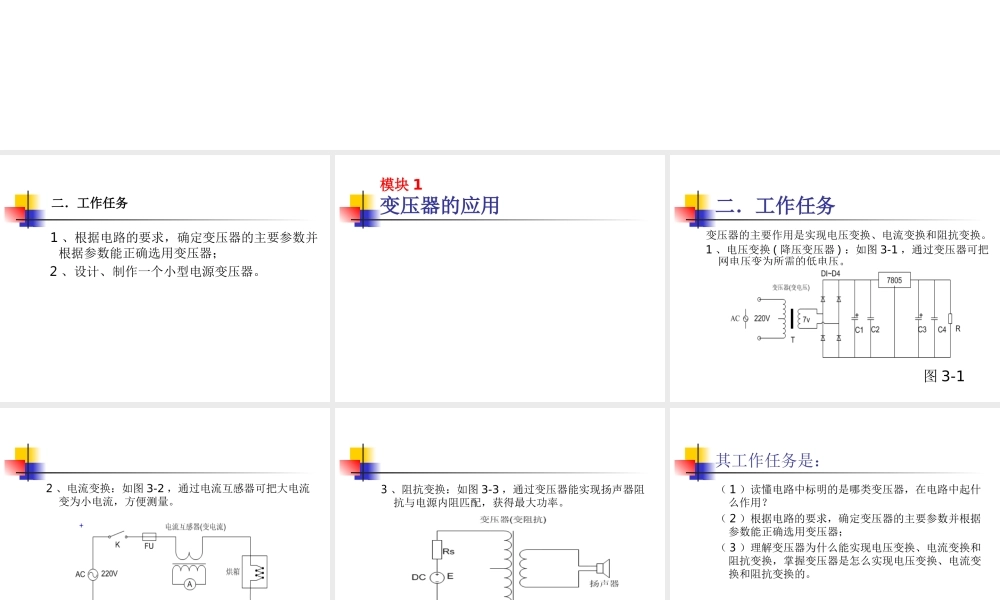

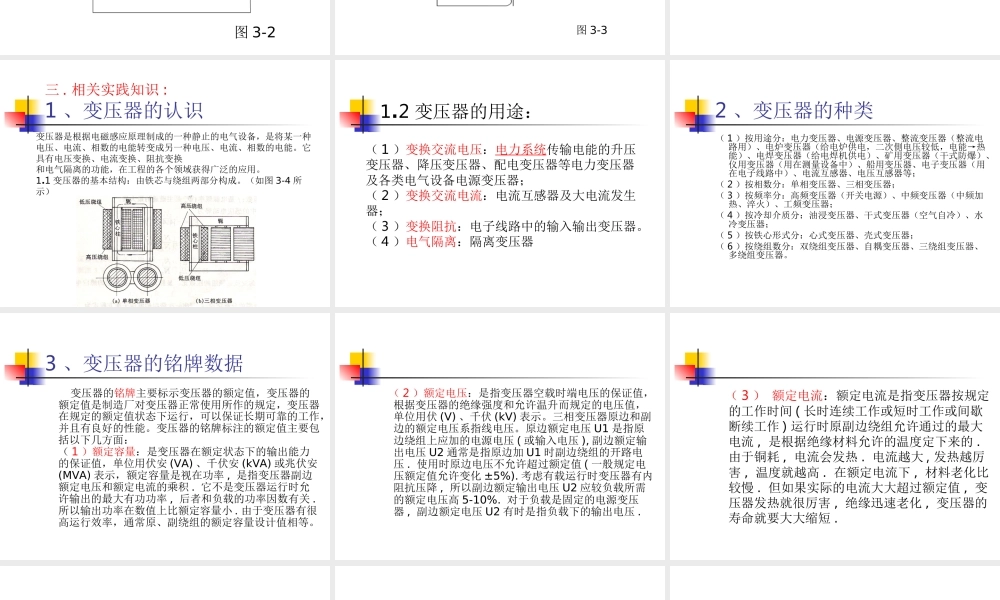

项目三变压器的应用与设计 1 、根据电路的要求，确定变压器的主要参数并根据参数能正确选用变压器； 2 、设计、制作一个小型电源变压器。二．工作任务模块 1变压器的应用 二．工作任务变压器的主要作用是实现电压变换、电流变换和阻抗变换。1 、电压变换 ( 降压变压器 ) ：如图 3-1 ，通过变压器可把网电压变为所需的低电压。 图 3-12 、电流变换：如图 3-2 ，通过电流互感器可把大电流变为小电流，方便测量。 图 3-2 3 、阻抗变换：如图 3-3 ，通过变压器能实现扬声器阻抗与电源内阻匹配，获得最大功率。 图 3-3其工作任务是：（ 1 ）读懂电路中标明的是哪类变压器，在电路中起什么作用？（ 2 ）根据电路的要求，确定变压器的主要参数并根据参数能正确选用变压器；（ 3 ）理解变压器为什么能实现电压变换、电流变换和阻抗变换，掌握变压器是怎么实现电压变换、电流变换和阻抗变换的。 三 . 相关实践知识 :1 、变压器的认识 变压器是根据电磁感应原理制成的一种静止的电气设备，是将某一种电压、电流、相数的电能转变成另一种电压、电流、相数的电能。它具有电压变换、电流变换、阻抗变换和电气隔离的功能，在工程的各个领域获得广泛的应用。1.1 变压器的基本结构：由铁芯与绕组两部分构成。（如图 3-4 所示）1.2 变压器的用途：（ 1 ）变换交流电压：电力系统传输电能的升压变压器、降压变压器、配电变压器等电力变压器及各类电气设备电源变压器；（ 2 ）变换交流电流：电流互感器及大电流发生器；（ 3 ）变换阻抗：电子线路中的输入输出变压器。（ 4 ）电气隔离：隔离变压器2 、变压器的种类（ 1 ）按用途分：电力变压器、电源变压器、整流变压器（整流电路用）、电炉变压器（给电炉供电，二次側电压较低，电能→热能）、电焊变压器（给电焊机供电）、矿用变压器（干式防爆）、仪用变压器（用在测量设备中）、船用变压器、电子变压器（用在电子线路中）、电流互感器、电压互感器等；（ 2 ）按相数分：单相变压器、三相变压器；（ 3 ）按频率分：高频变压器（开关电源）、中频变压器（中频加热、淬火）、工频变压器；（ 4 ）按冷却介质分：油浸变压器、干式变压器（空气自冷）、水冷变压器；（ 5 ）按铁心形式分：心式变压器、壳式变压器；（ 6 ）按绕组数分：双绕组变压器、自耦变压器、三绕组变压器、多绕组变压器。3 、变压器的铭牌数据 变压器的铭牌主要标示变压器的额定值...
