变压器生产工艺VIP免费

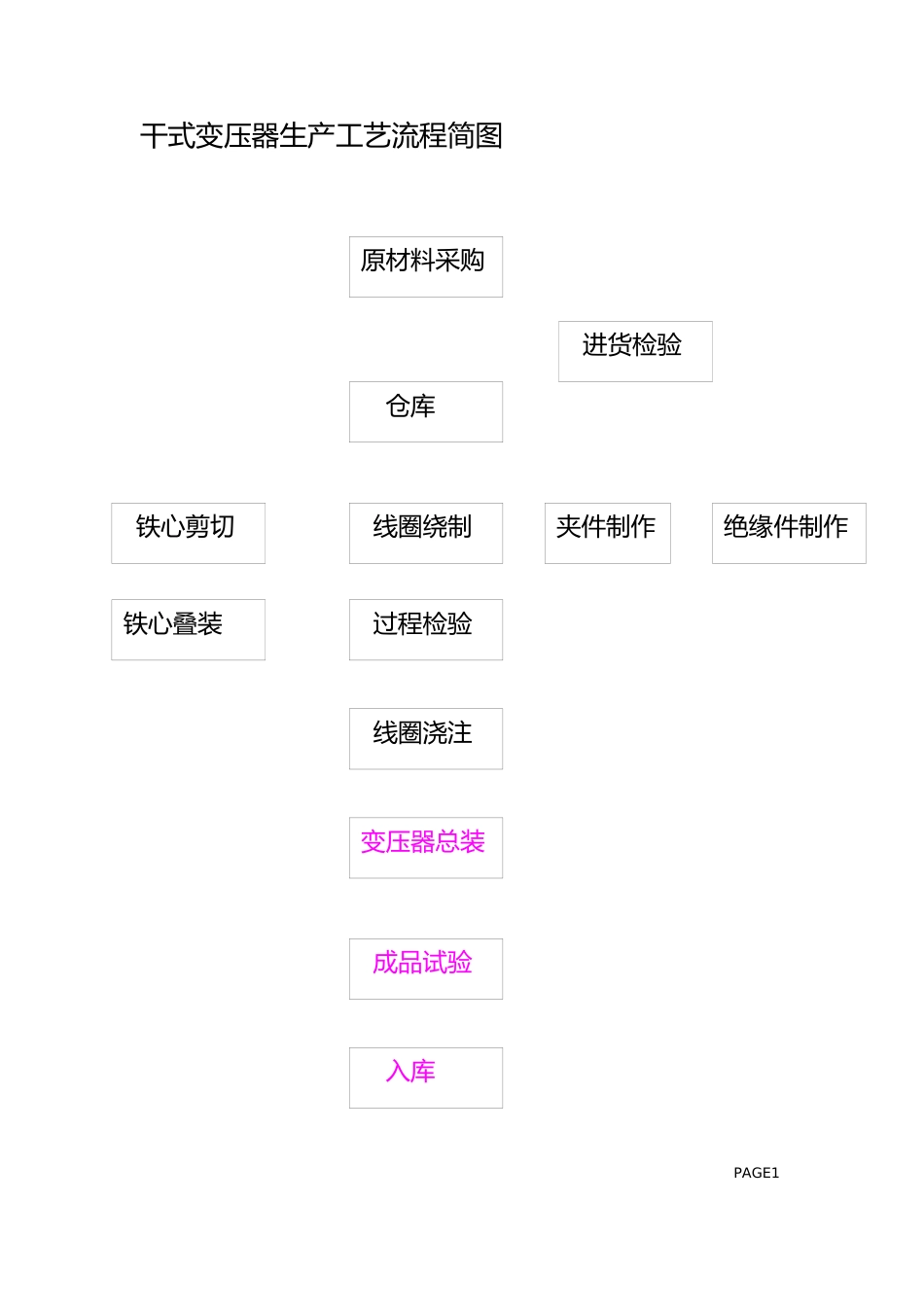

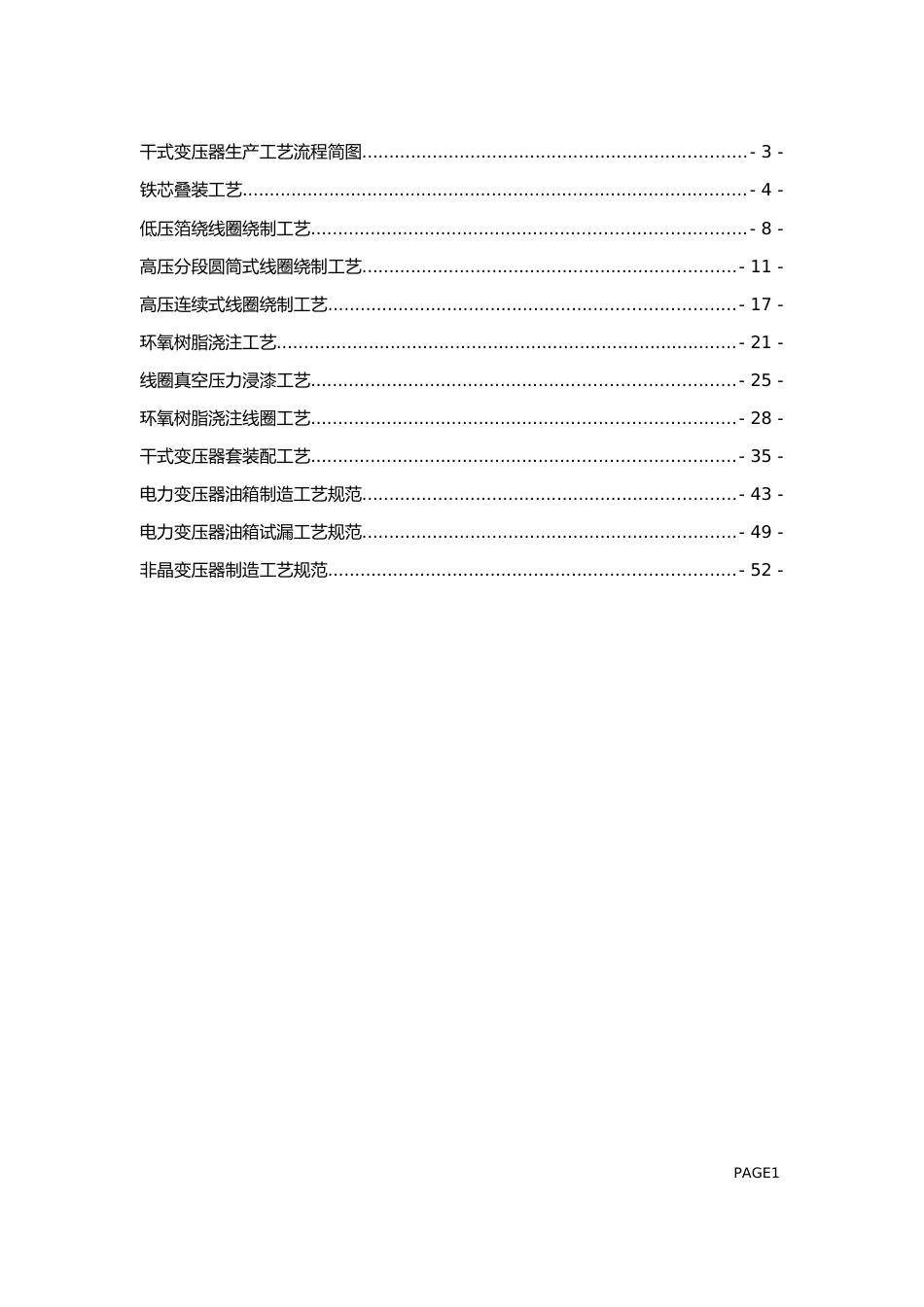

河 南 泰 隆 电 力 设 备 股 份 有 限 公 司生产工艺文件（作业指导书）编制： 日期：校准： 日期：审核： 日期：2017-01-01 颁布 2017-01-01 实施 河 南 泰 隆 电 力 设 备 有 限 公 司 PAGE1 干式变压器生产工艺流程简图.......................................................................- 3 -铁芯叠装工艺.............................................................................................- 4 -低压箔绕线圈绕制工艺................................................................................- 8 -高压分段圆筒式线圈绕制工艺.....................................................................- 11 -高压连续式线圈绕制工艺...........................................................................- 17 -环氧树脂浇注工艺.....................................................................................- 21 -线圈真空压力浸漆工艺..............................................................................- 25 -环氧树脂浇注线圈工艺..............................................................................- 28 -干式变压器套装配工艺..............................................................................- 35 -电力变压器油箱制造工艺规范.....................................................................- 43 -电力变压器油箱试漏工艺规范.....................................................................- 49 -非晶变压器制造工艺规范...........................................................................- 52 - PAGE1 干式变压器生产工艺流程简图 PAGE1 原材料采购进货检验仓库铁心剪切线圈绕制线圈浇注过程检验铁心叠装夹件制作绝缘件制作变压器总装成品试验入库铁芯叠装工艺1. 适用范围本工艺使用于电压等级 10kV 容量 30－2500KVA 三相干式配电变压强及 630－6300kVA 三相干式电力变压器的铁芯叠装，凡结构相同的产品均可参照执行。2.主要设备及工具2.1 主要设备铁芯叠装平台（有条件的生产厂家可选用铁芯叠装台）、吸尘器、吊车。2.2 工具槽钢、心柱支撑件、夹紧工具、料架、扳子、橡胶木槌、打平垫块、水平尺、卡尺、卷尺、钢板尺、卡钳、摇表。...
