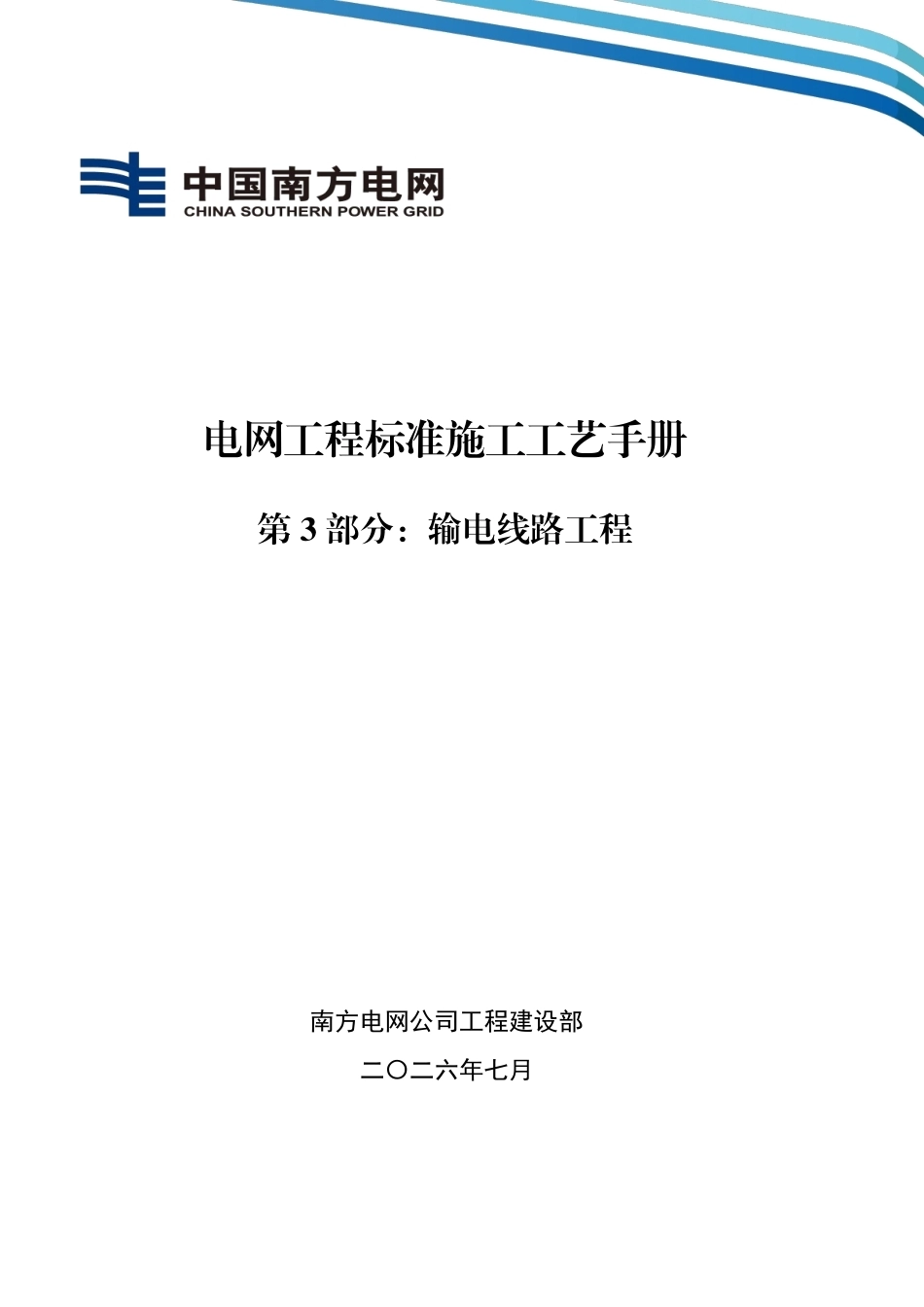

电网工程标准施工工艺手册 第3部分：输电线路工程VIP免费

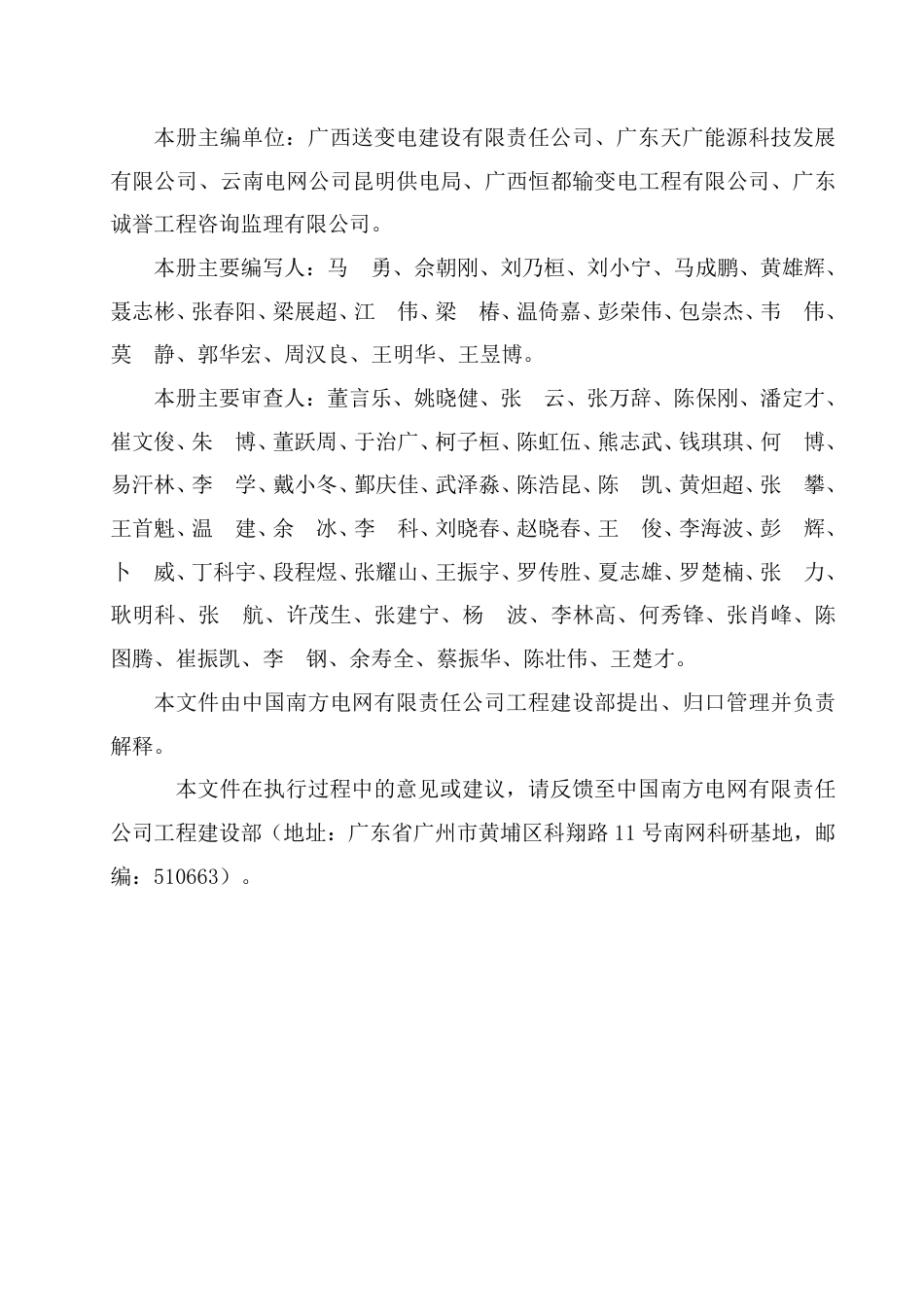

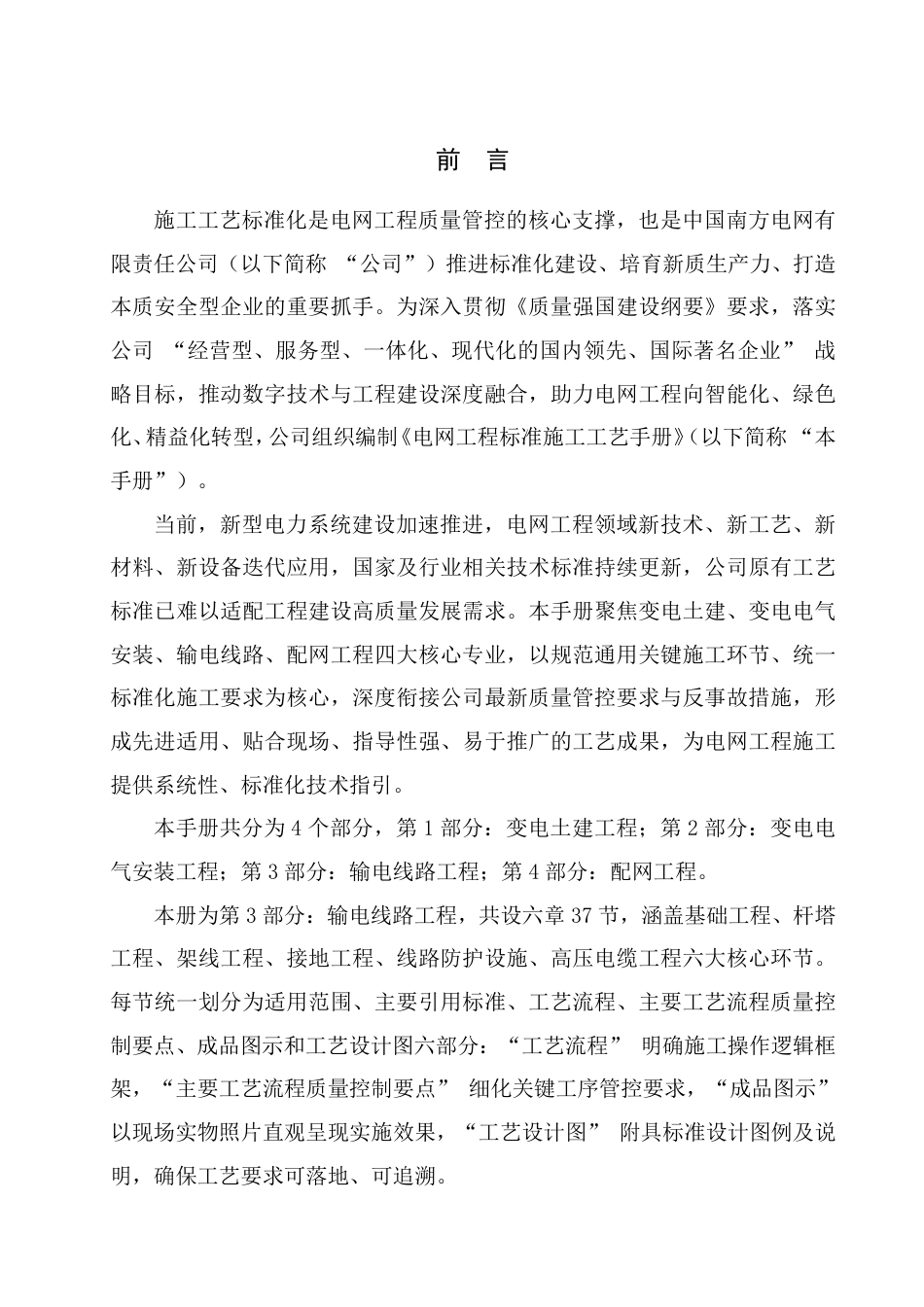

南方电网公司工程建设部二〇二六年七月电网工程标准施工工艺手册第 3 部分：输电线路工程前言施工工艺标准化是电网工程质量管控的核心支撑，也是中国南方电网有限责任公司（以下简称 “公司”）推进标准化建设、培育新质生产力、打造本质安全型企业的重要抓手。为深入贯彻《质量强国建设纲要》要求，落实公司 “经营型、服务型、一体化、现代化的国内领先、国际著名企业” 战略目标，推动数字技术与工程建设深度融合，助力电网工程向智能化、绿色化、精益化转型，公司组织编制《电网工程标准施工工艺手册》（以下简称 “本手册”）。当前，新型电力系统建设加速推进，电网工程领域新技术、新工艺、新材料、新设备迭代应用，国家及行业相关技术标准持续更新，公司原有工艺标准已难以适配工程建设高质量发展需求。本手册聚焦变电土建、变电电气安装、输电线路、配网工程四大核心专业，以规范通用关键施工环节、统一标准化施工要求为核心，深度衔接公司最新质量管控要求与反事故措施，形成先进适用、贴合现场、指导性强、易于推广的工艺成果，为电网工程施工提供系统性、标准化技术指引。本手册共分为 4 个部分，第 1 部分：变电土建工程；第 2 部分：变电电气安装工程；第 3 部分：输电线路工程；第 4 部分：配网工程。本册为第 3 部分：输电线路工程，共设六章 37 节，涵盖基础工程、杆塔工程、架线工程、接地工程、线路防护设施、高压电缆工程六大核心环节。每节统一划分为适用范围、主要引用标准、工艺流程、主要工艺流程质量控制要点、成品图示和工艺设计图六部分：“工艺流程” 明确施工操作逻辑框架，“主要工艺流程质量控制要点” 细化关键工序管控要求，“成品图示”以现场实物照片直观呈现实施效果，“工艺设计图” 附具标准设计图例及说明，确保工艺要求可落地、可追溯。本册主编单位：广西送变电建设有限责任公司、广东天广能源科技发展有限公司、云南电网公司昆明供电局、广西恒都输变电工程有限公司、广东诚誉工程咨询监理有限公司。本册主要编写人：马勇、佘朝刚、刘乃桓、刘小宁、马成鹏、黄雄辉、聂志彬、张春阳、梁展超、江伟、梁椿、温倚嘉、彭荣伟、包崇杰、韦伟、莫静、郭华宏、周汉良、王明华、王昱博。本册主要审查人：董言乐、姚晓健、张云、张万辞、陈保刚、潘定才、崔文俊、朱博、董跃周、于治广、柯子桓、陈虹伍、熊志武、钱琪琪、何博、易汗林、李学、戴小冬、鄞庆佳、武泽淼、陈浩昆、陈凯、黄炟超、张攀、王首魁、温建、余冰、李科、刘晓春、赵晓春、王俊、李海波、彭辉、卜威、丁科宇、段程煜、张耀山、王振宇、罗传胜、夏志雄、罗楚楠、张力、耿明科、张航、许茂生、张建宁、杨波、李林高、何秀锋、张肖峰、陈图腾、崔振凯、李钢、余寿全、蔡振华、陈壮伟、王楚才。本文件由中国南方电网有限责任公司工程建设部提出、归口管理并负责解释。本文件在执行过程中的意见或建议，请反馈至中国南方电网有限责任公司工程建设部（地址：广东省广州市黄埔区科翔路 11 号南网科研基地，邮编：510663）。目录第一章基础工程 ............................................................ 1第一节混凝土台阶式基础、钢筋混凝土板柱基础 ............................. 1第二节掏挖基础 ........................................................ 17第三节灌注桩基础 ...................................................... 25第四节人工挖孔桩基础 .................................................. 32第五节岩石锚杆基础 .................................................... 27第六节岩石嵌固式基础 .................................................. 45第七节螺旋锚基础 ...................................................... 40第八节机械挖孔桩基础 .................................................. 48第九节微型桩基础 ...................................................... 58第十节PHC 管桩基础 .....................................................67第二章杆塔工程 ........................................................... 75第一节内悬浮抱杆组立塔 ................................................ 75第二节座地抱杆组立塔 .................................................. 82第三节座地摇臂抱杆组立塔 .............................................. 88第四节悬浮摇臂抱杆组立塔 .............................................. 95第五节吊车组立塔 ..................................................... 101第六节塔吊组立塔 ..................................................... 106第七节新型双平臂落地抱杆组立塔 ....................................... 113第三章架线工程 .......................................................... 120第一节牵张场地布置及放线段准备 ....................................... 120第二节导引绳展放 ..................................................... 127第三节张力放线 ....................................................... 130第四节导、地线连接 ................................................... 135第五节紧 线 .......................................................... 140第六节附件安装 ....................................................... 146第四章接地工程 ..........................................................154第五章线路防护设施 ......................................................160第一节基础护坡、挡土墙 ............................................... 160第二节防洪堤 ......................................................... 163第三节排水沟 ......................................................... 165第四节保护帽 ......................................................... 167第五节线路防护标志 ................................................... 169第六章高压电缆工程 ......................................................171第一节直埋敷设 ....................................................... 171第二节排管敷设 ....................................................... 178第三节电缆沟敷设 ..................................................... 185第四节非开挖拉管敷设 ................................................. 190第五节非开挖顶管敷设 ................................................. 195第六节隧道敷设 ....................................................... 201第七节高压电缆附件安装 ............................................... 216第八节高压电缆防火封堵 ............................................... 2231第一章基础工程第一节混凝土台阶式基础、钢筋混凝土板柱基础1 适用范围本节适用于混凝土台阶式基础、钢筋混凝土板柱基础施工。2 主要引用标准GB 50233-2014 110kV～750kV 架空输电线路施工及验收规范GB 50202-2018 建筑地基工程施工质量验收标准GB 50201-2012 土方与爆破工程施工及验收规范GB/T 50344-2019 建筑结构检测技术标准DL/T 5168-2023 110kV～750kV 架空输电线路工程施工质量及评定规程DL 5009.2-2013 电力建设安全工作规程 第 2 部分：电力线路GB 50666-2011 混凝土结构工程施工规范GB 50204-2015 混凝土结构工程施工质量验收规范GB/T 50107-2010 混凝土强度检验评定标准GB 50205-2020 钢结构工程施工质量验收标准GB 50202-2018 建筑地基工程施工质量验收标准JGJ/T 55-2011 普通混凝土配合比设计技术规定DL/T 5092-1999 110kV～500kV架空送电线路设计技术规程GB 50661-2011 钢结构焊接规范JGJ 107-2016 钢筋机械连接技术规程3 工艺流程混凝土台阶式基础、钢筋混凝土板柱基础施工工艺流程见图 1-1。24 主要工艺流程质量控制要点4.1 施工准备4.1.1 技术准备：a) 测量仪器和量具应在检测有效期内，使用前必须进行检查与校正，符合计量要求，使用经纬仪和全站仪测量时，其精度等级不应低于 2"级；卫星定位测量应采用 10mm+5ppm 级仪器。b) 测量人员应经培训合格后，持证上岗；c) 爆破施工时，爆破工必须持证上岗，向当地的公安局申请，完善审批手续；3d) 按施工图要求对基坑尺寸进行验收；e) 制订合适的施工技术措施；f) 确定混凝土配合比。4.1.2 工器具准备：a) 选用适合工程使用的测量仪器；b) 配齐基坑开挖、回填用的各种工具；c)配备上、下坑工具及作业人员的安全用具；d) 检查搅拌机、振动机、发电机等设备安全可用；e) 配足基础模板及辅助材料，准备照明设备。4.1.3材料准备：a) 检验合格的砂、石、水、水泥、钢筋等原材料运输到位，且满足施工需要；b) 混凝土石料材料见图1-2、砂料见图1-3。图1-2 混凝土石料图1-3 混凝土砂料4.2 线路复测4.2.1 复测档距宜使用全站仪或卫星定位...
