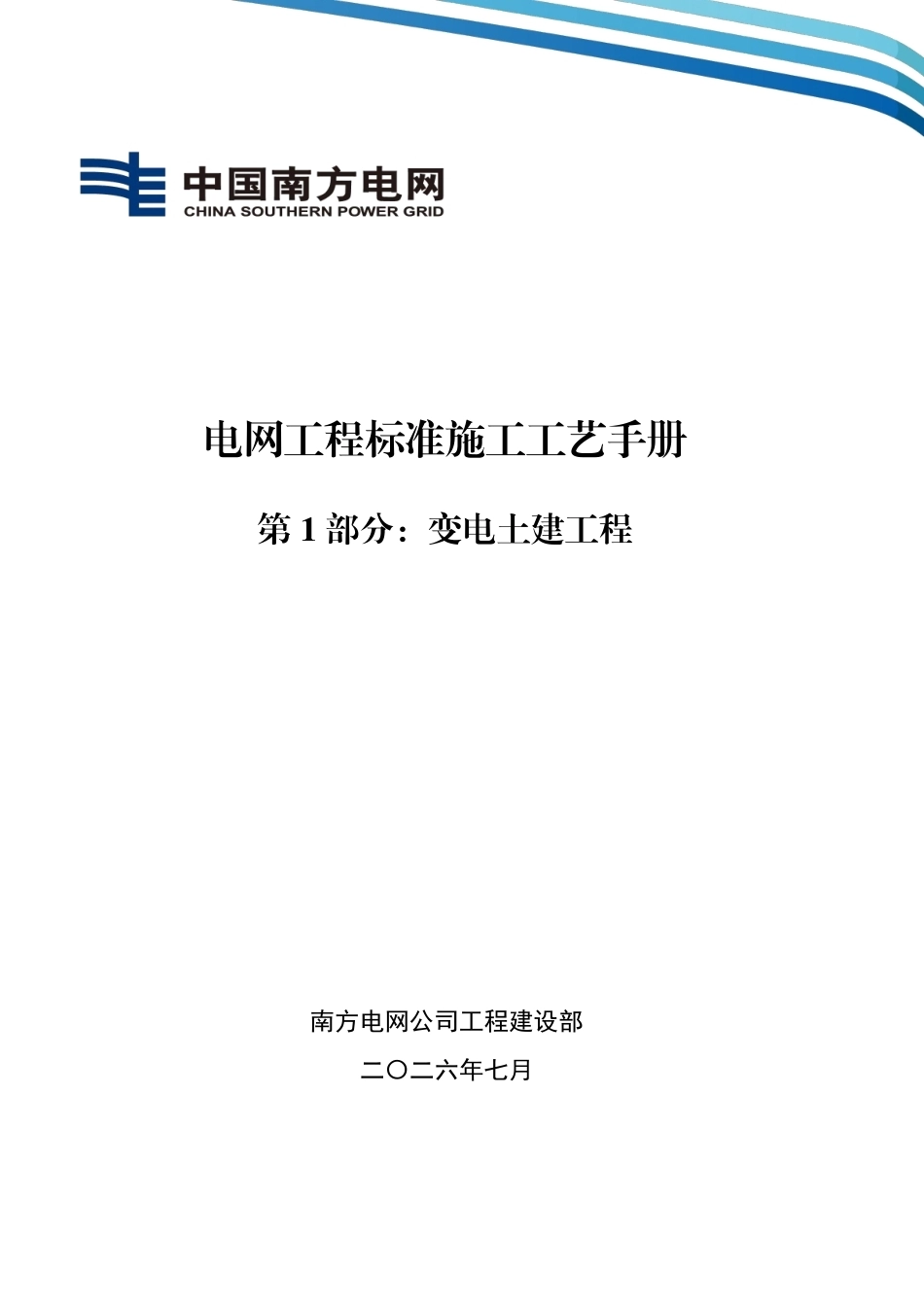

电网工程标准施工工艺手册 第1部分：变电土建工程VIP免费

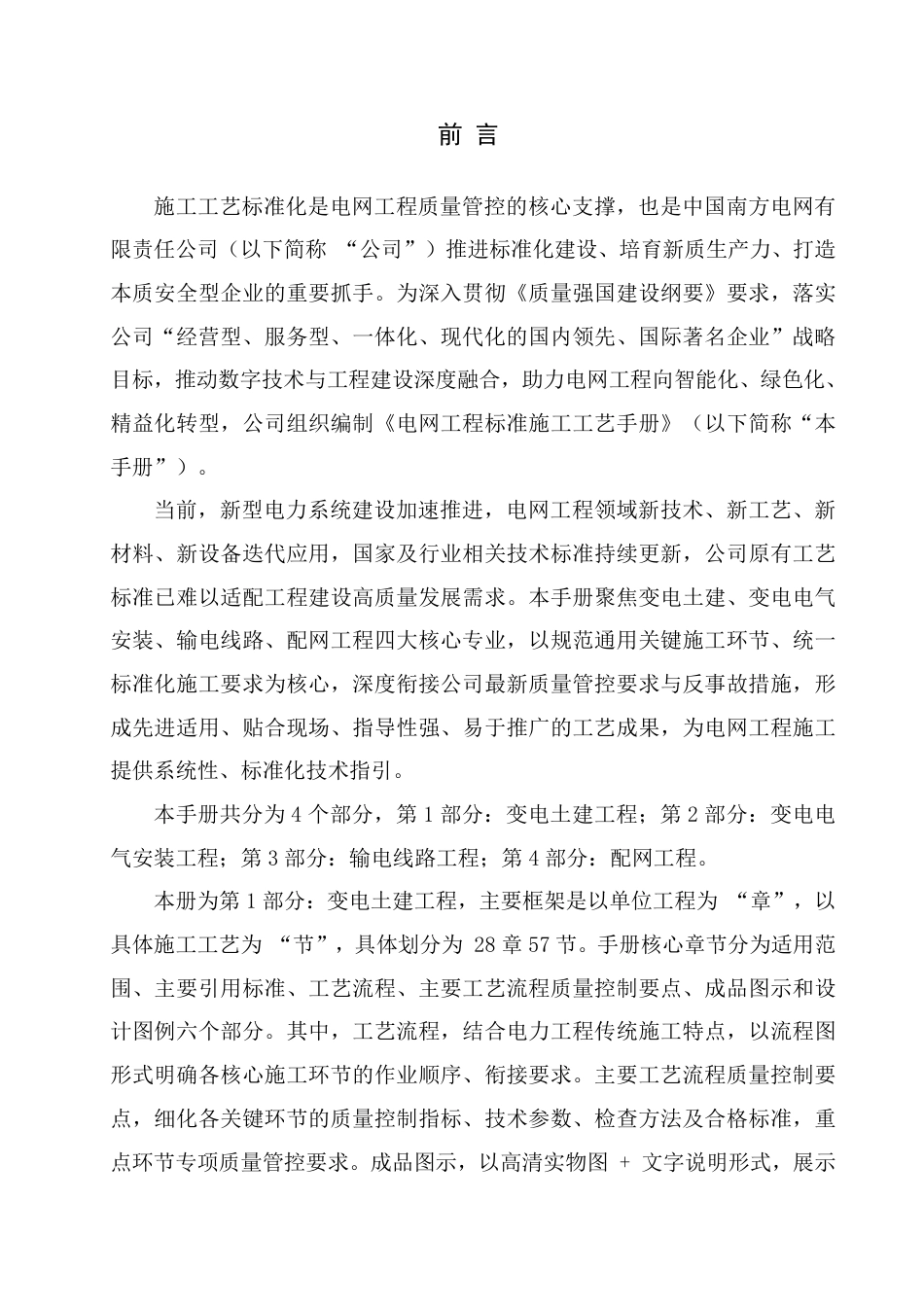

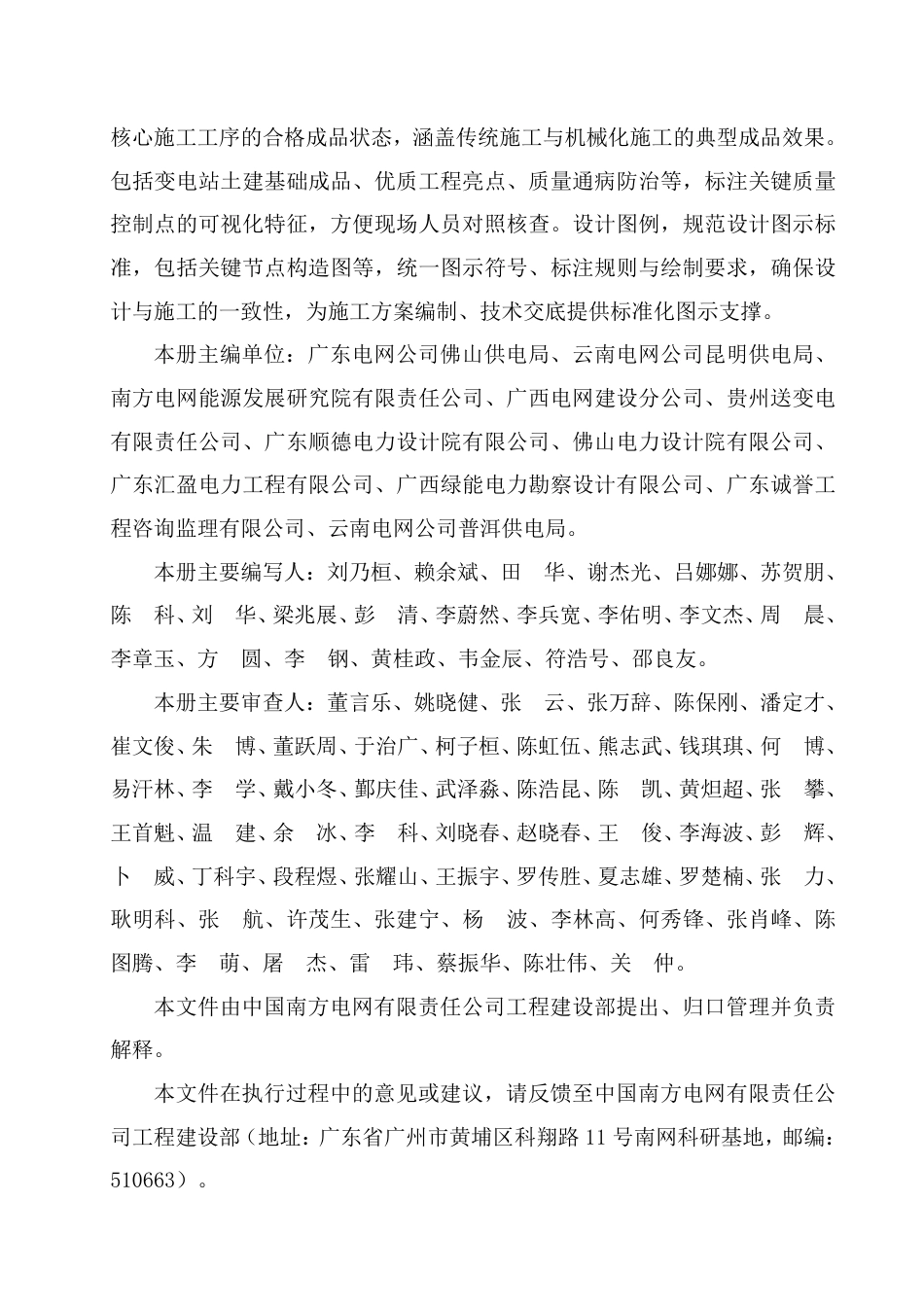

南方电网公司工程建设部二〇二六年七月电网工程标准施工工艺手册第 1 部分：变电土建工程前 言施工工艺标准化是电网工程质量管控的核心支撑，也是中国南方电网有限责任公司（以下简称 “公司”）推进标准化建设、培育新质生产力、打造本质安全型企业的重要抓手。为深入贯彻《质量强国建设纲要》要求，落实公司“经营型、服务型、一体化、现代化的国内领先、国际著名企业”战略目标，推动数字技术与工程建设深度融合，助力电网工程向智能化、绿色化、精益化转型，公司组织编制《电网工程标准施工工艺手册》（以下简称“本手册”）。当前，新型电力系统建设加速推进，电网工程领域新技术、新工艺、新材料、新设备迭代应用，国家及行业相关技术标准持续更新，公司原有工艺标准已难以适配工程建设高质量发展需求。本手册聚焦变电土建、变电电气安装、输电线路、配网工程四大核心专业，以规范通用关键施工环节、统一标准化施工要求为核心，深度衔接公司最新质量管控要求与反事故措施，形成先进适用、贴合现场、指导性强、易于推广的工艺成果，为电网工程施工提供系统性、标准化技术指引。本手册共分为 4 个部分，第 1 部分：变电土建工程；第 2 部分：变电电气安装工程；第 3 部分：输电线路工程；第 4 部分：配网工程。本册为第 1 部分：变电土建工程，主要框架是以单位工程为 “章”，以具体施工工艺为 “节”，具体划分为 28 章 57 节。手册核心章节分为适用范围、主要引用标准、工艺流程、主要工艺流程质量控制要点、成品图示和设计图例六个部分。其中，工艺流程，结合电力工程传统施工特点，以流程图形式明确各核心施工环节的作业顺序、衔接要求。主要工艺流程质量控制要点，细化各关键环节的质量控制指标、技术参数、检查方法及合格标准，重点环节专项质量管控要求。成品图示，以高清实物图 + 文字说明形式，展示核心施工工序的合格成品状态，涵盖传统施工与机械化施工的典型成品效果。包括变电站土建基础成品、优质工程亮点、质量通病防治等，标注关键质量控制点的可视化特征，方便现场人员对照核查。设计图例，规范设计图示标准，包括关键节点构造图等，统一图示符号、标注规则与绘制要求，确保设计与施工的一致性，为施工方案编制、技术交底提供标准化图示支撑。本册主编单位：广东电网公司佛山供电局、云南电网公司昆明供电局、南方电网能源发展研究院有限责任公司、广西电网建设分公司、贵州送变电有限责任公司、广东顺德电力设计院有限公司、佛山电力设计院有限公司、广东汇盈电力工程有限公司、广西绿能电力勘察设计有限公司、广东诚誉工程咨询监理有限公司、云南电网公司普洱供电局。本册主要编写人：刘乃桓、赖余斌、田华、谢杰光、吕娜娜、苏贺朋、陈科、刘华、梁兆展、彭清、李蔚然、李兵宽、李佑明、李文杰、周晨、李章玉、方圆、李钢、黄桂政、韦金辰、符浩号、邵良友。本册主要审查人：董言乐、姚晓健、张云、张万辞、陈保刚、潘定才、崔文俊、朱博、董跃周、于治广、柯子桓、陈虹伍、熊志武、钱琪琪、何博、易汗林、李学、戴小冬、鄞庆佳、武泽淼、陈浩昆、陈凯、黄炟超、张攀、王首魁、温建、余冰、李科、刘晓春、赵晓春、王俊、李海波、彭辉、卜威、丁科宇、段程煜、张耀山、王振宇、罗传胜、夏志雄、罗楚楠、张力、耿明科、张航、许茂生、张建宁、杨波、李林高、何秀锋、张肖峰、陈图腾、李萌、屠杰、雷玮、蔡振华、陈壮伟、关仲。本文件由中国南方电网有限责任公司工程建设部提出、归口管理并负责解释。本文件在执行过程中的意见或建议，请反馈至中国南方电网有限责任公司工程建设部（地址：广东省广州市黄埔区科翔路 11 号南网科研基地，邮编：510663）。目录第一章 工程施工测量及放线.......................................................................................................1第二章土（石）方工程.............................................................................................................8第三章 地基处理工程.................................................................................................................17第一节换填地基工程................................................................................................................................... 17第二节强夯地基工程................................................................................................................................... 20第三节砂石挤密桩地基工程....................................................................................................................... 24第四节水泥土搅拌桩................................................................................................................................... 28第四章涂料防水（腐）工程...................................................................................................33第五章砌体工程.......................................................................................................................38第六章混凝土结构工程...........................................................................................................45第一节模板安装与拆除............................................................................................................................... 45第二节钢筋制作与安装............................................................................................................................... 49第三节混凝土工程....................................................................................................................................... 55第七章建筑地面工程...............................................................................................................60第一节地面基层........................................................................................................................................... 60第二节整体地面........................................................................................................................................... 64第三节砖地面............................................................................................................................................... 70第四节石材地面........................................................................................................................................... 73第五节活动地板地面................................................................................................................................... 76第八章抹灰工程.......................................................................................................................80第九章门窗安装工程...............................................................................................................85第十章吊顶工程.......................................................................................................................92第十一章轻质隔墙工程...........................................................................................................99第一节龙骨板材隔墙（骨架式隔墙）.......................................................................................................99第二节玻璃隔断墙..................................................................................................................................... 104第十二章饰面板（砖）工程.................................................................................................107第一节饰面砖（板）镶贴........................................
