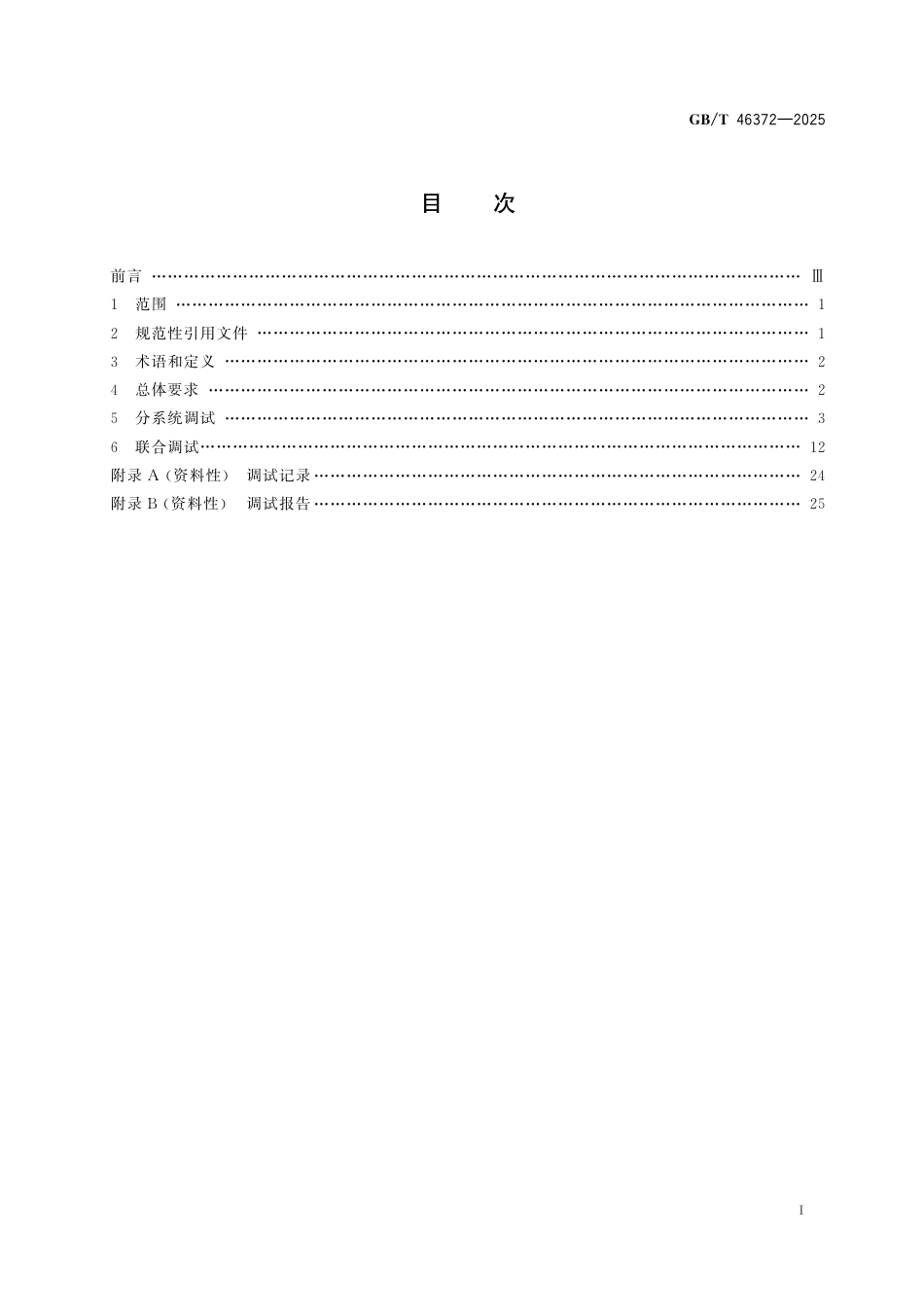

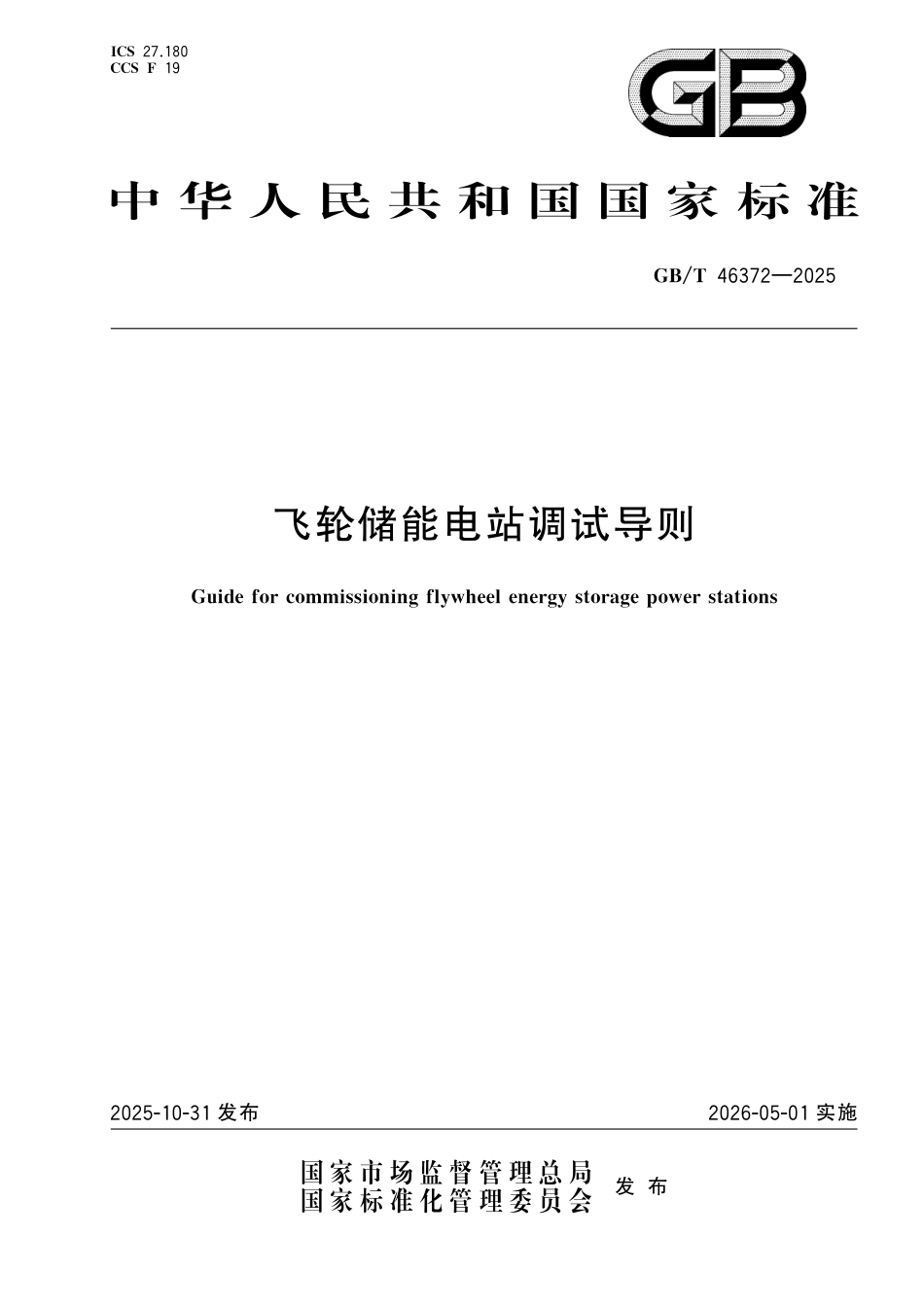

ICS27.180CCSF19中 华 人 民 共 和 国 国 家 标 准GB/T46372—2025飞轮储能电站调试导则Guideforcommissioningflywheelenergystoragepowerstations2025-10-31发布2026-05-01实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布目 次前言Ⅲ…………………………………………………………………………………………………………1 范围1………………………………………………………………………………………………………2 规范性引用文件1…………………………………………………………………………………………3 术语和定义2………………………………………………………………………………………………4 总体要求2…………………………………………………………………………………………………5 分系统调试3………………………………………………………………………………………………6 联合调试12…………………………………………………………………………………………………附录 A (资料性) 调试记录24………………………………………………………………………………附录 B (资料性) 调试报告25………………………………………………………………………………ⅠGB/T46372—2025前 言 本文件按照 GB/T1.1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国电力储能标准化技术委员会(SAC/TC550)归口。本文件起草单位:国家能源集团宁夏电力有限公司、华驰动能(北京)科技有限公司、华北电力大学、华北电力科学研究院有限责任公司、中国电力企业联合会、国家能源集团山东电力有限公司、华能内蒙古蒙东新能源有限公司、国网内蒙古东部电力有限公司、国网经济技术研究院有限公司、中国电力科学研究院有限公司、国网山东省电力公司电力科学研究院、华电山西能源有限公司、中国电建集团华东勘测设计研究院有限公司、天津陈塘热电有限公司、国家电网有限公司华北分部、国电南京自动化股份有限公司、沈阳微控飞轮技术股份有限公司、国网内蒙古东部电力有限公司电力科学研究院、国能智深控制技术有限公司。本文件主要起草人:梁志宏、王志强、房方、黄天啸、李云凝、王绍民、苏森、刘华东、雷春民、黄松涛、赵天骐、彭龙、周利鹏、姜文、荣经国、李飞、张国兴、刘瑛琳、李军、尚国政、于大海、刘少龙、李宁、郑应霞、於震跃、石硕、吕游、卜丽军、董恩雷、柳玉、李磊、蒋衍君、丁明进、任政君、唐峻杰、陈肖璐、郑博文、齐祥柏、陈峰、牛海明、刘伟岸。ⅢGB/T46372—2025飞轮储能电站调试导则1 范围本文件规定了飞轮储能电站的分系统和整站联合调试的项目和方法。本文件适用于新建、改建、扩建的飞轮储能电站的调试工作。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T156 标准电压GB/T1980 标准频率GB/T7261 继电保护和安全自动装置基本试验方法GB/T12325 电能质量 供电电压偏差GB/T12326 电能质量 电压波动和闪变GB/T14285 继电保护和安全自动装置技术规程GB/T14549 电能质量 公用电网谐波GB/T15543 电能质量 三相电压不平衡GB/T19582.1 基于 Modbus协议的工业自动化网络规范 第1部分:Modbus应用协议GB/T20297 静止无功补偿装置(SVC)现场试验GB/T24337 电能质量 公用电网间谐波GB/T26862 电力系统同步相量测量装置检测规范GB/T30137 电能质量 电压暂升、电压暂降与短时中断GB/T33602 电力系统通用服务协议GB/T37546 无人值守变电站监控系统技术规范GB/T40595 并网电源一次调频技术规定及试验导则GB/T44933—2024 电力储能用飞轮储能系统技术规范GB/T44934 电力储能用飞轮储能单元技术规范GB50054 低压配电设计规范GB50147 电气装置安装工程 高压电器施工及验收规范GB50148 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GB50149 电气装置安装工程 母线装置施工及验收规范GB50150 电气装置安装工程 电气设备交接试验标准GB50168 电气装置安装工程 电缆线路施工及验收标准GB50171 电气装置安装工程 盘、柜及二次回路接线施工及验收规范GB50172 电气装置安装工程 蓄电池施工及验收规范GB50233 110kV~750kV 架空输电线路施工及验收规范GB50254 电气装置安装工程 低压电器施工及验收规范1GB/T46372—2025DL/T317 继电保护设备标准化设计规范DL/T516 电力调度自动化运行管理规程DL/T527 继电保护及控制装置电源模块(模件)技术条件DL/T540 气体继电器检验规程DL/T544 电力通信运行管理规程DL/T587 继电保护和安全自动装置运行管理规程DL/T618 气体绝缘金属封闭开关设备现场交接试验规程DL/T634.5104 远动设备及系统 第5-104部分:传输规约 采用标准传输协议集的IEC60870-5-101网络访问DL/T667 远动设备及系统 第5部分:传输规约 第103篇:继电保护设备信息接口配套标准DL/T687 微机型防止电气误操作系统通用技术规范DL/T719 远动设备及系统 第5部分:传输规约 第102篇:电力系统电能累计量传输配套标准DL/T860.10 电力自动化通信网络和系统 第10部分:一致性测试DL/T995 继电保护和电网安全自动装置检验规程DL/T1101 35kV~110kV 变电站自动化系统验收规范DL/T1215.4 链式静止同步补偿器 第4部分:现场试验DL/T1379 电力调度数据网设备测试规范DL/T1455 电力系统控制类软件安全性及其测评技术要求DL/T2253 发电厂继电保护及安全自动装置技术监督导则DL/T2528 电力储能基本术语DL/T5003 电力系统调度自动化设计规程DL/T5044 电力工程直流电源系统设计技术规程DL/T5202 电能量计量系统设计规程3 术语和定义DL/T2528、GB/T44933—2024及 GB/T44934界定的术语和定义适用于本文件。4 总体要求4.1 飞轮储能电站调试包括分系统调试和联合调试,联合调试在分系统调试完成后进行。4.2 飞轮储能电站调试前所有设备应正确完成安装工作。4.3 现场临时供电设备的电压和频率应符合 GB/T156和 GB/T1980的规定,容量满足调试要求。4.4 飞轮储能电站调试前应编制调试大纲、调试方案和应急预案。4.5 调试人员应熟悉飞轮储能电站设备的工作原理及结构、调试工序、调试质量标准和安全工作要求,能正确使用工器具、仪器仪表和安全防护设备。4.6 飞轮储能电站调试所用工器具、仪器仪表和安全防护设备均应检验校准合格,并在有效期内。4.7 分系统调试包括飞轮储能系统、变配电系统、继电保护及安全自动装置、监控系统、通信与自动化系统、站用电源等调试项目,飞轮储能系统调试分为静态调试和动态调试。4.8 联合调试包括启动/停机、并网、有功功率调节能力、无功功率调节能力、充/放电功能、故障电压穿越、电网适应性、过载能力、一次调频、惯量响应、自动发电控制(AGC)、电能质量、额定充放电能量及充放电循环效率等调试项目。2GB/T46372—20254.9 飞轮储能电站联合调试前应向电网调度机构提出申请,经批准后实施。4.10 飞轮储能电站调试过程中应进行记录,调试记录内容见附录 A,调试完成后应编制调试报告,调试报告内容见附录 B。5 分系统调试5.1 飞轮储能系统5.1.1 飞轮储能系统静态调试5.1.1.1 飞轮储能单元5.1.1.1.1 绝缘电阻绝缘电阻测试按以下步骤进行:a) 断开飞轮储能单元与飞轮储能机侧变流器的电气连接;b) 测量电极端子与保护接地之间的绝缘电阻和电极端子之间的绝缘电阻并记录;c) 恢复飞轮储能单元与飞轮储能变流器电气连接。5.1.1.1.2 真空装置真空装置调试按以下步骤进行:a) 启动真空装置,抽真空;b) 检查真空泵无异响,排气口工作正常;c) 关闭真空装置,观测真空度数值无明显下降;d) 启动真空装置,记录稳定后的真空度数值,确认真空度数值满足 GB/T44934的要求;e) 关闭真空装置。5.1.1.1.3 磁轴承磁轴承调试按以下步骤进行:a) 解除飞轮储能本体锁紧装置;b) 接通磁轴承电源,完成自检;c) 复核磁轴承静态悬浮位置,偏离设计中心的位移不超过保护轴承与轴颈之间径向间隙的20%;d) 通过人机交互界面对磁轴承下达下落指令,确认转子处于下落状态。5.1.1.1.4 风冷装置风冷装置调试按以下步骤进行:a) 启动风冷装置,确认风冷装置能按控制要求可靠启动,风冷装置扇叶旋转正常,无异响,出风口气流稳定;b) 关闭风冷装置,确认风冷装置能按控制要求可靠停止。5.1.1.1.5 液冷装置液冷装置调试按以下步骤进行:a) 检查冷却液储罐内的液位或膨胀罐的压力在规定范围内;b) 启动液冷装置,确认液冷装置能按控制要求启动,压缩机和水泵连续平稳运行,冷却风扇转动正常,出风稳定,无异味,连接管路无渗漏;3GB/T46372—2025c) 观察液冷装置上的压力和温度显示读数处于正常范围内,进出水温度有明显温差;d) 关闭液冷装置,确认液冷装置能按控制要求停止。5.1.1.2 飞轮储能变流器5.1.1.2.1 绝缘电阻绝缘电阻测试按以下步骤进行:a) 断开储能变流器交直流侧开关;b) 断开储能变流器与外部接线,断开压敏电阻等过电压保护器件;c) 测试储能变流器各独立电路之间的绝缘电阻,记录检测值;d) 恢复储能变流器的外部接线及过电压保护器件的连接。5.1.1.2.2 报警报警功能调试按以下步骤进行:a) 启动储能变流器,确认储能变流器控制逻辑和保护定值设置满足设备本体保护技术要求;b) 断开飞轮储能机侧变流器和飞轮储能网侧变流器通信连接,记录飞轮储能变流器通信故障报警信息;c) 恢复飞轮储能机侧变流器和飞轮储能网侧变流器通信连接,报警信号消失;d) 断开飞轮储能机侧变流器和飞轮储能单元通信连接,记录飞轮储能机侧变流器通信故障报警信息;e) 恢复飞轮储能机侧变流器和飞轮储能单元通信连接,报警信号消失;f) 分别模拟缺相、相序错误、直流过压、直流欠压、交流过压、交流过压、直流过流、交流过流、短路等故障,确认飞轮储能变流器发出报警并下达停机指令;g) 清除模拟故障信号并复位,关闭储能变流器。5.1.1.2.3 保护5.1.1.2.3.1 高电压保护高电压保护功能调试按以下步骤进行:a) 启动储能变流器,确认储能变流器控制逻辑和保护定值设置在出厂设计值范围内;b) 在飞轮储能变流器交流输出端施加模拟信号,模拟电网过电压,确认飞轮储能变流器本地监控装置上查看保护动作正确。5.1.1.2.3.2 低电压保护低电压保护功能调试按以下步骤进行:a) 启动储能变流器,确认储能变流器控制逻辑和保护定值设置在出厂设计值范围内;b) 在飞轮储能变流器交流输出端施加模拟信号,模拟电网欠压,确认飞轮储能变流器本地监控装置上查看保护动作正确。5.1.1.2.3.3 频率异常保护频率异常保护功能调试按以下步骤进行:a) 启动储能变流器,确认储能变流器控制逻辑和保护定值设置在出厂设计值范围内;b) 在飞轮储能变流器交流输出端施加模拟信号,模拟电网频率异常,确认飞轮储能变流器本地监控装置上查看保护动作正确。4GB/T46372—20255.1.1...
