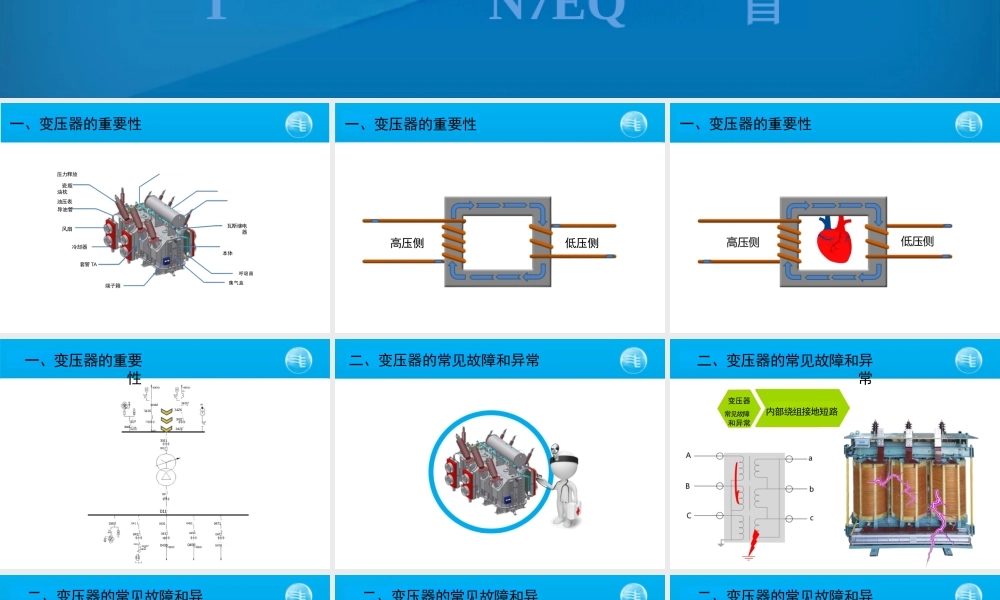

变压器的保护配置T N7EQ 盲压力释放瓷瓶油枕油压表导油管风扇冷却器套管 TA呼吸器端子箱一、变压器的重要性瓦斯继电器本体集气盒一、变压器的重要性高压侧 低压侧一、变压器的重要性一、变压器的重要性34167341639017 341 口 39013411041 1041□0416 041673011301|001口3426734Z6342□342101t0431043□中04360451045□04560471047□0476D807#1壁二、变压器的常见故障和异常A二、变压器的常见故障和异常常见故障 内部绕组接地短路 和异常变压器A二、变压器的常见故障和异常变压器 常见故障 和异常二、变压器的常见故障和异常套管引出线相间短路、接地变压器常见故障 和异常二、变压器的常见故障和异常过负荷漏油油温高比率差动保护主保护差动速断保护复压方向过流零序方向过流后备保护 零序过压间隙保护过负荷保护本体轻瓦斯 / 重瓦斯有载轻瓦斯 / 重瓦斯压力释放冷却器全停本体油位低 / 高有载油位低 / 高电量保护变压器保护装置非电量保护三、变压器保护配置当任一相差动电流大于差动速断整定值时瞬时动作跳开变压器各侧开关。三、变压器保护配置I domax >K·I差动速断利用变压器的穿越电流作为制动电流，使保护动作电流随制动电流而变稳态比 化，当外部短路穿越电流增大，制动电流随之增加，增强了外部故障时率差动 度，有。效地防止了不平衡电流引起的误动，同时提高了内部故障时的灵敏的制动作用I,≤0.5I-0.51 。 ]+0.11 。 +Lcaga 0.51e≤I,≤61 Ia>0 75[I,-6I 。 ]+K,1[5.5I 。 ]+0.11 。 +Icdgd I,>6I三、变压器保护配置当变压器空载合闸或外部故障切除后电压恢复过程中，使变压器铁心中的磁通急剧增大，使变压器铁心瞬时饱和， 出现数值很大的励磁涌流。励磁涌流可达变压器额定电流 的 6 ～ 8 倍，如不采取措施变压器差动保护将会误动。im三、变压器保护配置励磁 涌流三、变压器保护配置1 励磁涌流中含有大量的谐波电流分量流的半山2 励磁涌流相邻波形之间存在“间断角”利用励磁涌流含有大量谐波分量的特征，通过计算差动电流中的二次谐波电流分量与基波电流分量的幅值之比来判别励磁涌流与 故障电流。故障时，差流基本上是工频正弦波。而励磁涌流时，有大量的谐波分量存在，波形发生畸变，间断，不对称。利用算法识别出这 种畸变，即可识别出励磁涌流。三、变压器保护配置波形制动谐波制动K=15%□ 20%复合电压闭锁方向过流保护仍是过电流保护的一种。当电流达到 整定值，必须经过...
