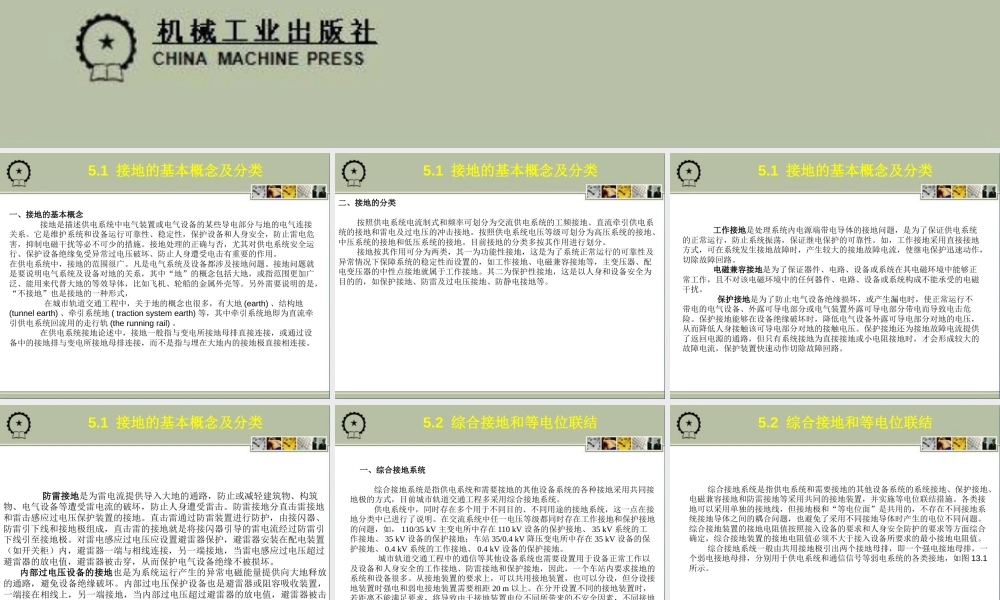

第 5 章 接地与过电压保护 5.1 接地的基本概念及分类一、接地的基本概念 接地是描述供电系统中电气装置或电气设备的某些导电部分与地的电气连接关系。它是维护系统和设备运行可靠性、稳定性，保护设备和人身安全，防止雷电危害，抑制电磁干扰等必不可少的措施。接地处理的正确与否，尤其对供电系统安全运行、保护设备绝缘免受异常过电压破坏、防止人身遭受电击有重要的作用。在供电系统中，接地的范围很广。凡是电气系统及设备都涉及接地问题。接地问题就是要说明电气系统及设备对地的关系，其中“地”的概念包括大地，或指范围更加广泛、能用来代替大地的等效导体，比如飞机、轮船的金属外壳等。另外需要说明的是，“不接地”也是接地的一种形式， 在城市轨道交通工程中，关于地的概念也很多，有大地 (earth) 、结构地(tunnel earth) 、牵引系统地 ( traction system earth) 等，其中牵引系统地即为直流牵引供电系统回流用的走行轨 (the running rail) 。 在供电系统接地论述中，接地一般指与变电所接地母排直接连接，或通过设备中的接地排与变电所接地母排连接，而不是指与埋在大地内的接地极直接相连接。二、接地的分类 按照供电系统电流制式和频率可划分为交流供电系统的工频接地、直流牵引供电系统的接地和雷电及过电压的冲击接地。按照供电系统电压等级可划分为高压系统的接地、中压系统的接地和低压系统的接地。目前接地的分类多按其作用进行划分。 接地按其作用可分为两类，其一为功能性接地，这是为了系统正常运行的可靠性及异常情况下保障系统的稳定性而设置的，如工作接地、电磁兼容接地等，主变压器、配电变压器的中性点接地就属于工作接地。其二为保护性接地，这是以人身和设备安全为目的的，如保护接地、防雷及过电压接地、防静电接地等。5.1 接地的基本概念及分类 工作接地是处理系统内电源端带电导体的接地问题，是为了保证供电系统的正常运行，防止系统振荡，保证继电保护的可靠性。如，工作接地采用直接接地方式，可在系统发生接地故障时，产生较大的接地故障电流，使继电保护迅速动作，切除故障回路。 电磁兼容接地是为了保证器件、电路、设备或系统在其电磁环境中能够正常工作，且不对该电磁环境中的任何器件、电路、设备或系统构成不能承受的电磁干扰。 保护接地是为了防止电气设备绝缘损坏，或产生漏电时，使正常运行不带电的电气设备、外露可导电部分或电气装置外露可导电部分带电而导致电击危...
