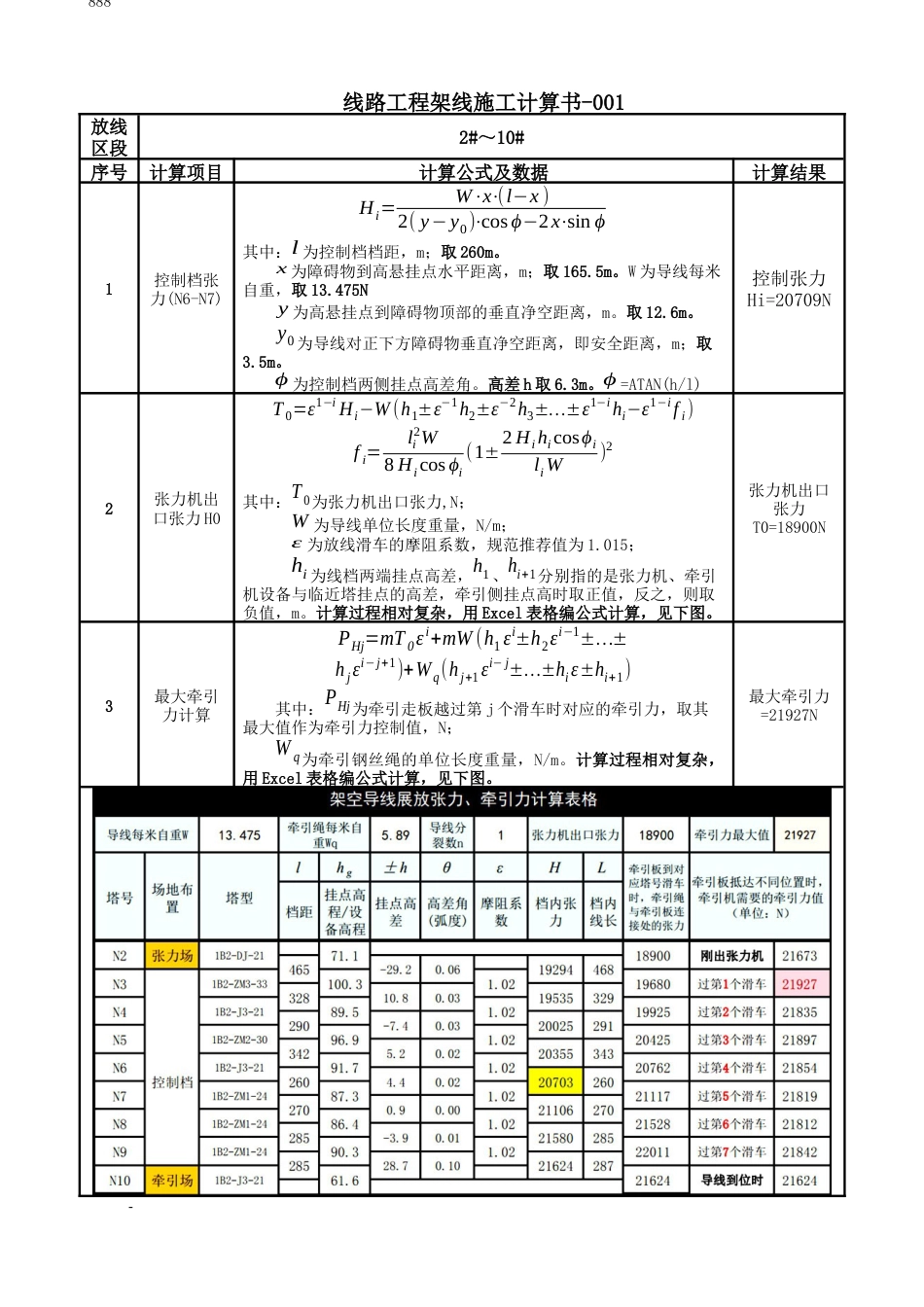

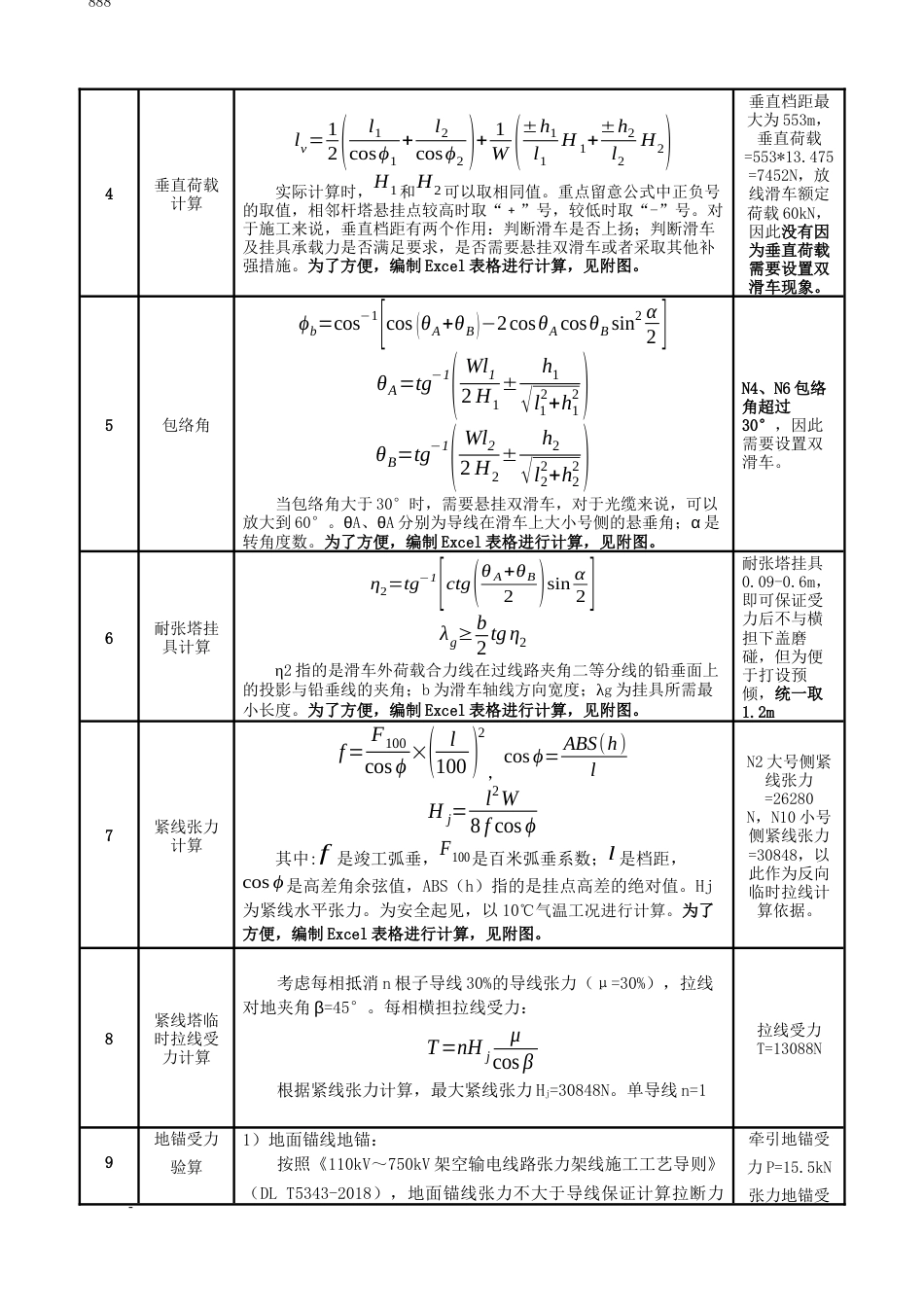

-888线路工程架线施工计算书-001放线区段2#～10#序号计算项目计算公式及数据计算结果1控制档张力(N6-N7)Hi=W⋅x⋅(l−x )2( y−y0)⋅cos ϕ−2x⋅sin ϕ其中：l 为控制档档距，m；取 260m。x 为障碍物到高悬挂点水平距离，m；取 165.5m。W 为导线每米自重，取 13.475Ny 为高悬挂点到障碍物顶部的垂直净空距离，m。取 12.6m。y0 为导线对正下方障碍物垂直净空距离，即安全距离，m；取3.5m。ϕ 为控制档两侧挂点高差角。高差 h 取 6.3m。ϕ =ATAN(h/l)控制张力Hi=20709N2张力机出口张力 H0T 0=ε1−i Hi−W (h1±ε−1h2±ε−2h3±…±ε1−ihi−ε1−if i)f i=li2W8 Hicos ϕi(1±2 HihicosϕiliW)2其中：T 0为张力机出口张力,N；W 为导线单位长度重量，N/m；ε 为放线滑车的摩阻系数，规范推荐值为 1.015；hi 为线档两端挂点高差，h1 、hi+1分别指的是张力机、牵引机设备与临近塔挂点的高差，牵引侧挂点高时取正值，反之，则取负值，m。计算过程相对复杂，用 Excel 表格编公式计算，见下图。张力机出口张力T0=18900N3最大牵引力计算PHj=mT 0ε i+mW (h1 εi±h2εi−1±…±h jεi−j+1)+Wq(h j+1 εi− j±…±hiε±hi+1)其中：PHj为牵引走板越过第 j 个滑车时对应的牵引力，取其最大值作为牵引力控制值，N；W q为牵引钢丝绳的单位长度重量，N/m。计算过程相对复杂，用 Excel 表格编公式计算，见下图。最大牵引力=21927N-8884垂直荷载计算lv= 12(l1cosϕ1+l2cosϕ2)+ 1W (±h1l1H 1+±h2l2H2)实际计算时，H1和H2可以取相同值。重点留意公式中正负号的取值，相邻杆塔悬挂点较高时取“﹢”号，较低时取“-”号。对于施工来说，垂直档距有两个作用：判断滑车是否上扬；判断滑车及挂具承载力是否满足要求，是否需要悬挂双滑车或者采取其他补强措施。为了方便，编制 Excel 表格进行计算，见附图。垂直档距最大为 553m，垂直荷载=553*13.475=7452N，放线滑车额定荷载 60kN，因此没有因为垂直荷载需要设置双滑车现象。5包络角ϕb=cos−1[cos (θA+θB)−2cosθA cosθB sin2 α2 ]θA=tg−1(Wl12 H1±h1√l12+h12)θB=tg−1(Wl22 H2±h2√l22+h22)当包络角大于 30°时，需要悬挂双滑车，对于光缆来说，可以放大到 60°。θA、θA 分别为导线在滑车上大小号侧的悬垂角；α 是转角度数。为了方便，编制 Excel 表格进行计算，见附图。N4、N6 包络角超过30°，因此需要设置双滑车。...
