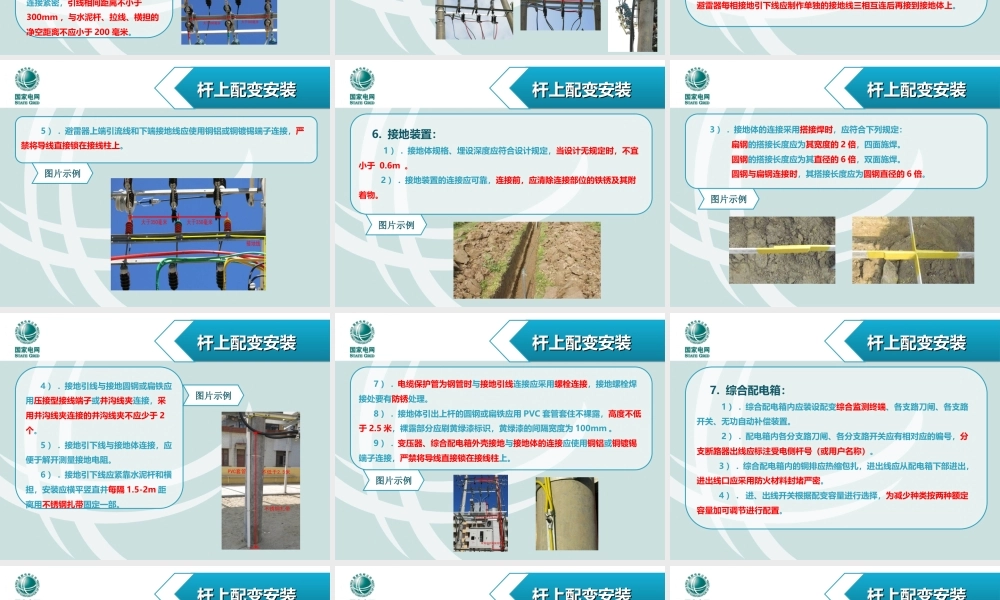

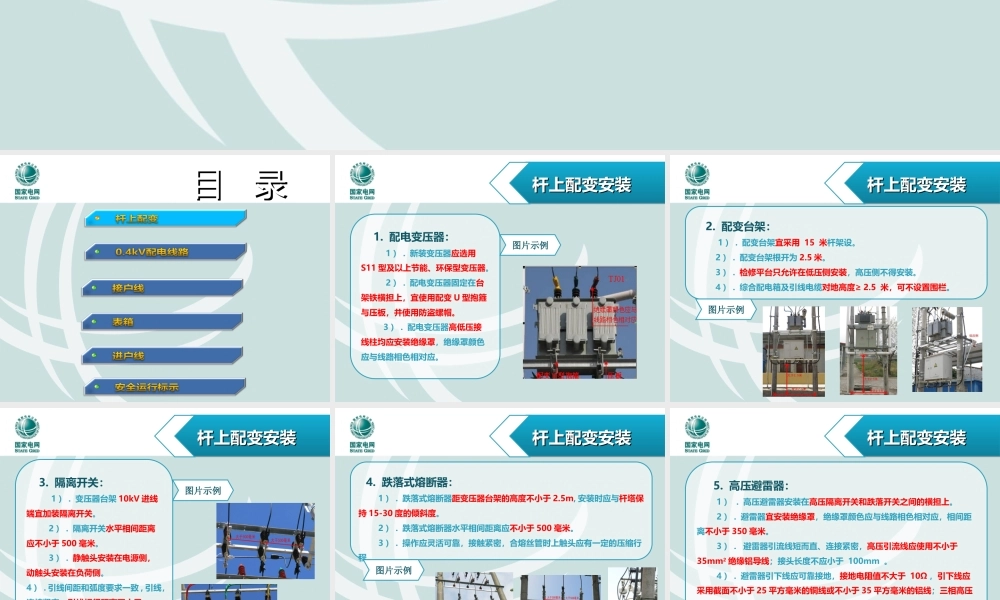

配网标准化建设技术规范配变台区 配网标准化建设技术规范配变台区目 录目 录 杆上配变安装杆上配变安装 1. 配电变压器： 1 ） . 新装变压器应选用S11 型及以上节能、环保型变压器。 2 ） . 配电变压器固定在台架铁横担上，宜使用配变 U 型抱箍与压板，并使用防盗螺帽。 3 ） . 配电变压器高低压接线柱均应安装绝缘罩，绝缘罩颜色应与线路相色相对应。图片示例 2. 配变台架： 1 ） . 配变台架宜采用 15 米杆架设。 2 ） . 配变台架根开为 2.5 米。 3 ） . 检修平台只允许在低压侧安装，高压侧不得安装。 4 ） . 综合配电箱及引线电缆对地高度≥ 2.5 米，可不设置围栏。图片示例 杆上配变安装杆上配变安装 3. 隔离开关： 1 ） . 变压器台架 10kV 进线端宜加装隔离开关。 2 ） . 隔离开关水平相间距离应不小于 500 毫米。 3 ） . 静触头安装在电源侧，动触头安装在负荷侧。4 ） . 引线间距和弧度要求一致 , 引线，连接紧密，引线相间距离不小于300mm ，与水泥杆、拉线、横担的净空距离不应小于 200 毫米。图片示例 杆上配变安装杆上配变安装 4. 跌落式熔断器： 1 ） . 跌落式熔断器距变压器台架的高度不小于 2.5m, 安装时应与杆塔保持 15-30 度的倾斜度。 2 ） . 跌落式熔断器水平相间距离应不小于 500 毫米。 3 ） . 操作应灵活可靠，接触紧密，合熔丝管时上触头应有一定的压缩行程。图片示例 杆上配变安装杆上配变安装 5. 高压避雷器： 1 ） . 高压避雷器安装在高压隔离开关和跌落开关之间的横担上。 2 ） . 避雷器宜安装绝缘罩，绝缘罩颜色应与线路相色相对应，相间距离不小于 350 毫米。 3 ） . 避雷器引流线短而直、连接紧密，高压引流线应使用不小于35mm2 绝缘铝导线；接头长度不应小于 100mm 。 4 ） . 避雷器引下线应可靠接地，接地电阻值不大于 10Ω ，引下线应采用截面不小于 25 平方毫米的铜线或不小于 35 平方毫米的铝线；三相高压避雷器每相接地引下线应制作单独的接地线三相互连后再接到接地体上。 杆上配变安装杆上配变安装 5 ） . 避雷器上端引流线和下端接地线应使用铜铝或铜镀锡端子连接，严禁将导线直接锁在接线柱上。 杆上配变安装杆上配变安装图片示例 6. 接地装置： 1 ） . 接地体规格、埋设深度应符合设计规定，当设计无规定时，不宜小于 0.6m 。 2 ） . 接地装置的连接应可...
