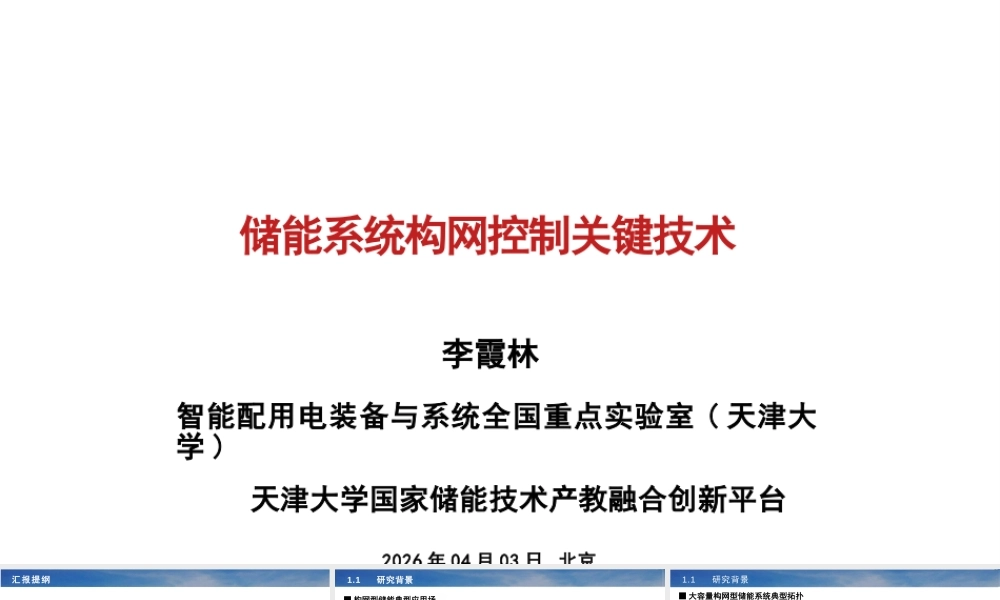

储能系统构网控制关键技术李霞林智能配用电装备与系统全国重点实验室 ( 天津大学 )天津大学国家储能技术产教融合创新平台2026 年 04 月 03 日北京问题挑战二 关键技术三 工程应用总结展望汇报提纲2新 墅 负 荷复杂网络国重青年科学家项目 -“ 全电力电子电力系统构建与稳定 运行关键技术”3 5 kV 郭里口站文630 kW 光 储直流耦合系统控制1.1 研究背景■ 构网型储能典型应用场景国家科技重大专项 -“ 多模态自适应的分布式资源同步 化支撑机理与协同控制技术”场景 1: 主网电压频率安稳支撑场景 3: 独立系统电压频率构建国家科技重大专项 -“ 规模化新型储能支撑电网稳定 机理与系统级协同控制技术”场景 2: 配网主动支撑与保供六 大功 能 场景① 系统调峰② 一次调频③ 二次调频④ 惯量支撑⑤ 电压支撑⑥ 事故备用中新 疆湖南3耦 合支 择 城 力 播 开■ 大容量构网型储能系统典型拓扑模块化并联：● 灵活扩容● 多级升压 (0.69/35/220kV)1.1 研究背景高压直挂：● 无需升压变● 效率更高、电压支撑能力更强6kV 、 10KV 、 35KV 电网—— 电力线路-— 通信线路--- 集中控制器采样线路- - - 就 地 控 制 器 采 样 线 路RgLglR电网就地控制器 就地控制器 就地控制器 就地控制器RgLiVLoaeneIae ilRg2Lg集 中 控 制 器4长期以来所采用的分层分散同步化控制框架：● 构网控制基于变流器设备侧量测信息，无法实现对高压侧电压 ( 主网 ) 快速响应和支撑● 无法实现底层 PCS 模块真正的热插拔，且模块投退会影响整站电压 / 频率支撑特性1. 2 问题挑战储 能 协 调 控 制 器 (PMSe储 能 变 流 器 1 储 能 变 流 器 2 储 能 变 流 器坐标变换_ 电压环 VSG 外胚 .■ 规模化储能变流器并联集中同步构网所面临的问题[R1] 李旭，罗嘉，丁勇，辅助重型燃气轮机黑启动的大容量储能系统控制技术及其应用 ]. 中国电机工程学报， 2022,42(3):1069-1081 5■ PCS 层电压频率构网控制■ 规模化变流器集中并联■ 上层功率协调控制就地控制 器 放地控制器 就地控制器变流器 负荷电网● 强网条件：电网故障、相角跳变等易导致构网变流器进入限流模式● 弱网条件：暂态 ( 同步控制尺度 ) 易失稳1. 2 问题挑战低电压耐受能力要求 ** 参考来源：《电化学储能构网型变流器技术规范》、《构网型变流器通用技术规范》国标意...
