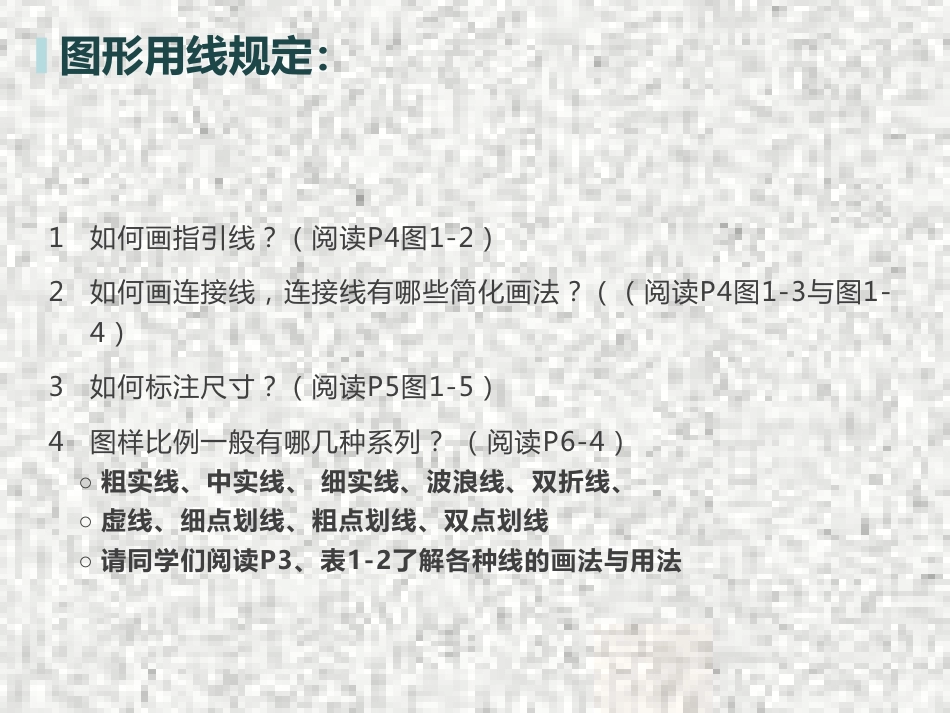

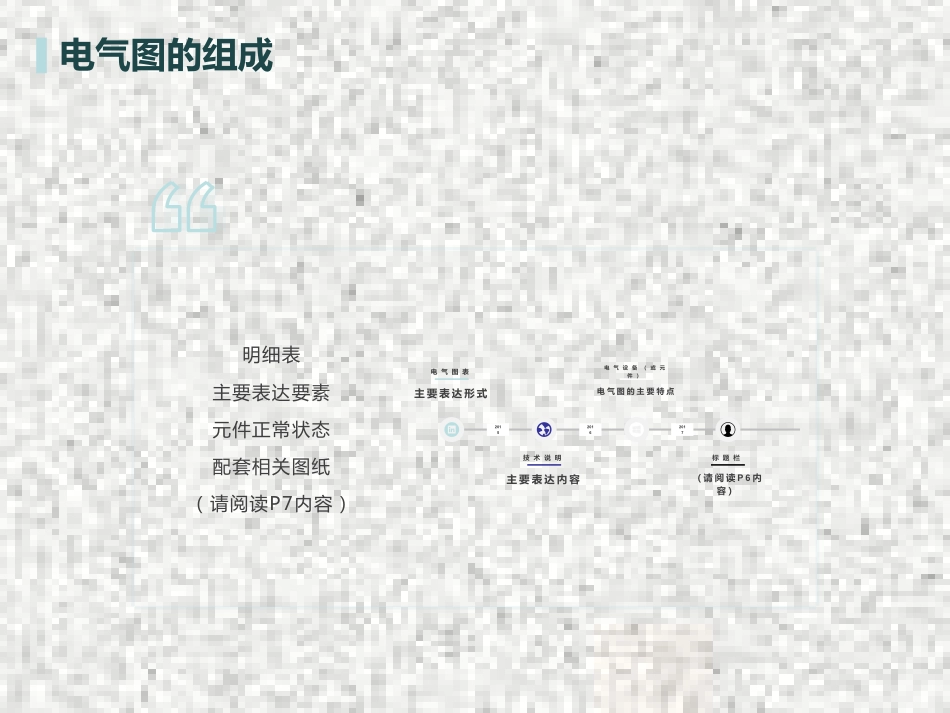

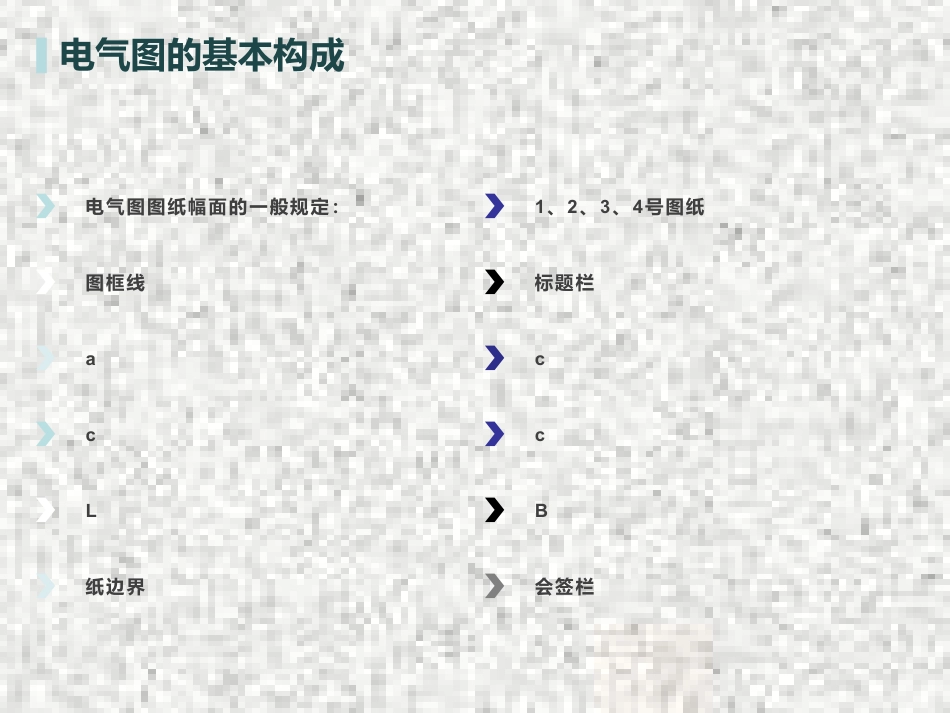

电气图图纸幅面的一般规定：1、2、3、4号图纸图框线标题栏acccLB纸边界会签栏电气图的基本构成图形用线规定：1如何画指引线？（阅读P4图1-2）2如何画连接线，连接线有哪些简化画法？（（阅读P4图1-3与图1-4）3如何标注尺寸？（阅读P5图1-5）4图样比例一般有哪几种系列？ （阅读P6-4）○ 粗实线、中实线、 细实线、波浪线、双折线、○ 虚线、细点划线、粗点划线、双点划线○ 请同学们阅读P3、表1-2了解各种线的画法与用法电气图的组成明细表主要表达要素元件正常状态配套相关图纸（请阅读P7内容）201520162017主 要 表 达 形 式电 气 图 表电 气 图 的 主 要 特 点电 气 设 备 （ 或 元件 ）主 要 表 达 内 容技 术 说 明（ 请 阅 读 P 6 内容 ）标 题 栏1图 形 符 号 ： 组 成 、 分 类 、 应 用 。 （ 请 阅 读 P 8 ～P 1 1 的 内 容 ）2文 字 符 号 ： 分 类 、 应 用 。 （ 请 阅 读 P 1 1 ～ P 1 2的 内 容 ）3阅 读 附 录 A ： 常 用 电 气 简 图 用 的 图 形 符 号4阅 读 附 录 C ： 电 气 设 备 文 字 符 号5阅 读 附 录 B ： 常 用 电 气 设 备 用 的 图 形 符 号6项 目 代 号 ： 高 层 代 号 （ = ） 、 位 置 代 号 （ + ） 、种 类 代 号 （ — ） 、 端 子 代 号 （ ： ） 。（ 请 阅 读 P 1 2 ～ P 1 7 的 内 容 ）电气符号项目代号的应用：变电所在101室B列第五台第三台高压开关一号线路的有功电能表=A3+101B5—W1P1：2高层代号位置代号种类代号端子代号二号端子项目代号：高层代号（= ）、位置代号（+）、 种类代号（—）、端子代号（：）。 （请阅读P12～P17的内容）回路标号1、回路标号的一般原则；2、回路标号的分类。（请阅读P17～P19）表示各电气回路的种类和特征的方案符号和数字标号直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标； 负极回路按偶数回路（2、4、6、8…）标。交流回路的标号：交流一次回路中 用个位数顺序区分回路的相数； 用十位数字的顺序区分回路中的不同线段。（第一相：1、11、12；第二相：2、21、22：第三相：3、31、32电力拖动、自动控制电路的标号：一次回路：用文字符号与数字标号组成（如三相交流电源；L1、L2、L3）单根导线的表示（P25图1—15）一根导线（错误画法）（ 水 平...
