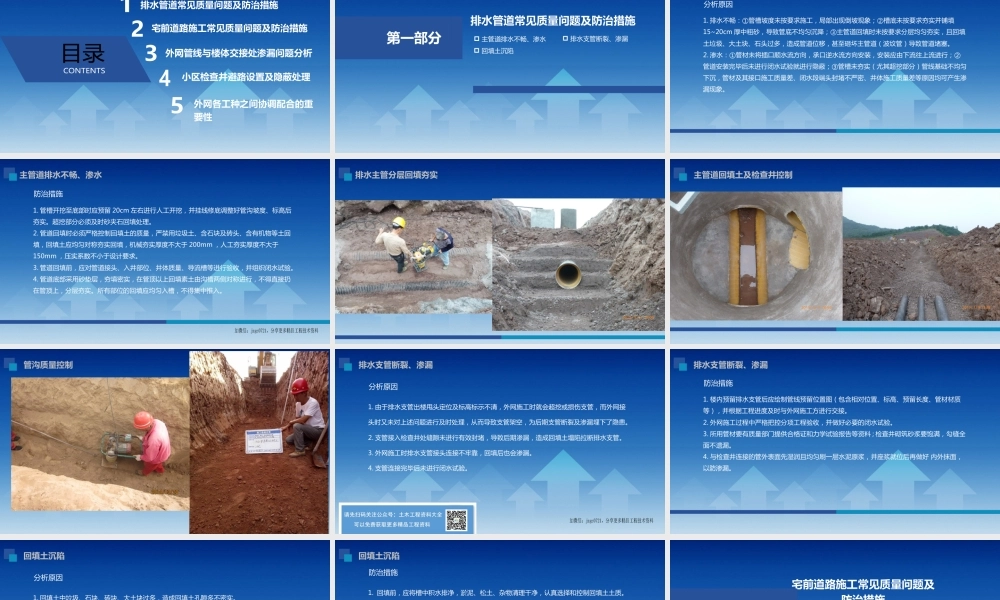

外网施工常见质量问题及防治措施排水管道常见质量问题及防治措施宅前道路施工常见质量问题及防治措施外网管线与楼体交接处渗漏问题分析小区检查井避路设置及隐蔽处理外网各工种之间协调配合的重要性第一部分 主管道排水不畅、渗水 回填土沉陷排水管道常见质量问题及防治措施 排水支管断裂、渗漏 主管道排水不畅、渗水1. 排水不畅：①管槽坡度未按要求施工，局部出现倒坡现象；②槽底未按要求夯实并铺填15~20cm 厚中粗砂，导致管底不均匀沉降；③主管道回填时未按要求分层均匀夯实，且回填土垃圾、大土块、石头过多，造成管道位移，甚至砸坏主管道（波纹管）导致管道堵塞。2. 渗水：①管材未将插口顺水流方向，承口逆水流方向安装，安装应由下流往上流进行；②管道安装完毕后未进行闭水试验就进行隐蔽；③管槽未夯实（尤其超挖部分）管线基础不均匀下沉，管材及其接口施工质量差、闭水段端头封堵不严密、井体施工质量差等原因均可产生渗漏现象。分析原因 主管道排水不畅、渗水1. 管槽开挖至底部时应预留 20cm 左右进行人工开挖，并挂线修底调整好管沟坡度、标高后夯实。超挖部分必须及时砂夹石回填处理。2. 管道回填时必须严格控制回填土的质量，严禁用垃圾土、含石块及砖头、含有机物等土回填，回填土应均匀对称夯实回填，机械夯实厚度不大于 200mm ，人工夯实厚度不大于150mm ，压实系数不小于设计要求。3. 管道回填前，应对管道接头、入井部位、井体质量、导流槽等进行验收，并组织闭水试验。4. 管道底部采用砂垫层，夯填密实，在管顶以上回填素土由沟槽两侧对称进行，不得直接扔在管顶上，分层夯实。所有部位的回填应均匀入槽，不得集中推入。防治措施排水主管分层回填夯实主管道回填土及检查井控制管沟质量控制排水支管断裂、渗漏1. 由于排水支管出楼甩头定位及标高标示不清，外网施工时就会超挖或损伤支管，而外网接头时又未对上述问题进行及时处理，从而导致支管架空，为后期支管断裂及渗漏埋下了隐患。2. 支管接入检查井处缝隙未进行有效封堵，导致后期渗漏，造成回填土塌陷拉断排水支管。3. 外网施工时排水支管接头连接不牢靠，回填后也会渗漏。4. 支管连接完毕后未进行闭水试验。分析原因1. 楼内预留排水支管后应绘制管线预留位置图（包含相对位置、标高、预留长度、管材材质等），并根据工程进度及时与外网施工方进行交接。2. 外网施工过程中严格把控分项工程验收，并做好必要的闭水试验。3. 所用管材要有...
