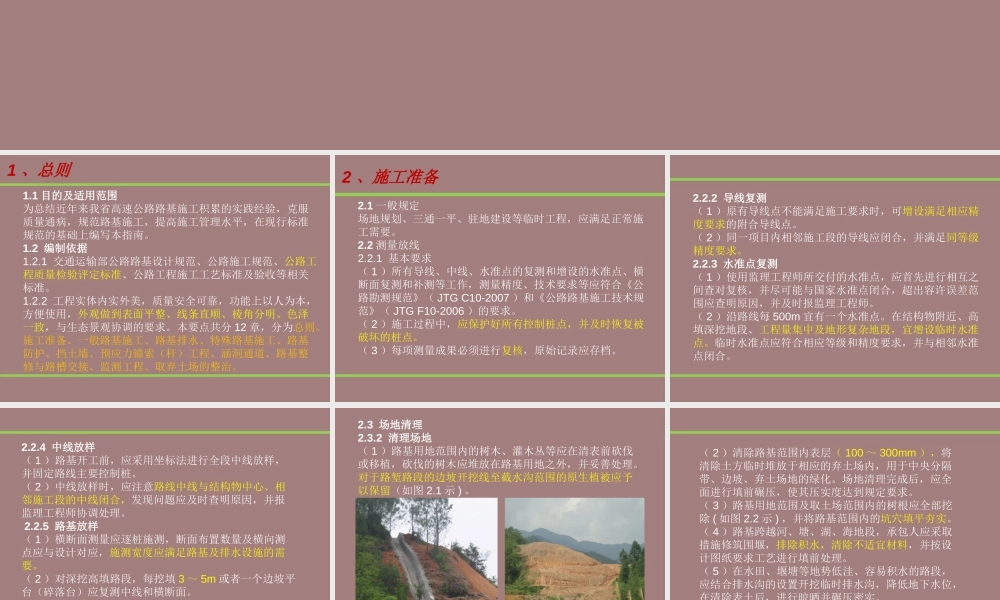

施工作业标准化路基施工1.1 目的及适用范围为总结近年来我省高速公路路基施工积累的实践经验，克服质量通病，规范路基施工，提高施工管理水平，在现行标准规范的基础上编写本指南。1.2 编制依据1.2.1 交通运输部公路路基设计规范、公路施工规范、公路工程质量检验评定标准、公路工程施工工艺标准及验收等相关标准。1.2.2 工程实体内实外美，质量安全可靠，功能上以人为本，方便使用，外观做到表面平整、线条直顺、棱角分明、色泽一致，与生态景观协调的要求。本要点共分 12 章，分为总则、施工准备、一般路基施工、路基排水、特殊路基施工、路基防护、挡土墙、预应力锚索（杆）工程、涵洞通道、路基整修与路槽交接、监测工程、取弃土场的整治。1 、总则2.1 一般规定场地规划、三通一平、驻地建设等临时工程，应满足正常施工需要。2.2 测量放线2.2.1 基本要求（ 1 ）所有导线、中线、水准点的复测和增设的水准点、横断面复测和补测等工作，测量精度、技术要求等应符合《公路勘测规范》（ JTG C10-2007 ）和《公路路基施工技术规范》（ JTG F10-2006 ）的要求。（ 2 ）施工过程中，应保护好所有控制桩点，并及时恢复被破坏的桩点。（ 3 ）每项测量成果必须进行复核，原始记录应存档。2 、施工准备2.2.2 导线复测（ 1 ）原有导线点不能满足施工要求时，可增设满足相应精度要求的附合导线点。（ 2 ）同一项目内相邻施工段的导线应闭合，并满足同等级精度要求。2.2.3 水准点复测（ 1 ）使用监理工程师所交付的水准点，应首先进行相互之间查对复核，并尽可能与国家水准点闭合，超出容许误差范围应查明原因，并及时报监理工程师。（ 2 ）沿路线每 500m 宜有一个水准点。在结构物附近、高填深挖地段、工程量集中及地形复杂地段，宜增设临时水准点。临时水准点应符合相应等级和精度要求，并与相邻水准点闭合。 2.2.4 中线放样（ 1 ）路基开工前，应采用坐标法进行全段中线放样，并固定路线主要控制桩。（ 2 ）中线放样时，应注意路线中线与结构物中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报监理工程师协调处理。 2.2.5 路基放样（ 1 ）横断面测量应逐桩施测，断面布置数量及横向测点应与设计对应，施测宽度应满足路基及排水设施的需要。（ 2 ）对深挖高填路段，每挖填 3 ～ 5m 或者一个边坡平台（碎落台）应复测中线和横断面。2.3 场地清理2.3.2 清理场地（ 1 ）路基用地范围内的树...
