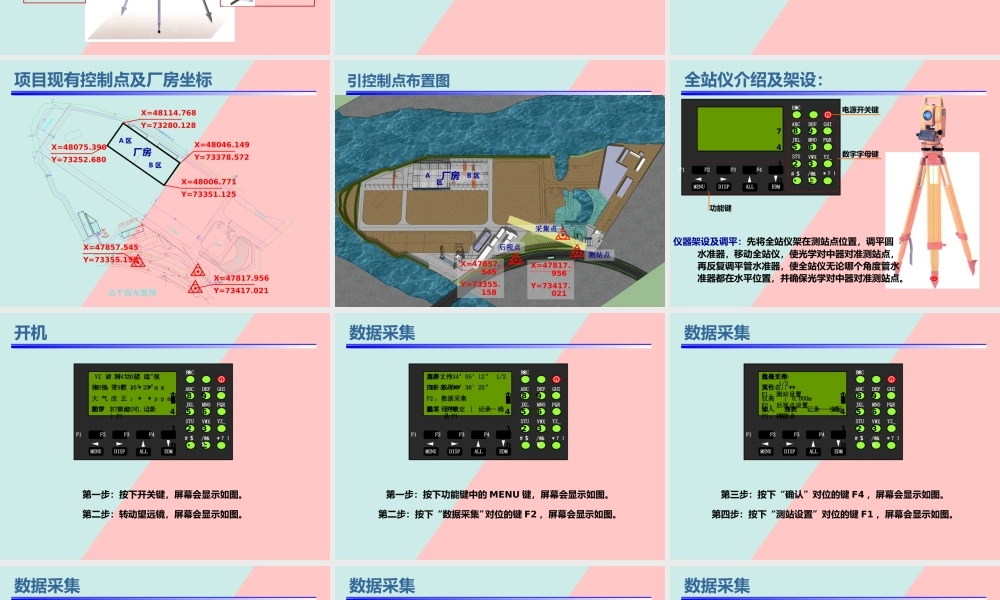

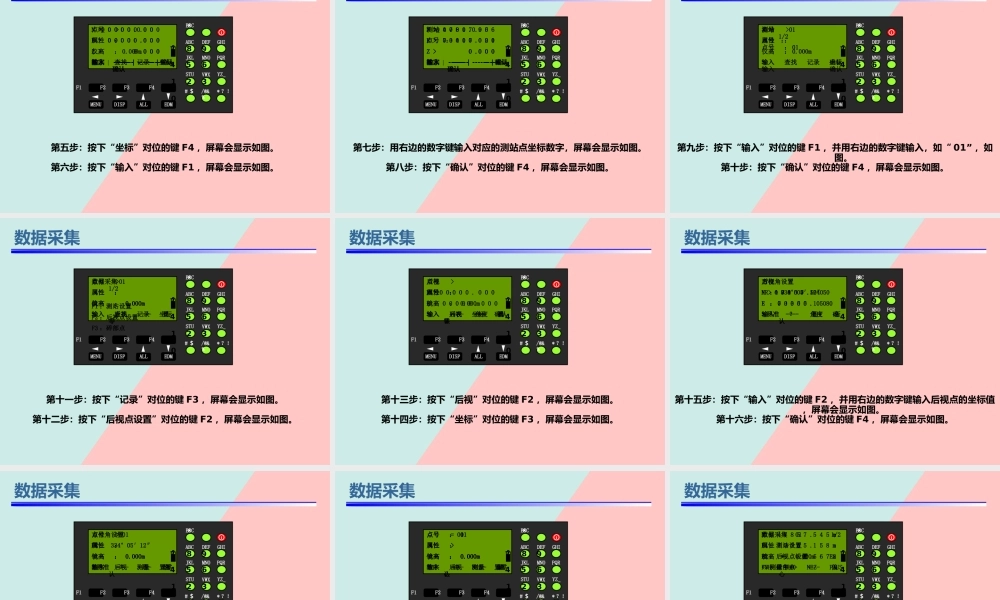

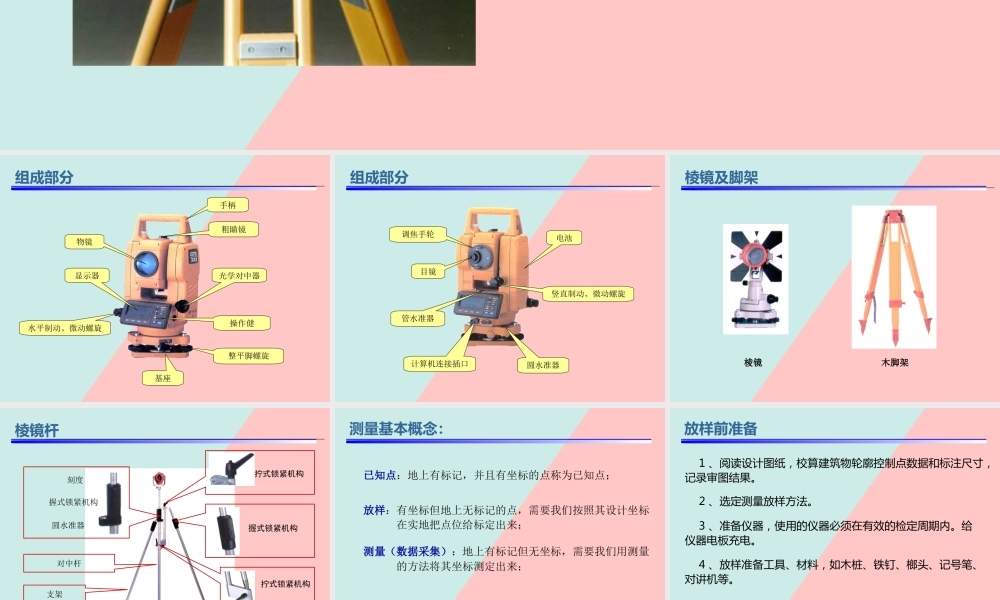

全站仪引点、放样操作组成部分手柄粗瞄镜光学对中器操作健整平脚螺旋物镜显示器基座水平制动、微动螺旋电池竖直制动、微动螺旋计算机连接插口调焦手轮目镜管水准器圆水准器组成部分棱镜木脚架棱镜及脚架拧式锁紧机构握式锁紧机构拧式锁紧机构刻度握式锁紧机构圆水准器对中杆支架棱镜杆测量基本概念： 已知点：地上有标记，并且有坐标的点称为已知点； 放样：有坐标但地上无标记的点，需要我们按照其设计坐标 在实地把点位给标定出来； 测量（数据采集）：地上有标记但无坐标，需要我们用测量 的方法将其坐标测定出来；放样前准备 1 、阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。 2 、选定测量放样方法。 3 、准备仪器，使用的仪器必须在有效的检定周期内。给仪器电板充电。 4 、放样准备工具、材料，如木桩、铁钉、榔头、记号笔、对讲机等。室外场地室外场地8560512248810货运码头10.22652121.82.451001238106.5320100.9米道路边标高为3.3011.145401210总平面布置图 项目现有控制点及厂房坐标X=47817.956Y=73417.021X=48006.771Y=73351.125X=48046.149Y=73378.572X=48114.768Y=73280.128X=48075.390Y=73252.680X=47857.545Y=73355.158厂房A 区B 区引控制点布置图X=47817.956Y=73417.021X=47857.545Y=73355.158厂房A区B 区测站点后视点采集点全站仪介绍及架设：±·123456789F10MENUF2F3F4DISPALLEDMESC# ＄%ABCSTU/@&* ？！DEFGHIJKLMNOPQRVWXYZ_★电源开关键功能键数字字母键仪器架设及调平：先将全站仪架在测站点位置，调平圆 水准器，移动全站仪，使光学对中器对准测站点， 再反复调平管水准器，使全站仪无论哪个角度管水 准器都在水平位置，并确保光学对中器对准测站点。开机±·123456789F10MENUF2F3F4DISPALLEDMESC# ＄%ABCSTU/@&* ？！DEFGHIJKLMNOPQRVWXYZ_★请 转 动 望 远 镜棱 镜 常 数 ： * * m m大 气 改 正 ： * * p p mFOIF RTS 630V1. 32第一步：按下开关键，屏幕会显示如图。第二步：转动望远镜，屏幕会显示如图。 VZ ： 334°05′12″ HR ： 195°36′25″置零 ∣ 锁定 ∣ 记录 ∣ P1数据采集±·123456789F10MENUF2F3F4DISPALLEDMESC# ＄%ABCSTU/@&* ？！DEFGHIJKLMNOPQRVWXYZ_★第一步：按下功能键中的 MENU 键，屏幕会显示如图。第二步：按下“数据采集”对位的键 F2 ，屏幕会显示如图。菜单 1/2F1 ：放样F2 ：数据采集F3 ：...
