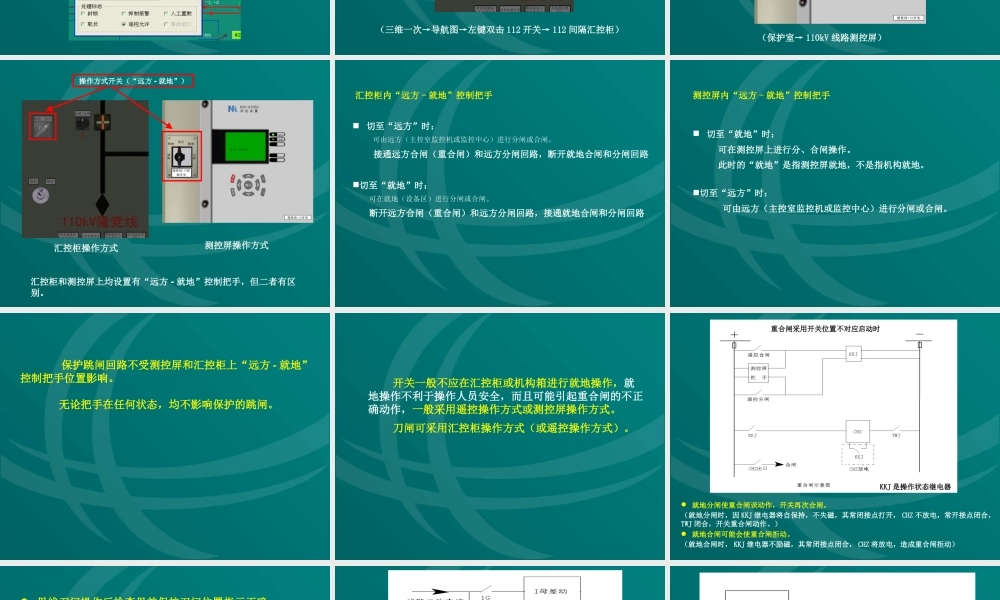

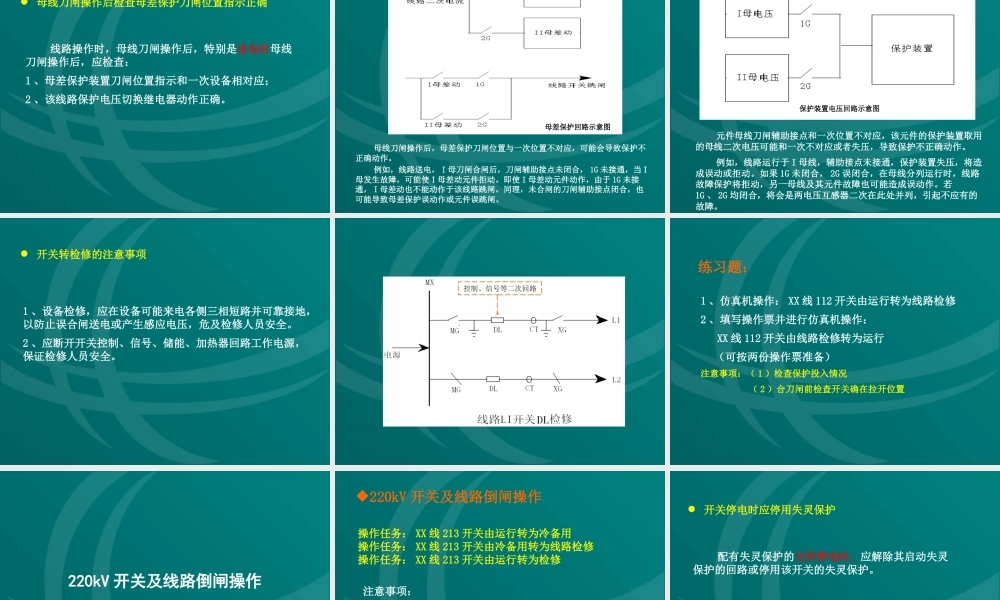

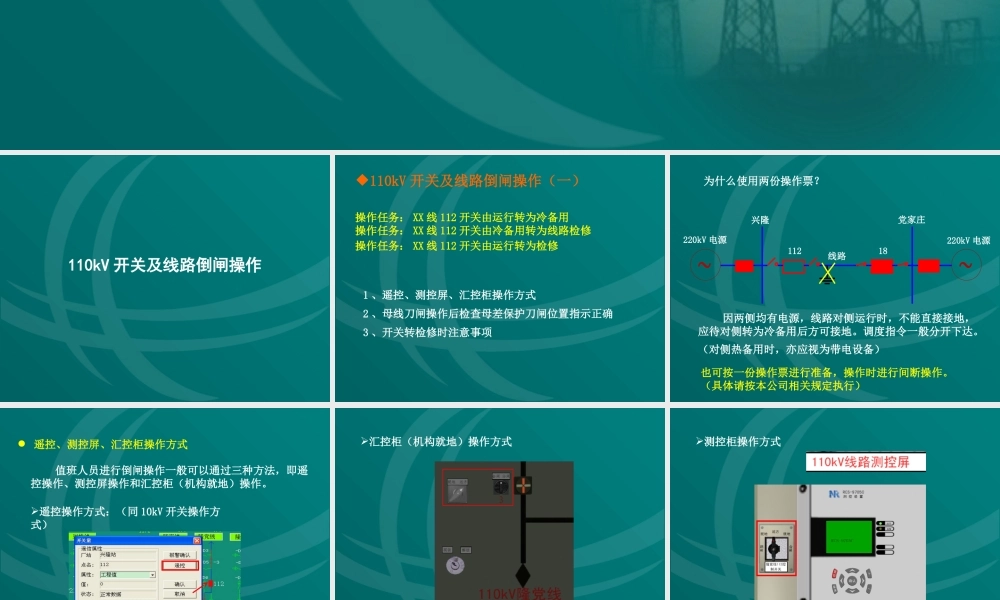

变电站倒闸操作部分110kV 开关及线路倒闸操作110kV 开关及线路倒闸操作（一）1 、遥控、测控屏、汇控柜操作方式2 、母线刀闸操作后检查母差保护刀闸位置指示正确3 、开关转检修时注意事项操作任务： XX 线 112 开关由运行转为冷备用操作任务： XX 线 112 开关由冷备用转为线路检修操作任务： XX 线 112 开关由运行转为检修~兴隆党家庄~11218220kV 电源220kV 电源为什么使用两份操作票？线路 因两侧均有电源，线路对侧运行时，不能直接接地，应待对侧转为冷备用后方可接地。调度指令一般分开下达。（对侧热备用时，亦应视为带电设备）也可按一份操作票进行准备，操作时进行间断操作。（具体请按本公司相关规定执行） 值班人员进行倒闸操作一般可以通过三种方法，即遥控操作、测控屏操作和汇控柜（机构就地）操作。 遥控、测控屏、汇控柜操作方式遥控操作方式：（同 10kV 开关操作方式）汇控柜（机构就地）操作方式（三维一次→导航图→左键双击 112 开关→ 112 间隔汇控柜）测控柜操作方式（保护室→ 110kV 线路测控屏）汇控柜操作方式测控屏操作方式汇控柜和测控屏上均设置有“远方 - 就地”控制把手，但二者有区别。操作方式开关（“远方 - 就地”）汇控柜内“远方 - 就地”控制把手 切至“远方”时： 可由远方（主控室监控机或监控中心）进行分闸或合闸。 接通远方合闸（重合闸）和远方分闸回路，断开就地合闸和分闸回路切至“就地”时： 可在就地（设备区）进行分闸或合闸。 断开远方合闸（重合闸）和远方分闸回路，接通就地合闸和分闸回路 测控屏内“远方 - 就地”控制把手 切至“就地”时： 可在测控屏上进行分、合闸操作。 此时的“就地”是指测控屏就地，不是指机构就地。切至“远方”时： 可由远方（主控室监控机或监控中心）进行分闸或合闸。 保护跳闸回路不受测控屏和汇控柜上“远方 - 就地”控制把手位置影响。 无论把手在任何状态，均不影响保护的跳闸。 开关一般不应在汇控柜或机构箱进行就地操作，就地操作不利于操作人员安全，而且可能引起重合闸的不正确动作，一般采用遥控操作方式或测控屏操作方式。 刀闸可采用汇控柜操作方式（或遥控操作方式）。 就地分闸使重合闸误动作，开关再次合闸。（就地分闸时，因 KKJ 继电器将自保持，不失磁，其常闭接点打开， CHZ 不放电，常开接点闭合，TWJ 闭合，开关重合闸动作。） 就地合闸可能会使重合闸...
