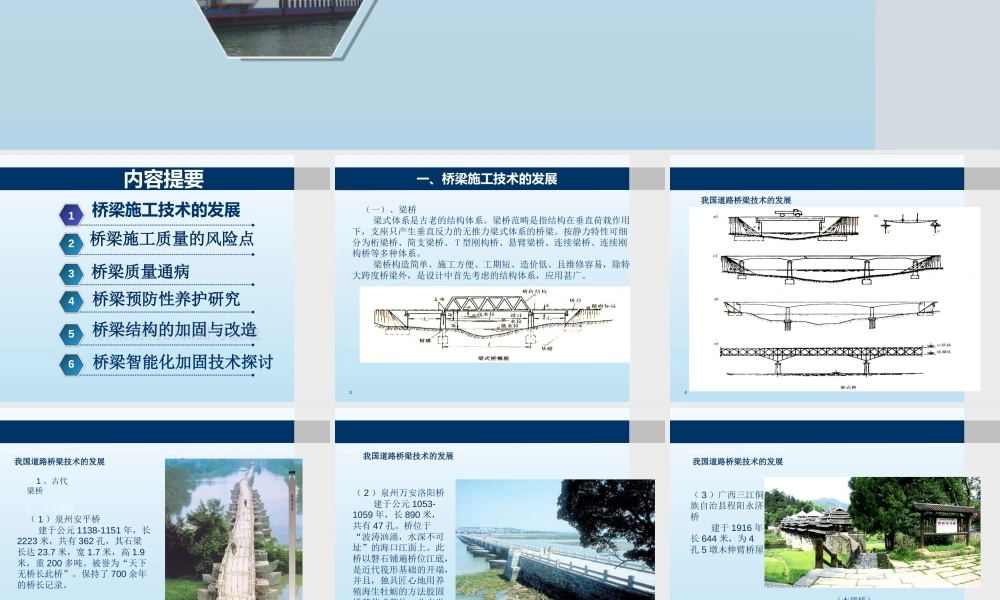

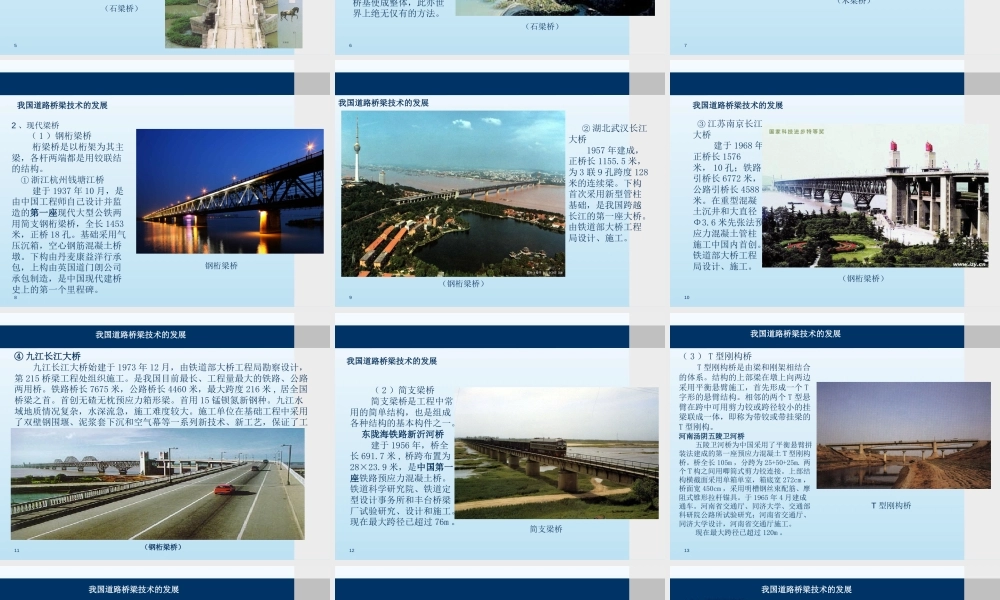

桥梁施工质量风险点及通病防治内容提要桥梁施工技术的发展12 3 4536桥梁结构的加固与改造桥梁结构的加固与改造 桥梁施工质量的风险点桥梁质量通病桥梁预防性养护研究桥梁智能化加固技术探讨3 （一）、梁桥 梁式体系是古老的结构体系。梁桥范畴是指结构在垂直荷载作用下，支座只产生垂直反力的无推力梁式体系的桥梁。按静力特性可细分为桁梁桥、简支梁桥、 T 型刚构桥、悬臂梁桥、连续梁桥、连续刚构桥等多种体系。 梁桥构造简单、施工方便、工期短、造价低、且维修容易，除特大跨度桥梁外，是设计中首先考虑的结构体系，应用甚广。一、桥梁施工技术的发展4我国道路桥梁技术的发展 5我国道路桥梁技术的发展1 、古代梁桥（ 1 ）泉州安平桥 建于公元 1138-1151 年，长2223 米，共有 362 孔，其石梁长达 23.7 米，宽 1.7 米，高 1.9米，重 200 多吨。被誉为“天下无桥长此桥”。保持了 700 余年的桥长记录。（石梁桥）1 、古代梁桥6我国道路桥梁技术的发展（ 2 ）泉州万安洛阳桥 建于公元 1053-1059 年，长 890 米，共有 47 孔。桥位于“波涛汹涌，水深不可址”的海口江面上。此桥以磐石铺遍桥位江底，是近代筏形基础的开端，并且，独具匠心地用养殖海生牡蛎的方法胶固桥基使成整体，此亦世界上绝无仅有的方法。 （石梁桥）7我国道路桥梁技术的发展 （ 3 ）广西三江侗族自治县程阳永济桥 建于 1916 年，长 644 米，为 4孔 5 墩木伸臂桥屋。 （木梁桥）8我国道路桥梁技术的发展 2 、现代梁桥 （ 1 ）钢桁梁桥 桁梁桥是以桁架为其主梁，各杆两端都是用铰联结的结构。 ① 浙江杭州钱塘江桥 建于 1937 年 10 月，是由中国工程师自己设计并监造的第一座现代大型公铁两用简支钢桁梁桥，全长 1453米，正桥 18 孔。基础采用气压沉箱，空心钢筋混凝土桥墩。下构由丹麦康益洋行承包，上构由英国道门朗公司承包制造，是中国现代建桥史上的第一个里程碑。 钢桁梁桥9我国道路桥梁技术的发展 ② 湖北武汉长江大桥 1957 年建成，正桥长 1155.5 米，为 3 联 9 孔跨度 128米的连续梁。下构首次采用新型管柱基础，是我国跨越长江的第一座大桥。由铁道部大桥工程局设计、施工。 （钢桁梁桥）10我国道路桥梁技术的发展 ③ 江苏南京长江大桥 建于 1968 年，正桥长 1576米， 10 孔；铁路引桥长 6772 米，公路引桥长 4588米。在重型混凝土沉井和大直径Φ3.6 米先张法预应力混凝土...
