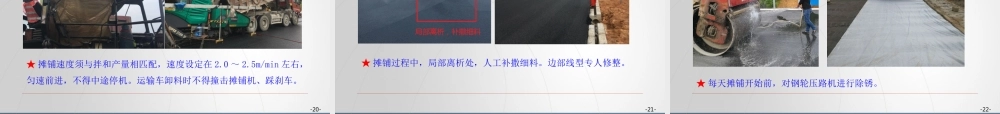

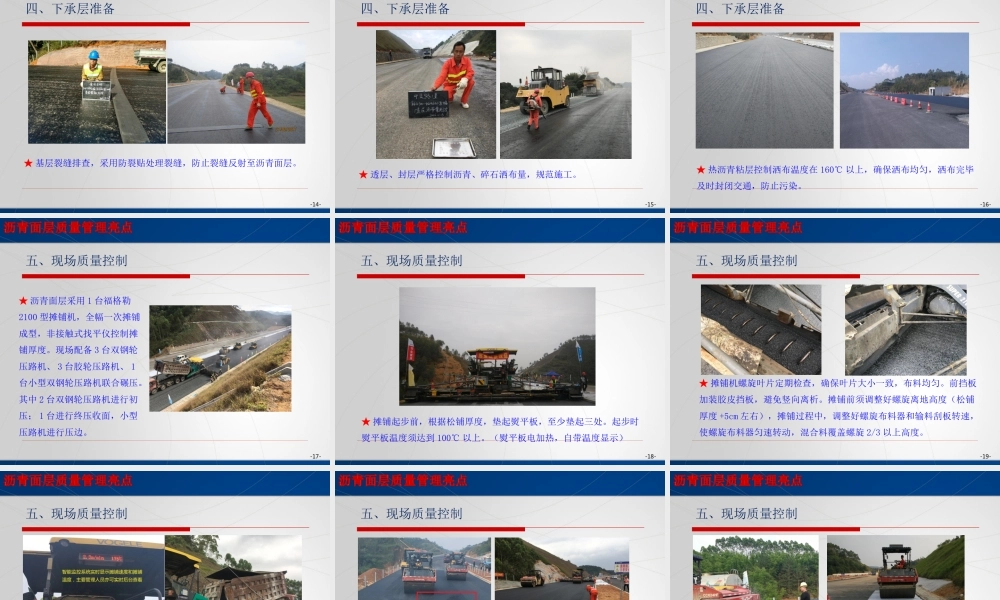

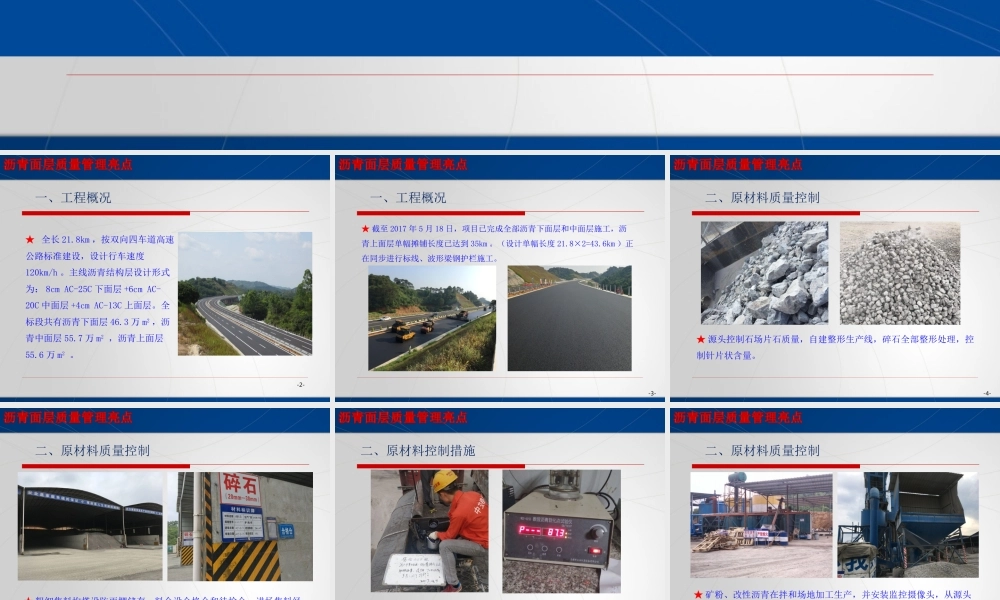

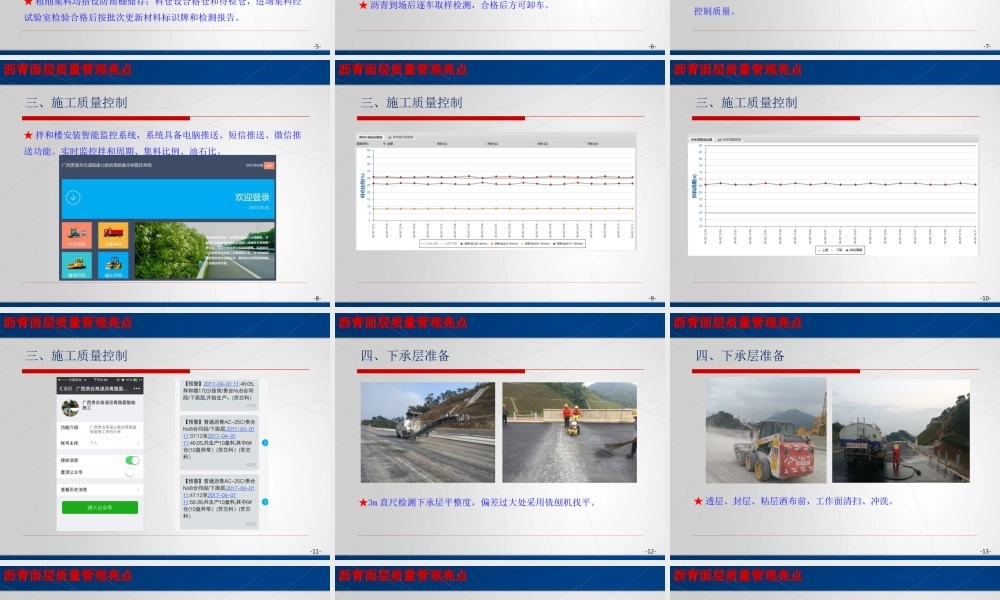

沥青混凝土面层施工质量控制 -2- 一、工程概况★ 全长 21.8km ，按双向四车道高速公路标准建设，设计行车速度120km/h 。主线沥青结构层设计形式为： 8cm AC-25C 下面层 +6cm AC-20C 中面层 +4cm AC-13C 上面层。全标段共有沥青下面层 46.3 万 m2 ，沥青中面层 55.7 万 m2 ，沥青上面层55.6 万 m2 。-3- 一、工程概况★ 截至 2017 年 5 月 18 日，项目已完成全部沥青下面层和中面层施工，沥青上面层单幅摊铺长度已达到 35km 。（设计单幅长度 21.8×2=43.6km ）正在同步进行标线、波形梁钢护栏施工。-4- 二、原材料质量控制 ★ 源头控制石场片石质量，自建整形生产线，碎石全部整形处理，控制针片状含量。-5- 二、原材料质量控制 ★ 粗细集料均搭设防雨棚储存；料仓设合格仓和待检仓，进场集料经试验室检验合格后按批次更新材料标识牌和检测报告。-6-二、原材料控制措施★ 沥青到场后逐车取样检测，合格后方可卸车。-7- 二、原材料质量控制 ★ 矿粉、改性沥青在拌和场地加工生产，并安装监控摄像头，从源头控制质量。-8-三、施工质量控制 ★ 拌和楼安装智能监控系统，系统具备电脑推送、短信推送、微信推送功能。实时监控拌和周期、集料比例、油石比。-9-三、施工质量控制 -10-三、施工质量控制 -11-三、施工质量控制 -12-四、下承层准备★3m 直尺检测下承层平整度，偏差过大处采用铣刨机找平。-13-四、下承层准备★ 透层、封层、粘层洒布前，工作面清扫、冲洗。-14-四、下承层准备★ 基层裂缝排查，采用防裂贴处理裂缝，防止裂缝反射至沥青面层。-15-四、下承层准备★ 透层、封层严格控制沥青、碎石洒布量，规范施工。-16-四、下承层准备★ 热沥青粘层控制洒布温度在 160℃ 以上，确保洒布均匀，洒布完毕及时封闭交通，防止污染。-17-五、现场质量控制★ 沥青面层采用 1 台福格勒2100 型摊铺机，全幅一次摊铺成型，非接触式找平仪控制摊铺厚度。现场配备 3 台双钢轮压路机、 3 台胶轮压路机、 1台小型双钢轮压路机联合碾压。其中 2 台双钢轮压路机进行初压； 1 台进行终压收面，小型压路机进行压边。-18-五、现场质量控制★ 摊铺起步前，根据松铺厚度，垫起熨平板，至少垫起三处。起步时熨平板温度须达到 100℃ 以上。（熨平板电加热，自带温度显示）-19-五、现场质量控制★ 摊铺机螺旋叶片定期检查，确保叶片大小一致，布料均匀。前挡板加装胶皮挡板，避免竖向离析...
