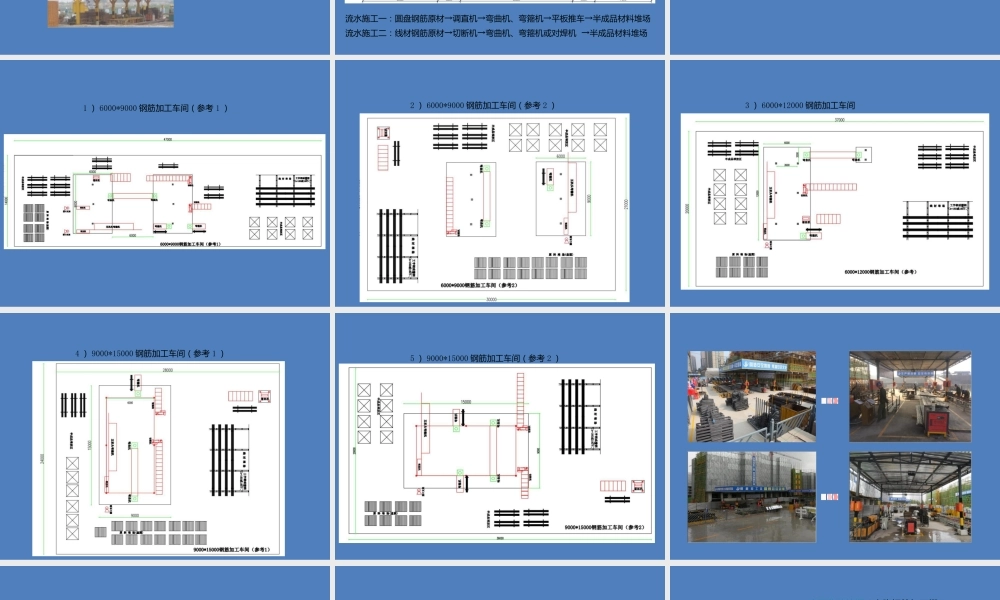

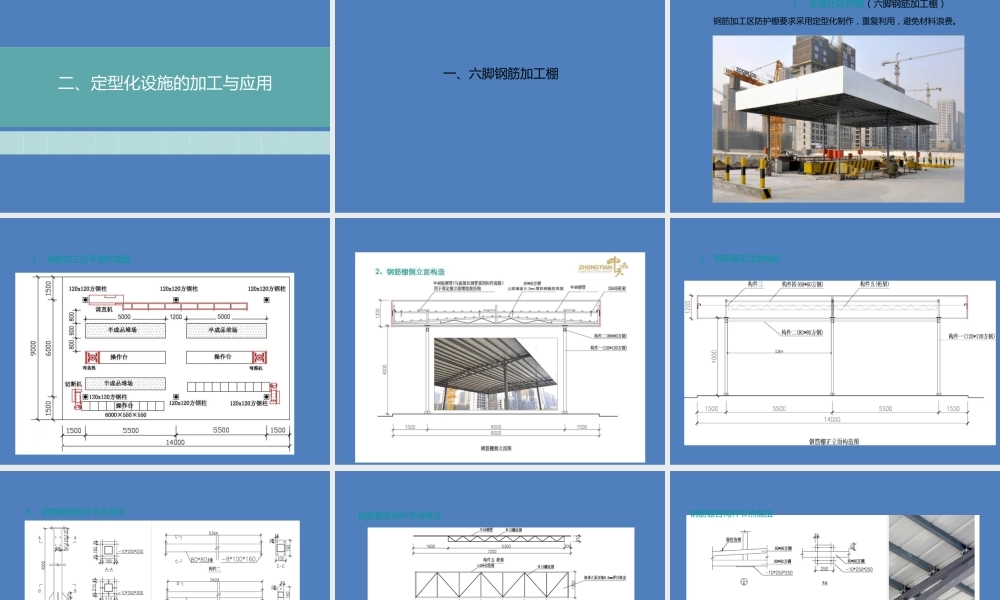

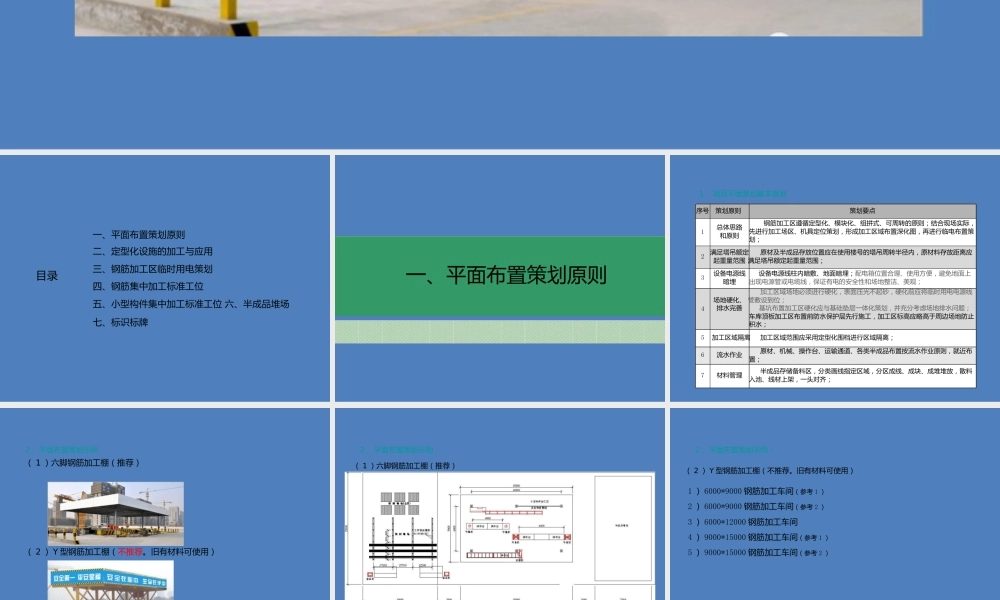

钢筋加工区作业指导书一、平面布置策划原则二、定型化设施的加工与应用三、钢筋加工区临时用电策划四、钢筋集中加工标准工位目录五、小型构件集中加工标准工位 六、半成品堆场七、标识标牌一、平面布置策划原则1 、项目平面策划基本原则序号 策划原则策划要点钢筋加工区遵循定型化、模块化、组拼式、可周转的原则；结合现场实际，先进行加工场区、机具定位策划，形成加工区域布置深化图，再进行临电布置策划；总体思路和原则1满足塔吊额定原材及半成品存放位置应在使用楼号的塔吊周转半径内，原材料存放距离应23起重量范围 满足塔吊额定起重量范围；设备电源线暗埋设备电源线柱内暗敷、地面暗埋；配电箱位置合理、使用方便，避免地面上出现电源管或电缆线，保证有电的安全性和场地整洁、美观；加工区域场地必须进行硬化，表面压光不起砂，硬化前应将临时用电电源线场地硬化、 管敷设到位；排水完善 基坑布置加工区硬化应与基础垫层一体化策划，并充分考虑场地排水问题；4车库顶板加工区布置前防水保护层先行施工，加工区标高应略高于周边场地防止积水；5 加工区域隔离加工区域范围应采用定型化围档进行区域隔离；原材、机械、操作台、运输通道、各类半成品布置按流水作业原则，就近布置；67流水作业材料管理半成品存储备料区，分类画线指定区域，分区成线、成块、成堆堆放，散料入池、线材上架，一头对齐；2 、平面布置策划示例：（ 1 ）六脚钢筋加工棚（推荐）（ 2 ） Y 型钢筋加工棚（不推荐。旧有材料可使用）2 、平面布置策划示例：（ 1 ）六脚钢筋加工棚（推荐）流水施工一：圆盘钢筋原材→调直机→弯曲机、弯箍机→平板推车→半成品材料堆场流水施工二：线材钢筋原材→切断机→弯曲机、弯箍机或对焊机 →半成品材料堆场2 、平面布置策划示例：（ 2 ） Y 型钢筋加工棚（不推荐。旧有材料可使用）1 ） 6000*9000 钢筋加工车间（参考 1 ）2 ） 6000*9000 钢筋加工车间（参考 2 ）3 ） 6000*12000 钢筋加工车间4 ） 9000*15000 钢筋加工车间（参考 1 ）5 ） 9000*15000 钢筋加工车间（参考 2 ）1 ） 6000*9000 钢筋加工车间（参考 1 ）2 ） 6000*9000 钢筋加工车间（参考 2 ）3 ） 6000*12000 钢筋加工车间4 ） 9000*15000 钢筋加工车间（参考 1 ）5 ） 9000*15000 钢筋加工车间（参考 2 ）二、定型化设施的加工与应用一、六脚钢筋加工棚1 、定型化防护棚（六脚钢筋加工...
