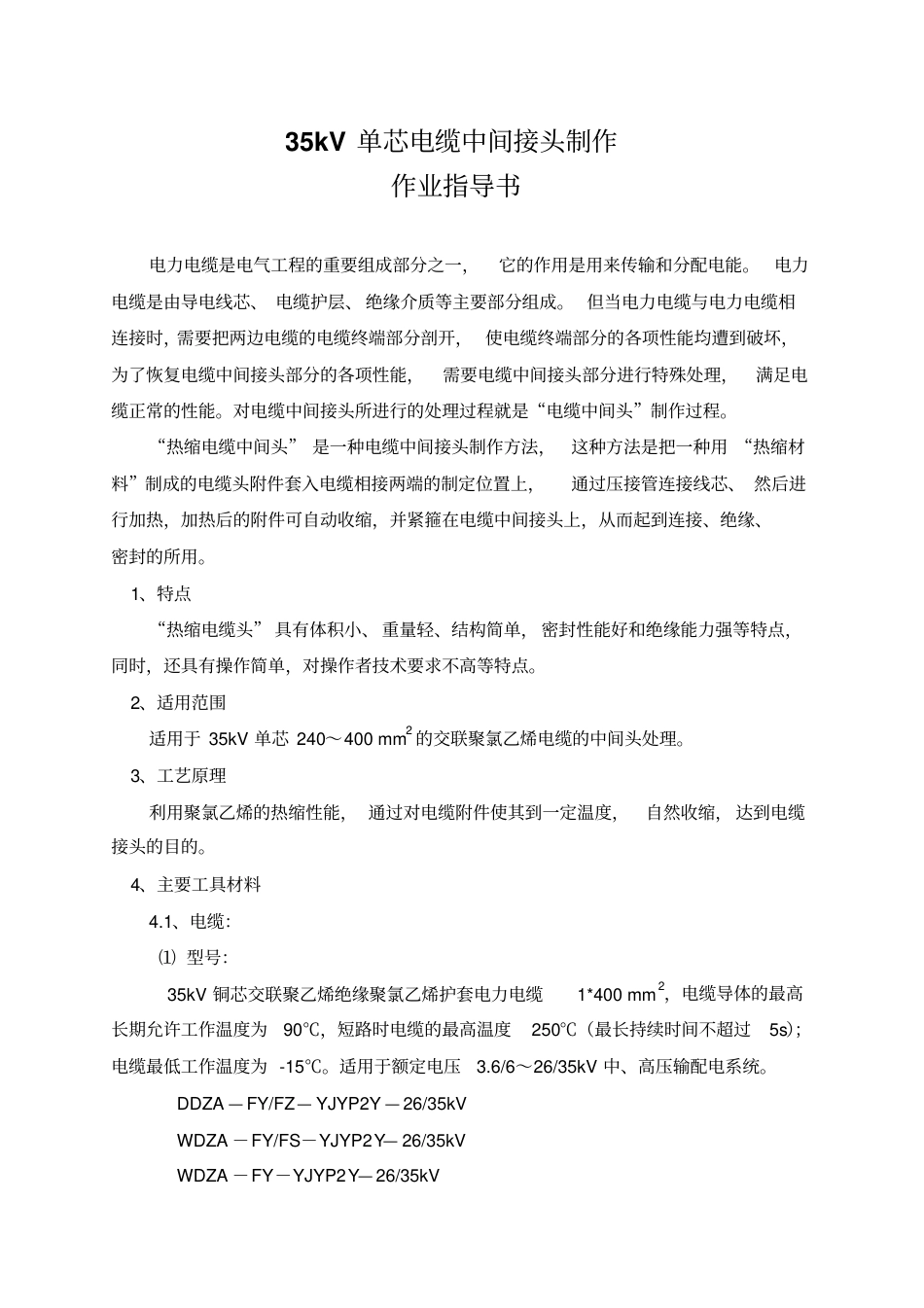

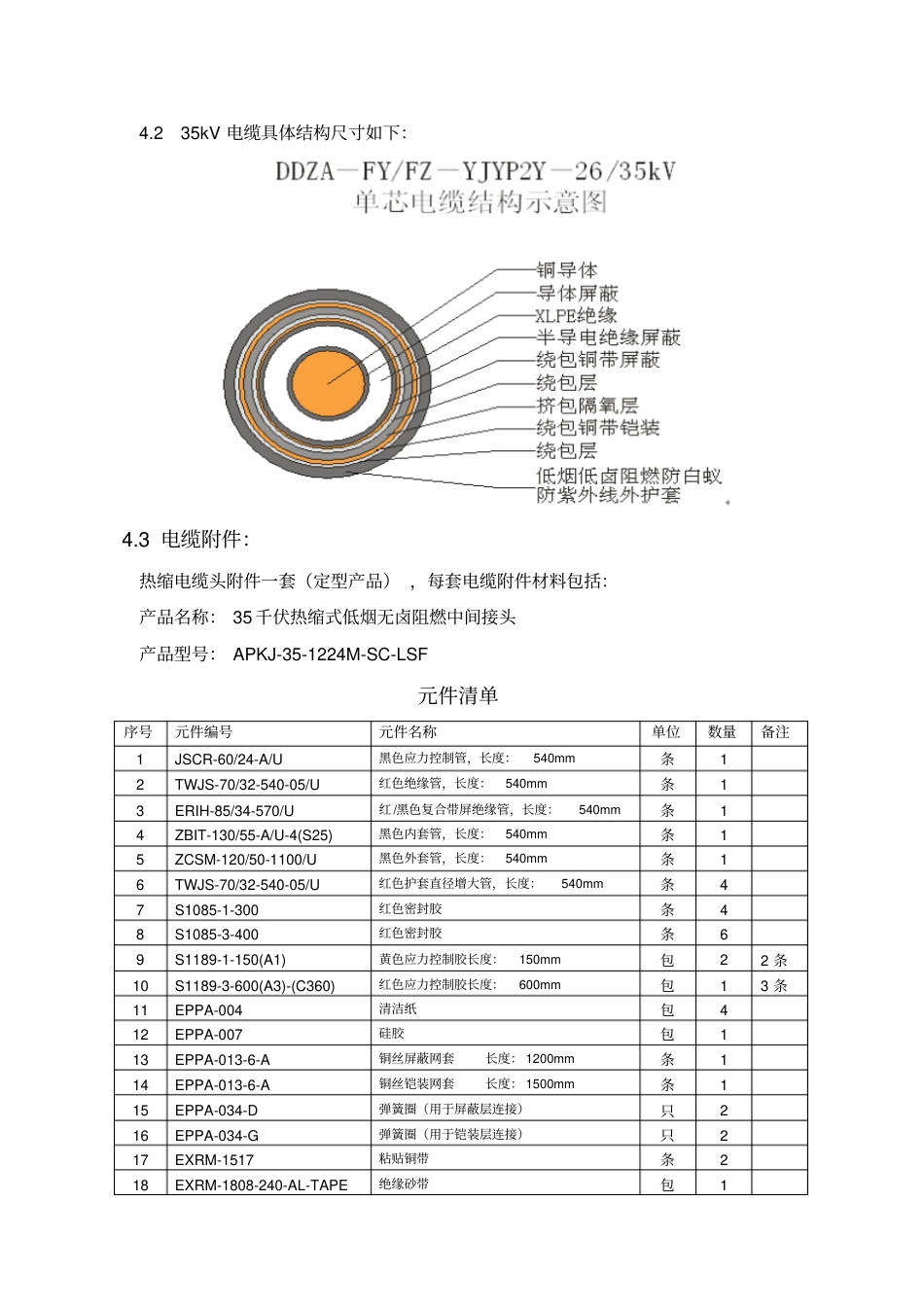

35kV 单芯电缆中间接头制作作业指导书电力电缆是电气工程的重要组成部分之一，它的作用是用来传输和分配电能。电力电缆是由导电线芯、 电缆护层、 绝缘介质等主要部分组成。 但当电力电缆与电力电缆相连接时，需要把两边电缆的电缆终端部分剖开， 使电缆终端部分的各项性能均遭到破坏，为了恢复电缆中间接头部分的各项性能，需要电缆中间接头部分进行特殊处理，满足电缆正常的性能。对电缆中间接头所进行的处理过程就是“电缆中间头”制作过程。“热缩电缆中间头” 是一种电缆中间接头制作方法，这种方法是把一种用 “热缩材料”制成的电缆头附件套入电缆相接两端的制定位置上，通过压接管连接线芯、 然后进行加热，加热后的附件可自动收缩，并紧箍在电缆中间接头上，从而起到连接、绝缘、密封的所用。1、特点“热缩电缆头” 具有体积小、 重量轻、结构简单， 密封性能好和绝缘能力强等特点，同时，还具有操作简单，对操作者技术要求不高等特点。2、适用范围适用于 35kV 单芯 240～400 mm2 的交联聚氯乙烯电缆的中间头处理。3、工艺原理利用聚氯乙烯的热缩性能， 通过对电缆附件使其到一定温度，自然收缩， 达到电缆接头的目的。4、主要工具材料4.1、电缆：⑴ 型号：35kV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆1*400 mm2，电缆导体的最高长期允许工作温度为90℃，短路时电缆的最高温度250℃（最长持续时间不超过5s）；电缆最低工作温度为 -15℃。适用于额定电压3.6/6～26/35kV 中、高压输配电系统。DDZA — FY/FZ— YJYP2Y — 26/35kV WDZA －FY/FS－YJYP2Y— 26/35kV WDZA －FY－YJYP2Y— 26/35kV 4.2 35kV 电缆具体结构尺寸如下：4.3 电缆附件：热缩电缆头附件一套（定型产品） ，每套电缆附件材料包括：产品名称： 35 千伏热缩式低烟无卤阻燃中间接头产品型号： APKJ-35-1224M-SC-LSF 元件清单序号元件编号元件名称单位数量备注1 JSCR-60/24-A/U 黑色应力控制管，长度：540mm 条1 2 TWJS-70/32-540-05/U 红色绝缘管，长度：540mm 条1 3 ERIH-85/34-570/U 红 /黑色复合带屏绝缘管，长度：540mm 条1 4 ZBIT-130/55-A/U-4(S25) 黑色内套管，长度：540mm 条1 5 ZCSM-120/50-1100/U 黑色外套管，长度：540mm 条1 6 TWJS-70/32-540-05/U 红色护套直径增大管，长度：540mm 条4 7 S1085-1-300 红色密封胶条4 8 S1085-3-400 红色密封胶条6 9 S1189-1-150(A1) 黄色应力控...
