盾构法隧道施工质量通病及防治ppt（109页）VIP免费

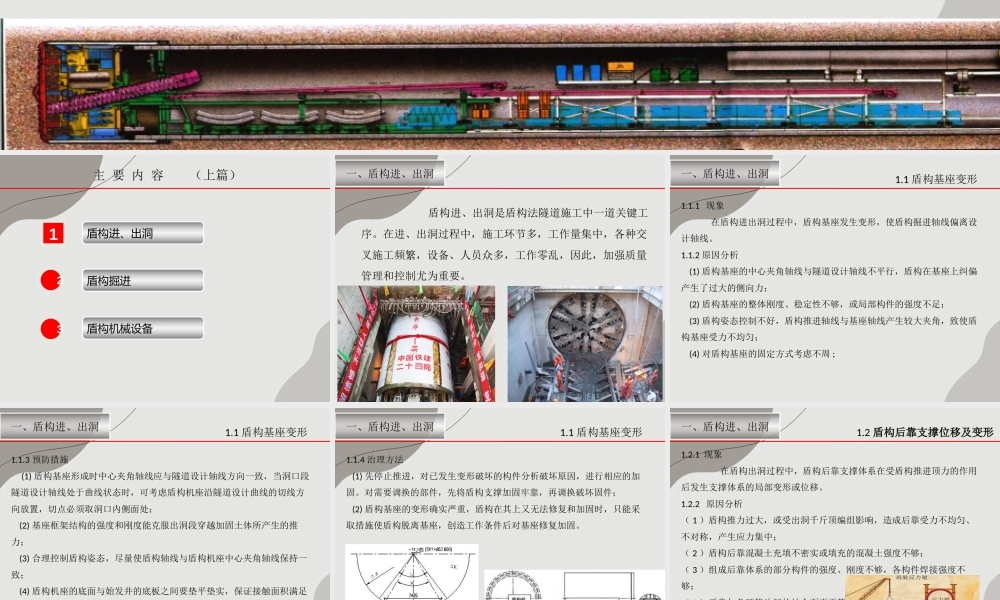

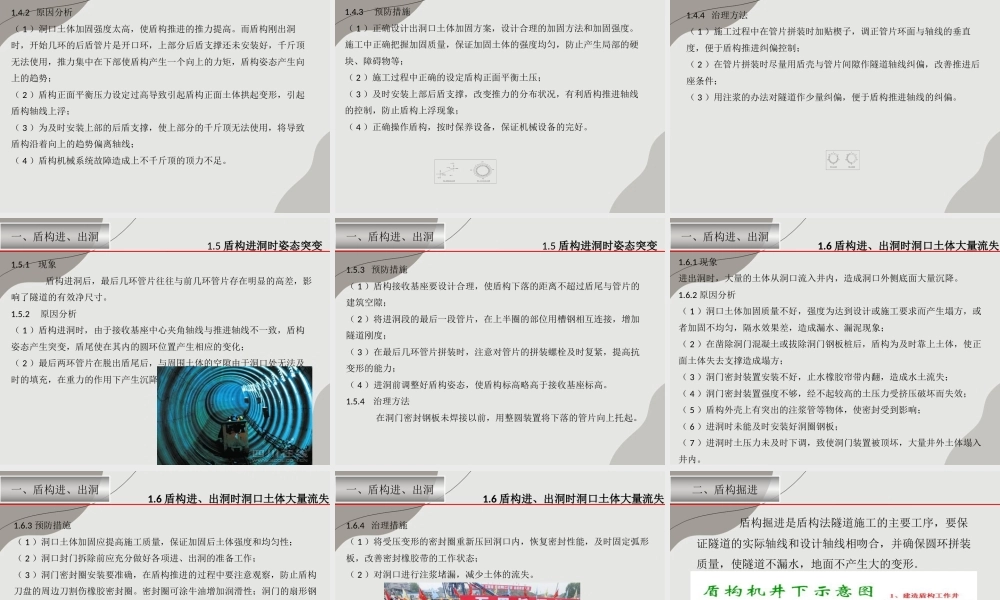

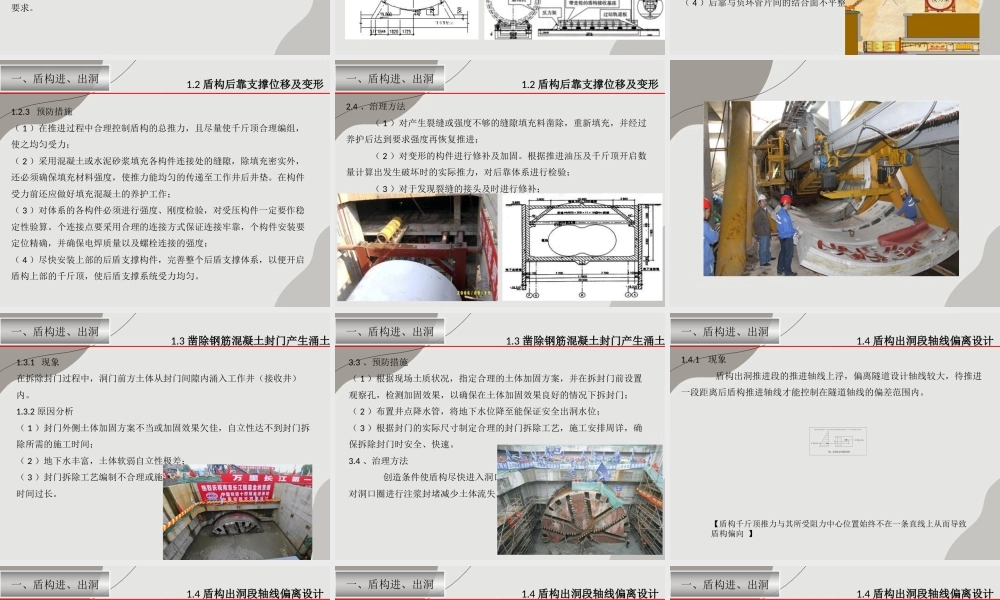

盾构法隧道施工质量通病及防治主 要 内 容 （上篇）1盾构进、出洞23 盾构掘进盾构机械设备 盾构进、出洞是盾构法隧道施工中一道关键工序。在进、出洞过程中，施工环节多，工作量集中，各种交叉施工频繁，设备、人员众多，工作零乱，因此，加强质量管理和控制尤为重要。一、盾构进、出洞一、盾构进、出洞1.1 盾构基座变形1.1.1 现象 在盾构进出洞过程中，盾构基座发生变形，使盾构掘进轴线偏离设计轴线。1.1.2 原因分析 (1) 盾构基座的中心夹角轴线与隧道设计轴线不平行，盾构在基座上纠偏产生了过大的侧向力； (2) 盾构基座的整体刚度、稳定性不够，或局部构件的强度不足； (3) 盾构姿态控制不好，盾构推进轴线与基座轴线产生较大夹角，致使盾构基座受力不均匀； (4) 对盾构基座的固定方式考虑不周 ;一、盾构进、出洞1.1 盾构基座变形1.1.3 预防措施 (1) 盾构基座形成时中心夹角轴线应与隧道设计轴线方向一致，当洞口段隧道设计轴线处于曲线状态时，可考虑盾构机座沿隧道设计曲线的切线方向放置，切点必须取洞口内侧面处； (2) 基座框架结构的强度和刚度能克服出洞段穿越加固土体所产生的推力； (3) 合理控制盾构姿态，尽量使盾构轴线与盾构机座中心夹角轴线保持一致； (4) 盾构机座的底面与始发井的底板之间要垫平垫实，保证接触面积满足要求。一、盾构进、出洞1.1 盾构基座变形1.1.4 治理方法 (1) 先停止推进，对已发生变形破坏的构件分析破坏原因，进行相应的加固。对需要调换的部件，先将盾构支撑加固牢靠，再调换破坏固件； (2) 盾构基座的变形确实严重，盾构在其上又无法修复和加固时，只能采取措施使盾构脱离基座，创造工作条件后对基座修复加固。一、盾构进、出洞1.2 盾构后靠支撑位移及变形1.2.1 现象 在盾构出洞过程中，盾构后靠支撑体系在受盾构推进顶力的作用后发生支撑体系的局部变形或位移。1.2.2 原因分析（ 1 ）盾构推力过大，或受出洞千斤顶编组影响，造成后靠受力不均匀、不对称，产生应力集中；（ 2 ）盾构后靠混凝土充填不密实或填充的混凝土强度不够；（ 3 ）组成后靠体系的部分构件的强度、刚度不够，各构件焊接强度不够；（ 4 ）后靠与负环管片间的结合面不平整。一、盾构进、出洞1.2 盾构后靠支撑位移及变形1.2.3 预防措施（ 1 ）在推进过程中合理控制盾构的总推力，且尽量使千斤顶合理编组，使之均匀受力；（ 2 ）采用混凝土或水泥砂浆填充各构件连接处的缝隙，除...
