隧道工程临时设施标准化三维图册（46页）VIP免费

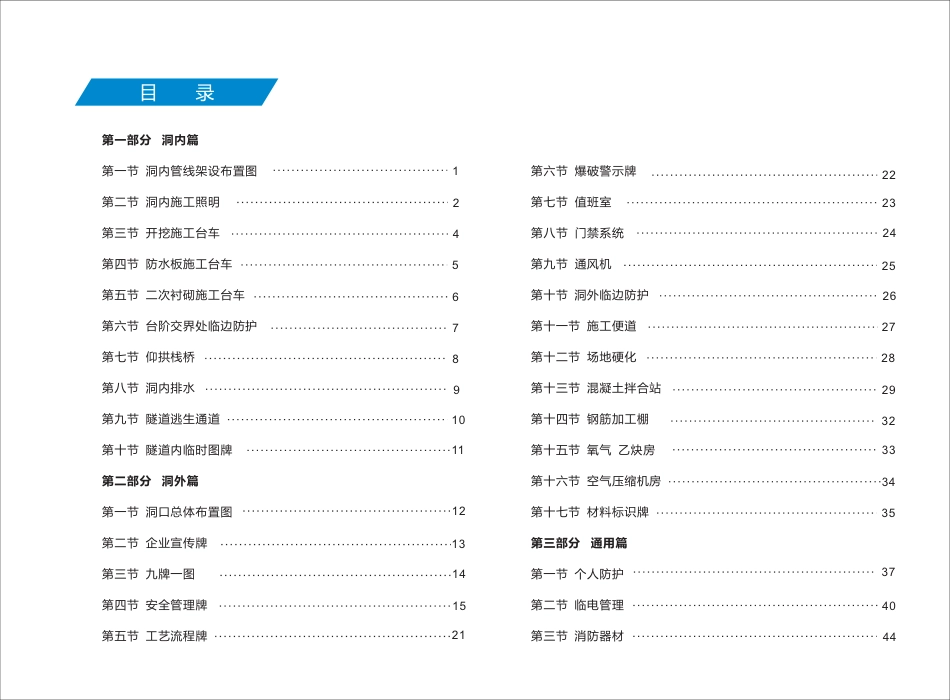

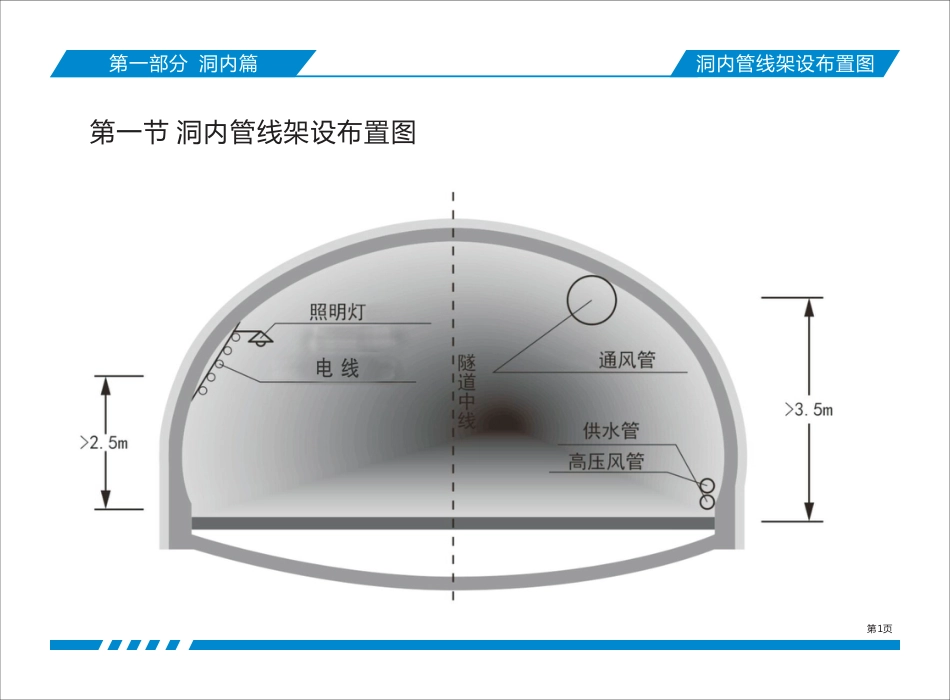

目 录第一部分 洞内篇第一节 洞内管线架设布置图第二节 洞内施工照明第三节 开挖施工台车第四节 防水板施工台车第五节 二次衬砌施工台车第六节 台阶交界处临边防护第七节 仰拱栈桥第八节 洞内排水第九节 隧道逃生通道第十节 隧道内临时图牌第二洞外篇第一节 洞口总体布置图第二节 企业宣传牌第三节 九牌一图第四节 安全管理牌部分 第五节 工艺流程牌第六节 爆破警示牌第七节 值班室第八节 门禁系统第九节 通风机第十节 洞外临边防护第十一节 施工便道第十二节 场地硬化第十三节 混凝土拌合站第十四节 钢筋加工棚第十五节 氧气 乙炔房第十六节 空气压缩机房第十七节 材料标识牌第三通用篇第一节 个人防护第二节 临电管理第三节 消防器材部分 1245678911121314152223242526272829323335404410213437洞内管线架设布置图第1页第一部分 洞内篇第一节 洞内管线架设布置图洞内施工照明说明: 第二节 洞内施工照明1、采用三相五线制系统供电。2、相线L1、L2、L3相序的绝缘颜色依次为黄、绿、红色； N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。3、电线固定于成洞段边墙上部不低于2.5米处。 4、成洞段额定电压不得超过220V。5、成洞段每隔10米设一处照明（宜采用节能灯），根据实 际情况设置灯箱。6、洞内应设置应急照明灯，每隔30米设一处。第2页第一部分 洞内篇2.1 成洞段施工照明洞内施工照明1、作业地段额定电压宜采用安全电压。2、隧道作业地段必须有足够的照明，未成洞地段每隔6米设挂灯。3、电线悬挂位置和高度满足安全用电规程要求。第3页第一部分 洞内篇说明: 2.2 未成洞段施工照明开 挖 施 工 台 车第一部分 洞内篇第三节 开挖施工台车说明:1、台阶法施工时，上台阶开挖台车高度应充分 考虑拱架划分段落与弃渣车安全行车高度； 开挖台车长度应根据隧道围岩等级，每次开 挖进尺长度而定，通常为6m；台车宽度应满 足两侧拱肩施工，两侧端部设伸缩装置。2、开挖台车高处应采用可移动式的临边防护装 置，爬梯应安装护栏。3、开挖台车上应配备与作业钻机连接的风管及 水管接口，数量应充分满足作业设备要求。4、开挖台车上严禁放置电焊机等电器设备。5、开挖台车照明应以移动落地式照明为主，但 必须符合安全用电要求。过线必须穿绝缘管。 照明灯数量及位置应满足现场施工需要。第4页防 水 板 施 工 台 车第四节 防水板施工台车说明:1、防水板台车高度应保证洞顶施工操作...
