名企盘扣式脚手架作业指导书2021ppt（74页）VIP免费

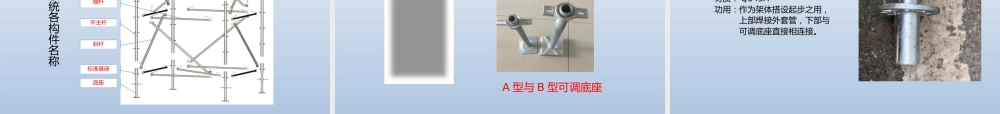

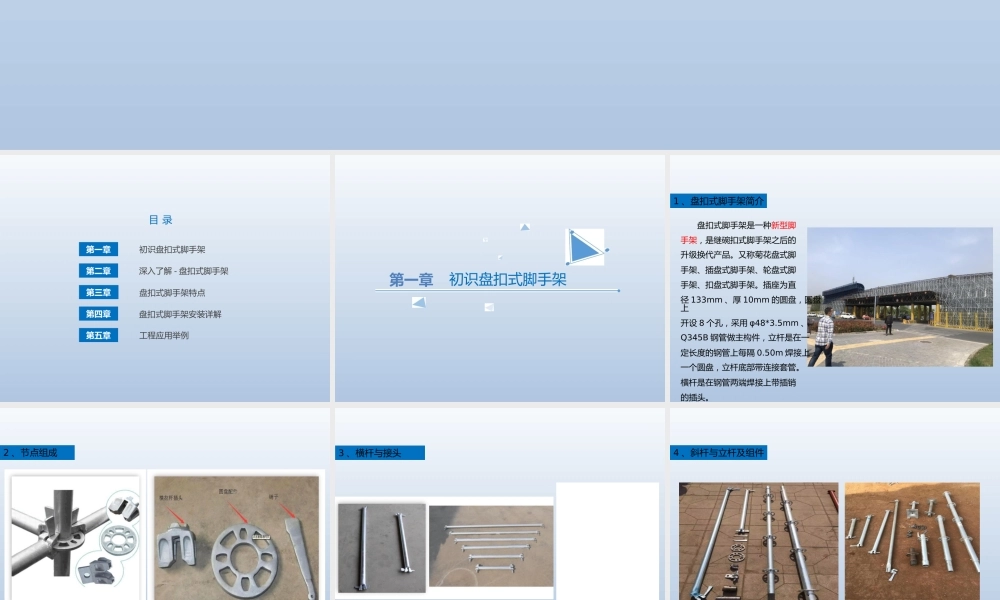

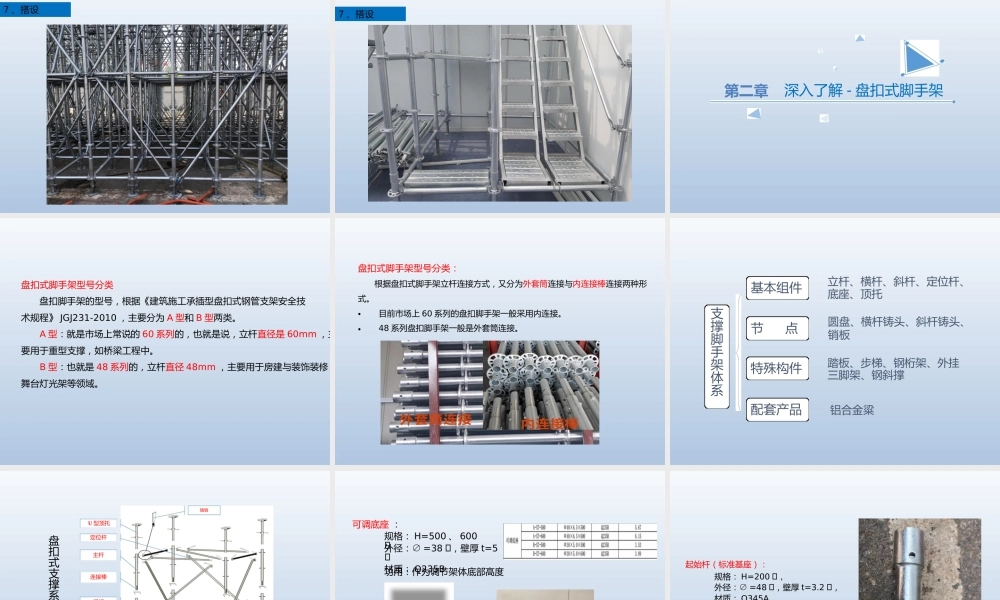

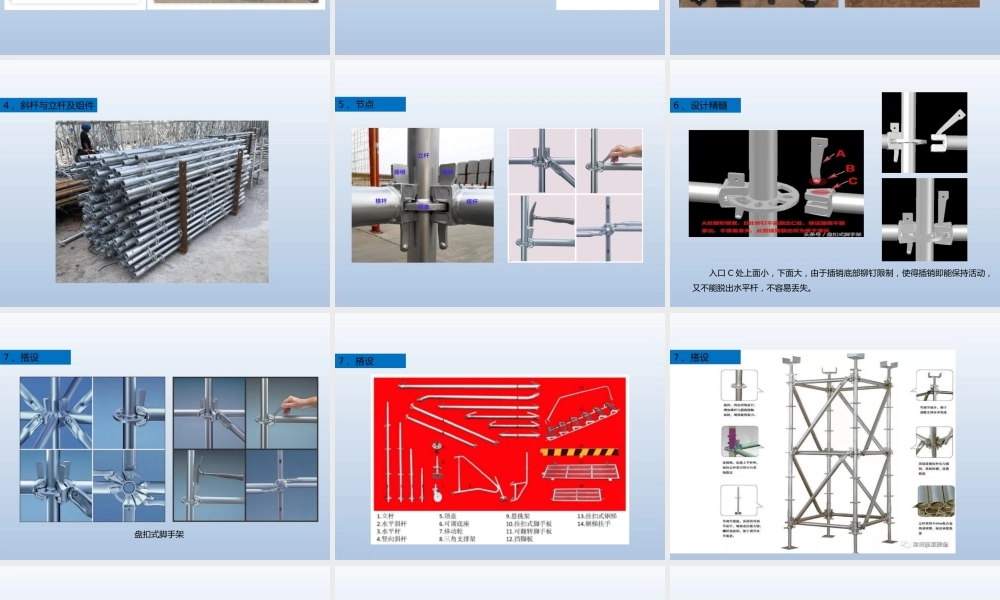

盘扣式脚手架作业指导书目 录第一章第二章第三章第四章第五章初识盘扣式脚手架深入了解 - 盘扣式脚手架盘扣式脚手架特点盘扣式脚手架安装详解工程应用举例初识盘扣式脚手架第一章1 、盘扣式脚手架简介盘扣式脚手架是一种新型脚手架，是继碗扣式脚手架之后的升级换代产品。又称菊花盘式脚手架、插盘式脚手架、轮盘式脚手架、扣盘式脚手架。插座为直径 133mm 、厚 10mm 的圆盘，圆盘上开设 8 个孔，采用 φ48*3.5mm 、Q345B 钢管做主构件，立杆是在一定长度的钢管上每隔 0.50m 焊接上一个圆盘，立杆底部带连接套管。横杆是在钢管两端焊接上带插销的插头。2 、节点组成3 、横杆与接头4 、斜杆与立杆及组件4 、斜杆与立杆及组件5 、节点6 、设计精髓入口 C 处上面小，下面大，由于插销底部铆钉限制，使得插销即能保持活动，又不能脱出水平杆，不容易丢失。7 、搭设盘扣式脚手架7 、搭设7 、搭设7 、搭设7 、搭设深入了解 - 盘扣式脚手架第二章盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-2010 ，主要分为 A 型和 B 型两类。A 型：就是市场上常说的 60 系列的，也就是说，立杆直径是 60mm ，主要用于重型支撑，如桥梁工程中。B 型：也就是 48 系列的，立杆直径 48mm ，主要用于房建与装饰装修舞台灯光架等领域。盘扣式脚手架型号分类：根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。••目前市场上 60 系列的盘扣脚手架一般采用内连接。48 系列盘扣脚手架一般是外套筒连接。立杆、横杆、斜杆、定位杆、底座、顶托基本组件节 点特殊构件配套产品支撑脚手架体系圆盘、横杆铸头、斜杆铸头、销板踏板、步梯、钢桁架、外挂三脚架、钢斜撑铝合金粱插销U 型顶托定位杆盘扣式支撑系统各构件名称主杆连接棒横杆平主杆斜杆标准基座底座可调底座 ：规格： H=500 、 600㎜外径：∅ =38 ㎜，壁厚 t=5㎜材质： Q235B功用：作为调节架体底部高度A 型与 B 型可调底座起始杆（标准基座）：规格： H=200 ㎜，外径：∅ =48 ㎜，壁厚 t=3.2 ㎜，材质： Q345A功用：作为架体搭设起步之用，上部焊接外套管，下部与可调底座直接相连接。立杆：规格： H=1000 ㎜、 1500 ㎜、 2000 ㎜、 2500mm 、 3000㎜；外径：∅ =48 ㎜，壁厚： t=3.2 ㎜；功用：用于与标准基座向连接，主要承力构件，每隔 500 ㎜焊接一...
