基础设施工艺亮点做法ppt（17页）VIP免费

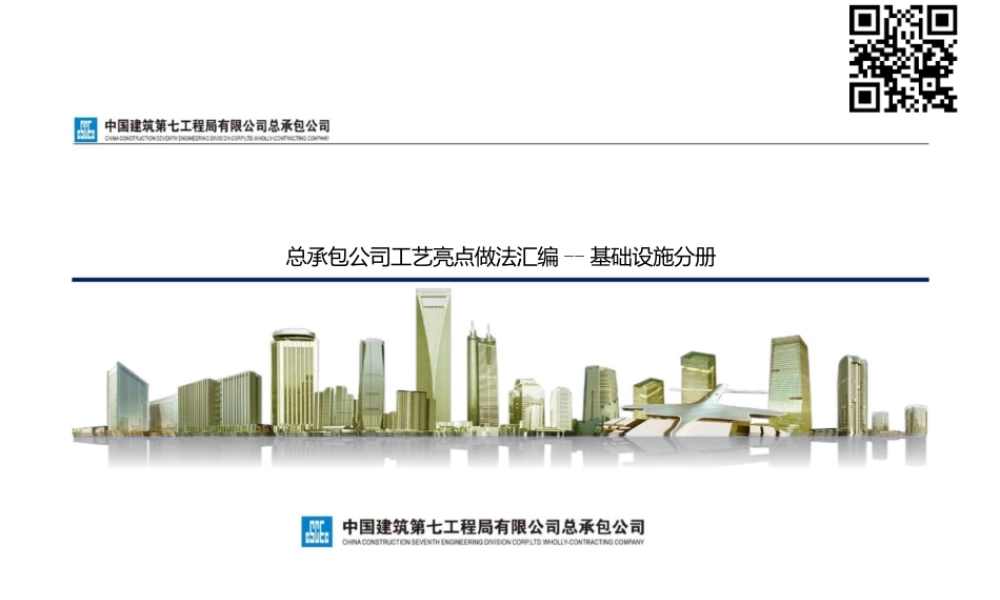

总承包公司工艺亮点做法汇编 -- 基础设施分册1. 桩头环切法施工工艺所属项目许信项目图 1-1 桩头环切破除示意图图 1-2 桩头环切破除效果图工艺说明：测量并标识桩顶标高，用手持切割机沿桩环切一周，用风镐剥离切割线以上砼，最后用风钻及楔形钢钎截断桩头并吊走。2 、预制箱梁制梁台座平整度控制做法所属项目固皖项目图 2-1 制梁台座混凝土浇筑图 2-2 制梁台座台顶铺设细砂工艺说明：浇筑台座混凝土时，混凝土顶面略低于两侧槽钢顶面，混凝土经养护强度不小于 5MPa 后，在表面铺设细砂，采用刮板刮平，使细砂表面与槽钢面持平，然后铺设钢板与槽钢焊接牢固。3 、制梁台座止水条安装工艺图 3-1 箱梁底模圆形止水条安装图 3-2 箱梁底部边缘拆模效果图工艺说明：制梁台座顶部设置槽钢与底模焊接，在槽钢内安装圆形止水条，侧模紧贴止水条进行安装，对拉杆加固拉紧后，止水条对于缝隙起到防止跑浆的作用，可以提高箱梁底部边缘外观质量。4 、预制箱梁免凿毛工艺所属项目许信项目图 4-1 免凿毛止浆带材料图图 4-2 免凿毛止浆带使用效果图工艺说明：钢筋绑扎时预先安装免凿毛止浆带，在模板拆除时一并拆除，减少凿毛工序，且凿毛面边角整齐。5 、聚苯乙烯泡沫免拆芯模工艺所属项目许信项目图 5-1 空心板聚苯乙烯泡沫芯模安装图图 5-2 空心板免拆内膜安装后效果图工艺说明：在空心板钢筋安装及外模加固完成后 , 暂不安装封端混凝土横向钢筋，先将聚苯乙烯泡沫芯模用透明胶带对接至设计长度，而后穿入板中，通过安装芯模定位钢筋确保芯模牢靠及位置准确，最后完成封端混凝土钢筋安装和堵头模板加固。浇筑过程应重点注意分层对称浇筑，避免一次下料过多，避免漏振或过振 , 漏振会影响混凝土密实，过振则会导致芯模上浮或偏移。6 、预制箱梁智能养护所属项目固皖项目图 6-1 预制箱梁端头移动养护设备图 6-2 预制梁身智能养护设备工艺说明：预制箱梁端头设置小型可移动式摆动洒水器，可进行水量和喷洒角度调节，对端头及同养试件进行养护；梁身养护可以在台座浇筑前将水管和出水口安装好，并调整喷嘴角度，使其可喷水至翼板底部和顶板，再自然流至腹板，可满足整个预制混凝土梁养生需求，杜绝喷淋盲区保证箱梁端头混凝土养护质量。7 、箱梁封锚 PVC 管模具施工所属项目固皖项目图 7-1 封锚采用 PVC 管支模图 7-2 封锚拆模效果图工艺说明：为保证封锚外观及质量，预应力筋张拉完成后，将 PVC 管套在锚具上进...
