钢栈桥钢平台施工方案图纸绘制大纲2024年ppt（20页）VIP免费

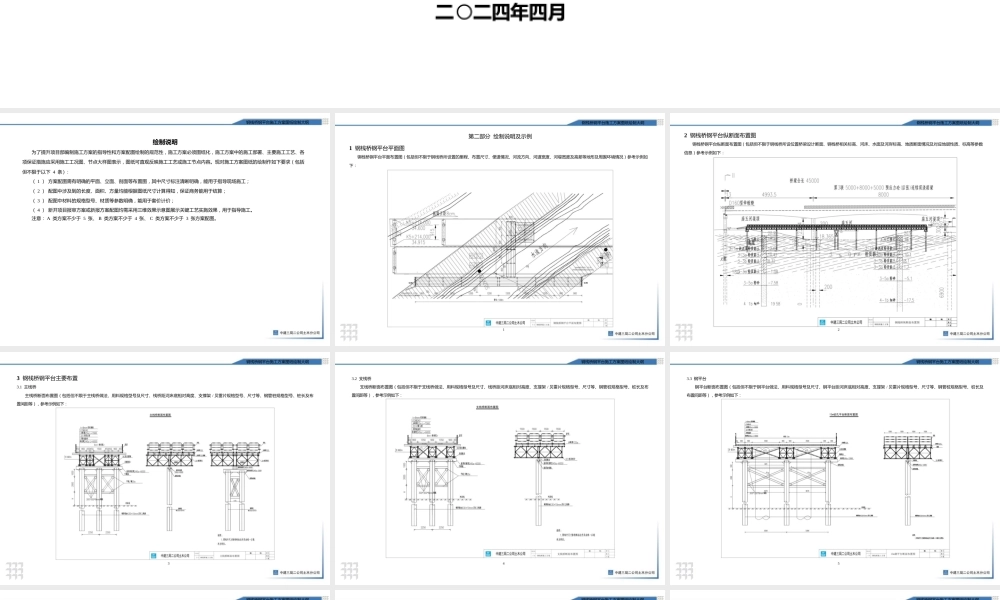

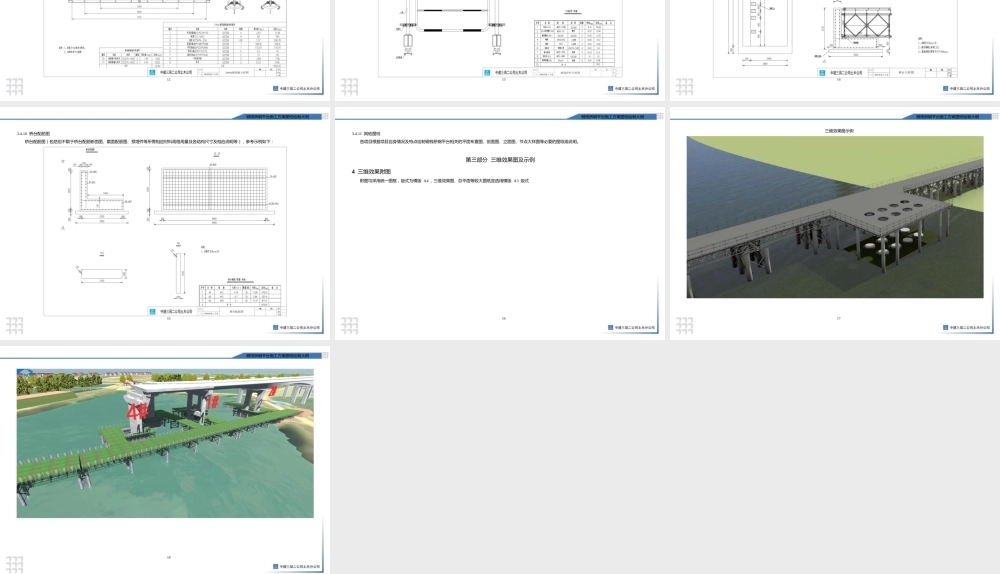

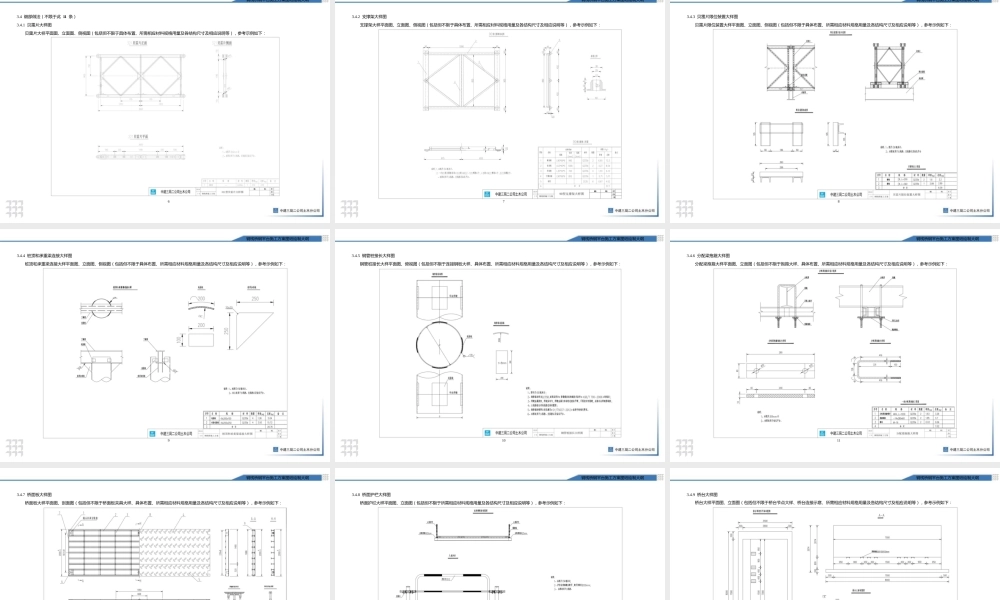

图纸化施工方案图纸绘制大纲系列钢栈桥钢平台施工方案图纸绘制大纲（试行版）土木公司技术部二〇二四年四月钢栈桥钢平台施工方案图纸绘制大纲绘制说明为了提升项目部编制施工方案的指导性和方案配图绘制的规范性，施工方案必须图纸化，施工方案中的施工部署、主要施工工艺、各项保证措施应采用施工工况图、节点大样图表示，图纸可直观反映施工工艺或施工节点内容。现对施工方案图纸的绘制作如下要求（包括但不限于以下 4 条）：（ 1 ） 方案配图需有明确的平面、立面、剖面等布置图，其中尺寸标注清晰明确，能用于指导现场施工；（ 2 ） 配图中涉及到的长度、面积、方量均能根据图纸尺寸计算得知，保证商务能用于结算；（ 3 ） 配图中材料的规格型号、材质等参数明确，能用于套价计价；（ 4 ） 新开项目报审方案或新报方案配图均需采用三维效果示意图展示关键工艺实施效果，用于指导施工。注意： A 类方案不少于 5 张、 B 类方案不少于 4 张、 C 类方案不少于 3 张方案配图。钢栈桥钢平台施工方案图纸绘制大纲第二部分 绘制说明及示例1 钢栈桥钢平台平面图钢栈桥钢平台平面布置图（包括但不限于钢栈桥所设置的里程、布置尺寸、便道情况、河流方向、河道宽度、河堤宽度及高差等地形及周围环境情况）参考示例如下：1钢栈桥钢平台施工方案图纸绘制大纲2 钢栈桥钢平台纵断面布置图钢栈桥钢平台纵断面布置图（包括但不限于钢栈桥所设位置桥梁设计断面、钢栈桥相关标高、河床、水面及河岸标高、地质断面情况及对应地层性质、标高等参数信息）参考示例如下：2钢栈桥钢平台施工方案图纸绘制大纲3 钢栈桥钢平台主要布置3.1 主栈桥主栈桥断面布置图（包括但不限于主栈桥做法、用料规格型号及尺寸、栈桥距河床底相对高度、支撑架 / 贝雷片规格型号、尺寸等、钢管桩规格型号、桩长及布置间距等），参考示例如下：3钢栈桥钢平台施工方案图纸绘制大纲3.2 支栈桥支栈桥断面布置图（包括但不限于支栈桥做法、用料规格型号及尺寸、栈桥距河床底相对高度、支撑架 / 贝雷片规格型号、尺寸等、钢管桩规格型号、桩长及布置间距等），参考示例如下：4钢栈桥钢平台施工方案图纸绘制大纲3.3 钢平台钢平台断面布置图（包括但不限于钢平台做法、用料规格型号及尺寸、钢平台距河床底相对高度、支撑架 / 贝雷片规格型号、尺寸等、钢管桩规格型号、桩长及布置间距等），参考示例如下：5钢栈桥钢平台施工方案图纸绘制大纲3.4 细部做法（...
