地铁及市政工程质量通病预防与治理ppt（150页）VIP免费

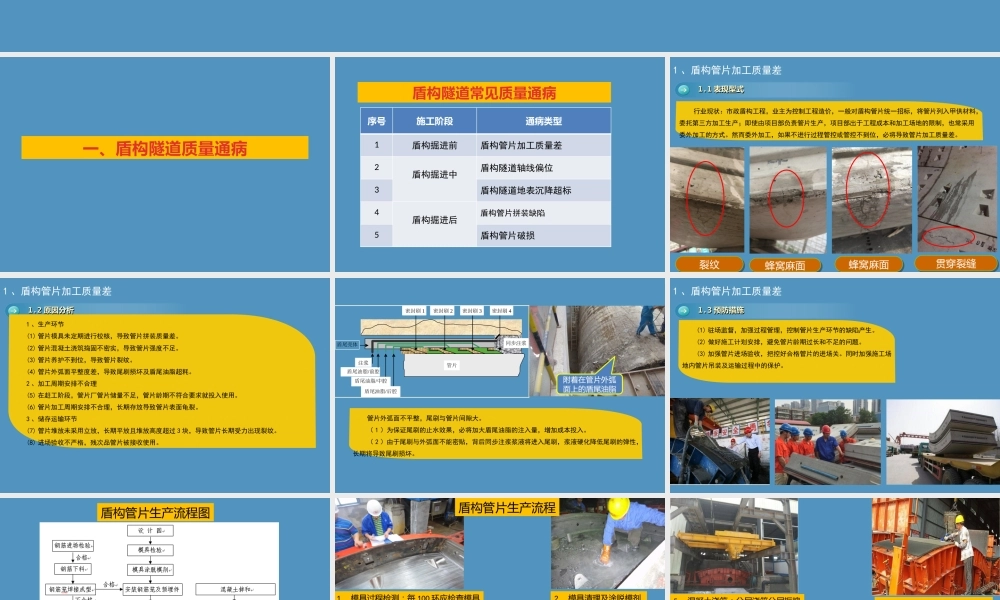

地铁及市政工程质量通病的预防与治理一、盾构隧道质量通病盾构隧道常见质量通病序号施工阶段通病类型1盾构掘进前盾构管片加工质量差2盾构掘进中盾构隧道轴线偏位3盾构隧道地表沉降超标4盾构掘进后盾构管片拼装缺陷5盾构管片破损1.1 表现型式1.1 表现型式裂纹裂纹蜂窝麻面蜂窝麻面1 、盾构管片加工质量差蜂窝麻面蜂窝麻面贯穿裂缝贯穿裂缝行业现状：市政盾构工程，业主为控制工程造价，一般对盾构管片统一招标，将管片列入甲供材料，委托第三方加工生产；即使由项目部负责管片生产，项目部出于工程成本和加工场地的限制，也常采用委外加工的方式。然而委外加工，如果不进行过程管控或管控不到位，必将导致管片加工质量差。1.2 原因分析1.2 原因分析1 、生产环节(1) 管片模具未定期进行校核，导致管片拼装质量差。(2) 管片混凝土浇筑捣固不密实，导致管片强度不足。(3) 管片养护不到位，导致管片裂纹。(4) 管片外弧面平整度差，导致尾刷损坏及盾尾油脂超耗。2 、加工周期安排不合理(5) 在赶工阶段，管片厂管片储量不足，管片龄期不符合要求就投入使用。(6) 管片加工周期安排不合理，长期存放导致管片表面龟裂。3 、储存运输环节(7) 管片堆放未采用立放，长期平放且堆放高度超过 3 块，导致管片长期受力出现裂纹。(8) 进场验收不严格，残次品管片被接收使用。1 、盾构管片加工质量差盾尾油脂/后腔 盾尾油脂/中腔 注浆 管片 同步注浆 密封刷 密封刷 4 密封刷 3 盾尾壳体 密封刷 密封刷 2 密封刷 1 盾尾油脂/前腔 管片外弧面不平整，尾刷与管片间隙大。（ 1 ）为保证尾刷的止水效果，必将加大盾尾油脂的注入量，增加成本投入。（ 2 ）由于尾刷与外弧面不能密贴，背后同步注浆浆液将进入尾刷，浆液硬化降低尾刷的弹性，长期将导致尾刷损坏。附着在管片外弧面上的盾尾油脂1.3 预防措施1.3 预防措施(1) 驻场监督，加强过程管理，控制管片生产环节的缺陷产生。(2) 做好施工计划安排，避免管片龄期过长和不足的问题。(3) 加强管片进场验收，把控好合格管片的进场关。同时加强施工场地内管片吊装及运输过程中的保护。1 、盾构管片加工质量差盾构管片生产流程图1 、模具过程检测：每 100 环应检查模具2 、模具清理及涂脱模剂 3 、钢筋笼入模：注意各部位保护层4 、预埋件安装：安装螺栓棒固定到位盾构管片生产流程5 、混凝土浇筑：分层浇筑分层振捣6 、外弧面收光：二次收光压实7 、蒸养：蒸养时间及...
