大跨度斜拉桥精准控制钢绞线斜拉索施工工法word（17页）VIP免费

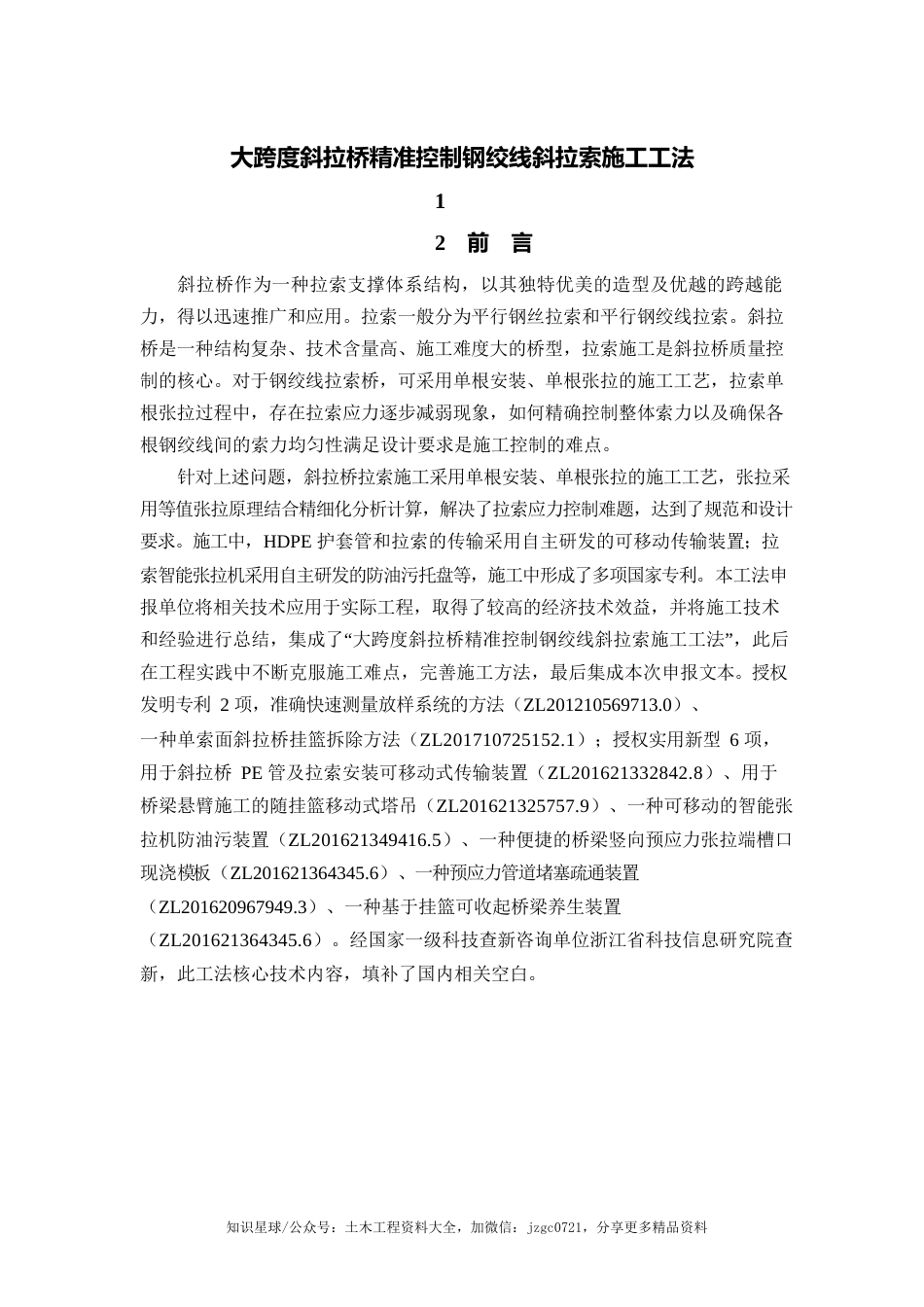

大跨度斜拉桥精准控制钢绞线斜拉索施工工法12前言斜拉桥作为一种拉索支撑体系结构，以其独特优美的造型及优越的跨越能力，得以迅速推广和应用。拉索一般分为平行钢丝拉索和平行钢绞线拉索。斜拉桥是一种结构复杂、技术含量高、施工难度大的桥型，拉索施工是斜拉桥质量控制的核心。对于钢绞线拉索桥，可采用单根安装、单根张拉的施工工艺，拉索单根张拉过程中，存在拉索应力逐步减弱现象，如何精确控制整体索力以及确保各根钢绞线间的索力均匀性满足设计要求是施工控制的难点。针对上述问题，斜拉桥拉索施工采用单根安装、单根张拉的施工工艺，张拉采用等值张拉原理结合精细化分析计算，解决了拉索应力控制难题，达到了规范和设计要求。施工中，HDPE 护套管和拉索的传输采用自主研发的可移动传输装置；拉索智能张拉机采用自主研发的防油污托盘等，施工中形成了多项国家专利。本工法申报单位将相关技术应用于实际工程，取得了较高的经济技术效益，并将施工技术和经验进行总结，集成了“大跨度斜拉桥精准控制钢绞线斜拉索施工工法”，此后在工程实践中不断克服施工难点，完善施工方法，最后集成本次申报文本。授权发明专利 2 项，准确快速测量放样系统的方法（ZL201210569713.0）、一种单索面斜拉桥挂篮拆除方法（ZL201710725152.1）；授权实用新型 6 项，用于斜拉桥 PE 管及拉索安装可移动式传输装置（ZL201621332842.8）、用于桥梁悬臂施工的随挂篮移动式塔吊（ZL201621325757.9）、一种可移动的智能张拉机防油污装置（ZL201621349416.5）、一种便捷的桥梁竖向预应力张拉端槽口现浇模板（ZL201621364345.6）、一种预应力管道堵塞疏通装置（ZL201620967949.3）、一种基于挂篮可收起桥梁养生装置（ZL201621364345.6）。经国家一级科技查新咨询单位浙江省科技信息研究院查新，此工法核心技术内容，填补了国内相关空白。知识星球/公众号：土木工程资料大全，加微信：jzgc0721，分享更多精品资料3特点2.0.1钢绞线拉索采用单根安装、单根张拉的施工工艺，张拉采用等值张拉原理结合精细化分析计算，解决了拉索应力控制难题，2.0.2HDPE 护套管和拉索的传输采用自主研发的可移动传输装置，解决了HDPE 护套管和拉索直接接触地面的摩擦损坏和阻力问题；拉索智能张拉机采用自主研发的防油污托盘，解决了张拉油洒落污染梁面的问题，极大地方便了施工。2.0.3斜拉桥施工工序多，施工难度大，专业技术人员通过大胆创新发明了多项国家专利，解决了施工中的多...
