综合管廊设计与施工技术培训ppt（55页） (1)VIP免费

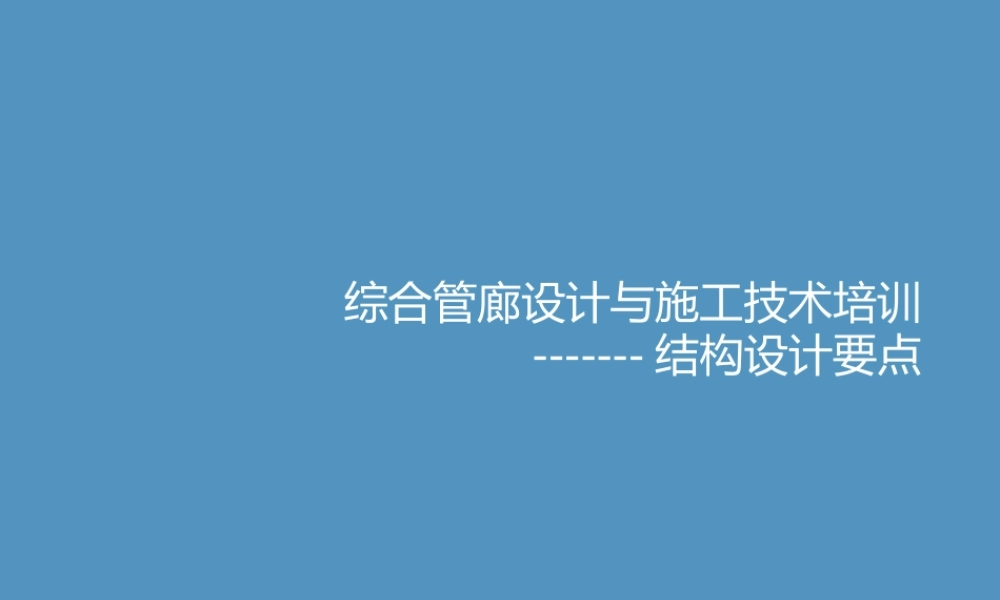

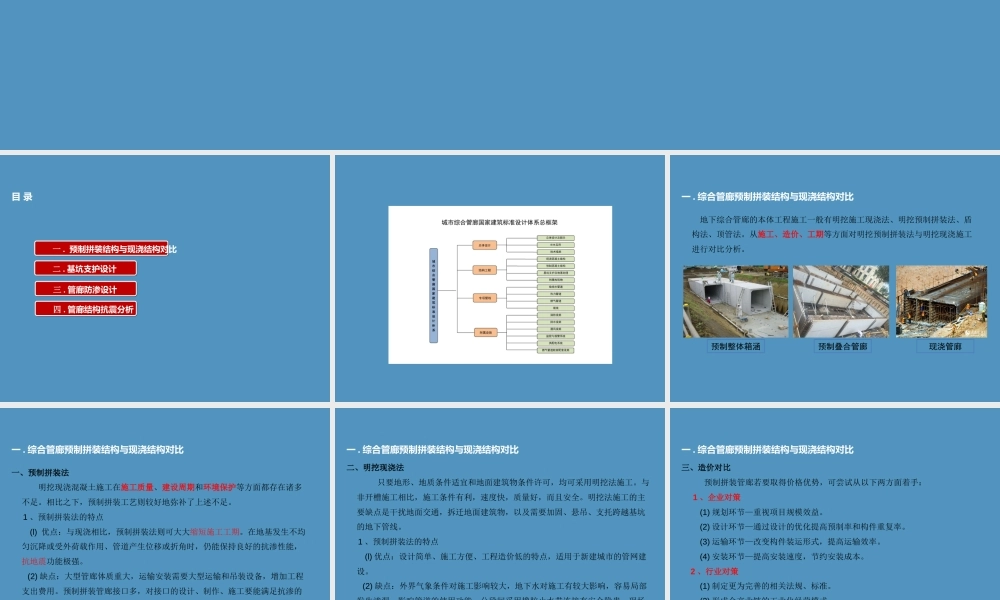

综合管廊设计与施工技术培训------- 结构设计要点目 录 一 . 预制拼装结构与现浇结构对比 二 . 基坑支护设计 三 . 管廊防渗设计 四 . 管廊结构抗震分析一 . 综合管廊预制拼装结构与现浇结构对比 预制整体箱涵预制叠合管廊现浇管廊 地下综合管廊的本体工程施工一般有明挖施工现浇法、明挖预制拼装法、盾构法、顶管法。从施工、造价、工期等方面对明挖预制拼装法与明挖现浇施工进行对比分析。一 . 综合管廊预制拼装结构与现浇结构对比 一、预制拼装法 明挖现浇混凝土施工在施工质量、建设周期和环境保护等方面都存在诸多不足。相比之下，预制拼装工艺则较好地弥补了上述不足。 1 、预制拼装法的特点 (l) 优点：与现浇相比，预制拼装法则可大大缩短施工工期。在地基发生不均匀沉降或受外荷载作用、管道产生位移或折角时，仍能保持良好的抗渗性能，抗地震功能极强。 (2) 缺点：大型管廊体质重大，运输安装需要大型运输和吊装设备，增加工程支出费用。预制拼装管廊接口多，对接口的设计、制作、施工要能满足抗渗的要求。综合管廊的通风机房、交叉口、出线口等地下不规则建筑仍需要采用现浇施工。一 . 综合管廊预制拼装结构与现浇结构对比 二、明挖现浇法 只要地形、地质条件适宜和地面建筑物条件许可，均可采用明挖法施工。与非开槽施工相比，施工条件有利，速度快，质量好，而且安全。明挖法施工的主要缺点是干扰地面交通，拆迁地面建筑物，以及需要加固、悬吊、支托跨越基坑的地下管线。 1 、预制拼装法的特点 (l) 优点：设计简单、施工方便、工程造价低的特点，适用于新建城市的管网建设。 (2) 缺点：外界气象条件对施工影响较大，地下水对施工有较大影响，容易局部发生渗漏，影响管道的使用功能。分段间采用橡胶止水带连接有安全隐患。现场制作生产条件差，结构计算中要加大安全度。因此材料用量也要增加。一 . 综合管廊预制拼装结构与现浇结构对比 三、造价对比 预制拼装管廊若要取得价格优势，可尝试从以下两方面着手： 1 、企业对策 (1) 规划环节—重视项目规模效益。 (2) 设计环节—通过设计的优化提高预制率和构件重复率。 (3) 运输环节—改变构件装运形式，提高运输效率。 (4) 安装环节—提高安装速度，节约安装成本。 2 、行业对策 (1) 制定更为完善的相关法规、标准。 (2) 形成全产业链的工业化经营模式。一 . 综合管廊预制拼装结构与现浇结构对比 四、结论 综合管廊采用何...
