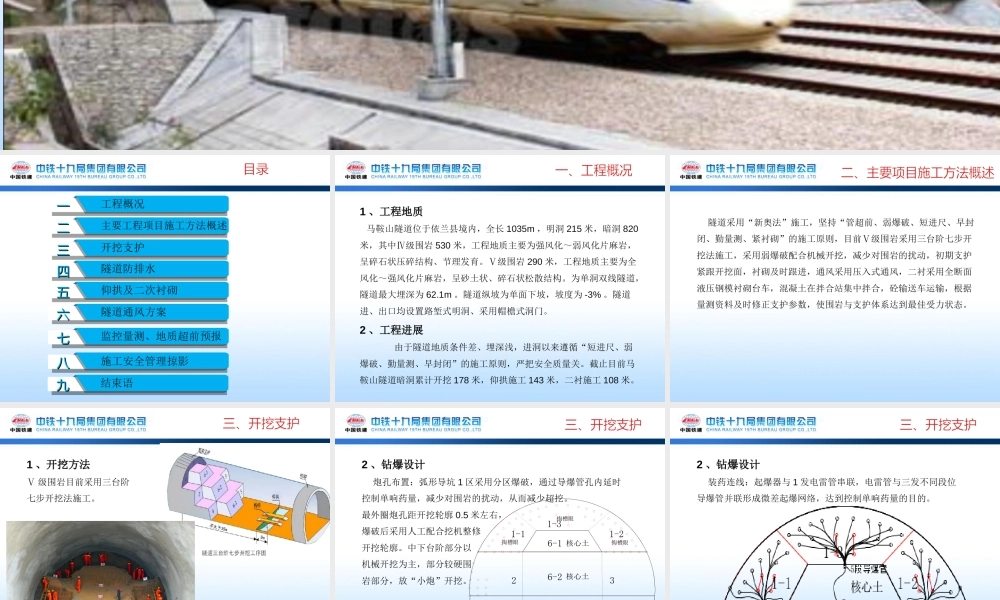

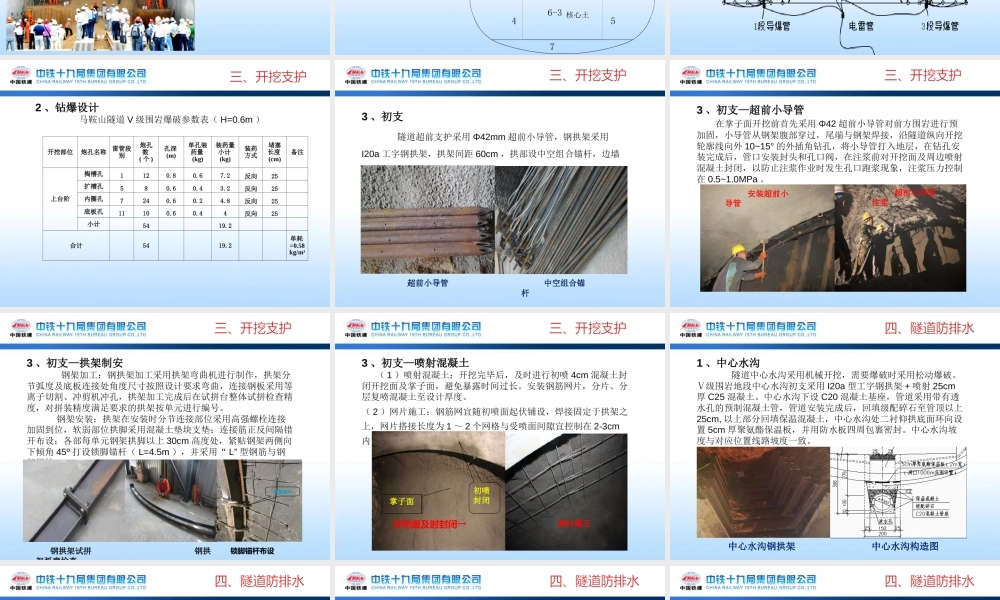

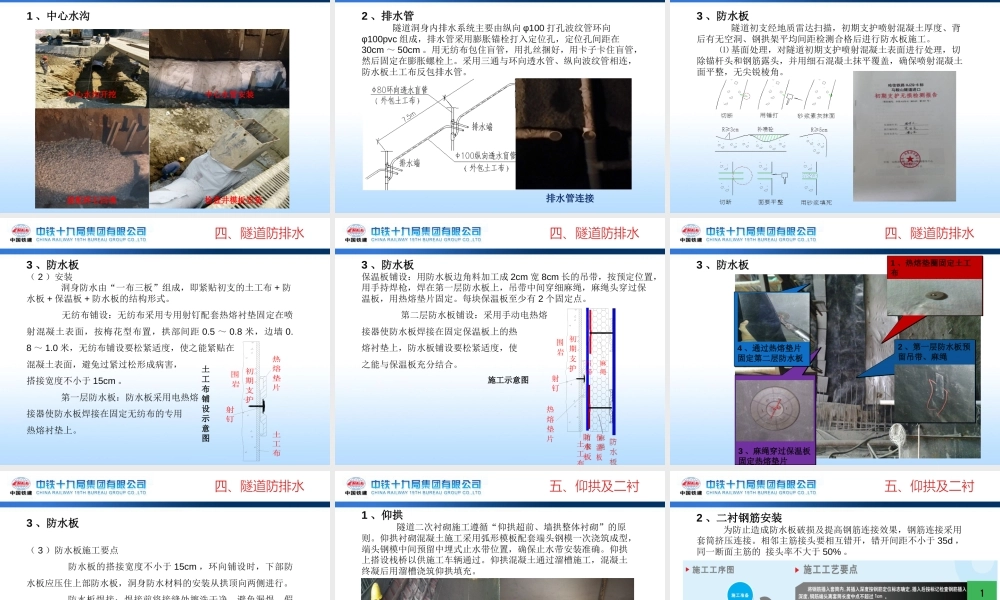

隧道首件评估观摩交流材料隧道首件评估观摩交流材料一一 工程概况二二 主要工程项目施工方法概述三三 开挖支护四四 隧道防排水五五 仰拱及二次衬砌六六 隧道通风方案七七 监控量测、地质超前预报八八 施工安全管理掠影九九 结束语1 、工程地质 马鞍山隧道位于依兰县境内，全长 1035m ，明洞 215 米，暗洞 820米，其中Ⅳ级围岩 530 米，工程地质主要为强风化～弱风化片麻岩，呈碎石状压碎结构、节理发育。Ⅴ级围岩 290 米，工程地质主要为全风化～强风化片麻岩，呈砂土状、碎石状松散结构。为单洞双线隧道，隧道最大埋深为 62.1m 。隧道纵坡为单面下坡，坡度为 -3% 。隧道进、出口均设置路堑式明洞、采用帽檐式洞门。2 、工程进展 由于隧道地质条件差、埋深浅，进洞以来遵循“短进尺、弱爆破、勤量测、早封闭”的施工原则，严把安全质量关。截止目前马鞍山隧道暗洞累计开挖 178 米，仰拱施工 143 米，二衬施工 108 米。 隧道采用“新奥法”施工，坚持“管超前、弱爆破、短进尺、早封闭、勤量测、紧衬砌”的施工原则，目前Ⅴ级围岩采用三台阶七步开挖法施工，采用弱爆破配合机械开挖，减少对围岩的扰动，初期支护紧跟开挖面，衬砌及时跟进，通风采用压入式通风，二衬采用全断面液压钢模衬砌台车，混凝土在拌合站集中拌合，砼输送车运输，根据量测资料及时修正支护参数，使围岩与支护体系达到最佳受力状态。 1 、开挖方法Ⅴ 级围岩目前采用三台阶七步开挖法施工。 2 、钻爆设计 炮孔布置：弧形导坑 1 区采用分区爆破，通过导爆管孔内延时控制单响药量，减少对围岩的扰动，从而减少超挖。最外圈炮孔距开挖轮廓 0.5 米左右，爆破后采用人工配合挖机整修开挖轮廓。中下台阶部分以机械开挖为主，部分较硬围岩部分，放“小炮”开挖。掏槽眼掏槽眼掏槽眼1-31-21-124356-16-26-37核心土核心土核心土2 、钻爆设计 装药连线：起爆器与 1 发电雷管串联，电雷管与三发不同段位导爆管并联形成微差起爆网络，达到控制单响药量的目的。2 、钻爆设计 马鞍山隧道 V 级围岩爆破参数表（ H=0.6m ）开挖部位炮孔名称雷管段别炮孔数( 个 )孔深(m)单孔装药量(kg)装药量小计(kg)装药方式堵塞长度(cm)备注上台阶掏槽孔1120.80.67.2反向25 扩槽孔580.60.43.2反向25 内圈孔7240.60.24.8反向25 底板孔11100.60.44反向25 小计 54 19.2 合计 54 19.2 单耗=0.58kg/m33 、初支 隧道超前支护采用 Φ42mm 超前小...
