顶管施工安全管理详解（44页）VIP免费

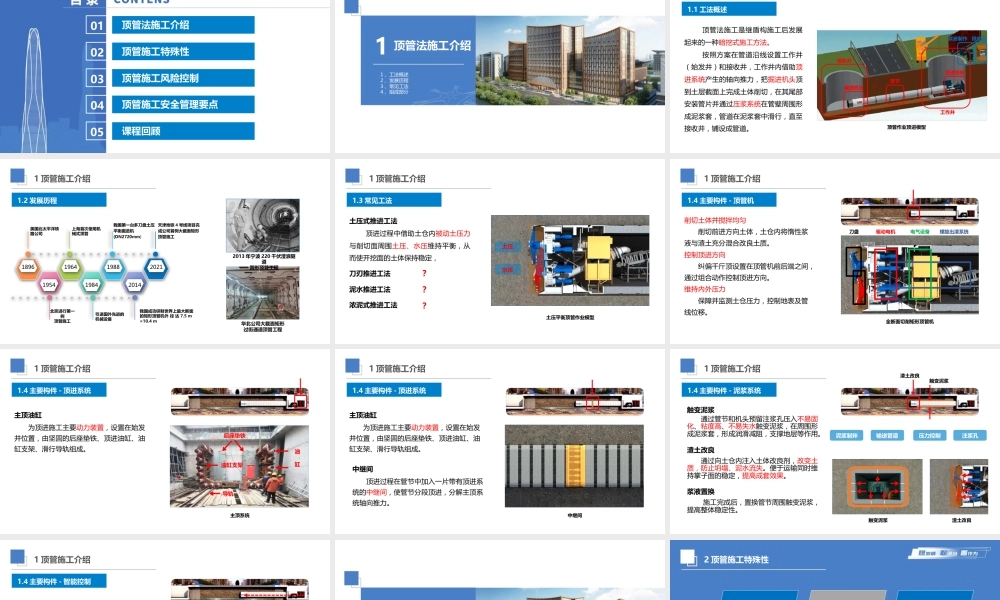

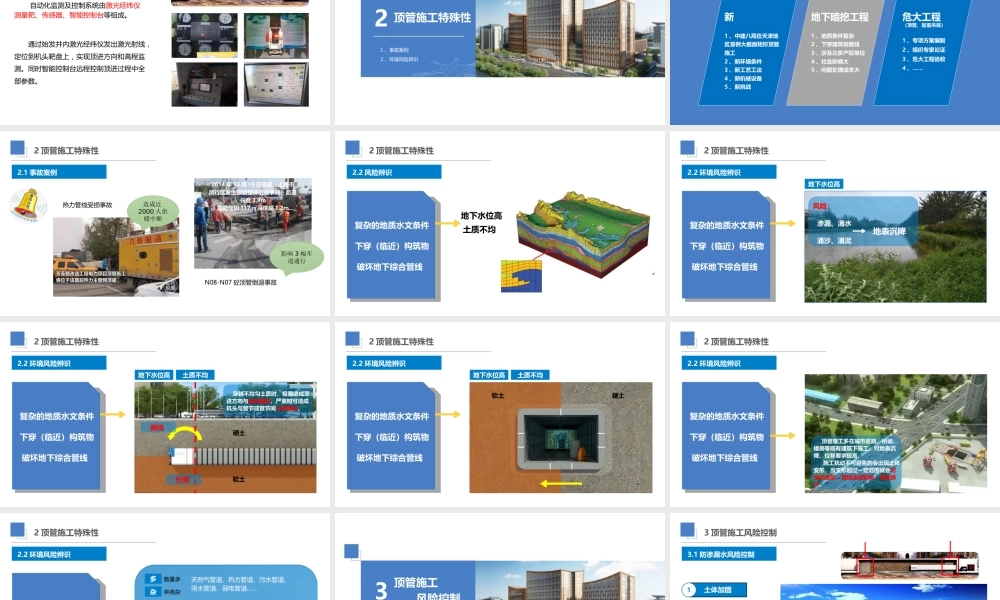

顶管施工安全管理01顶管法施工介绍02顶管施工特殊性03顶管施工风险控制04顶管施工安全管理要点05课程回顾顶管法施工介绍1 、工法概述2 、发展历程3 、常见工法4 、组成部分11 顶管施工介绍1.1 工法概述 顶管法施工是继盾构施工后发展起来的一种暗挖式施工方法。 按照方案在管道沿线设置工作井（始发井）和接收井，工作井内借助顶进系统产生的轴向推力，把掘进机头顶到土层截面上完成土体削切，在其尾部安装管片并通过压浆系统在管壁周围形成泥浆套，管道在泥浆套中滑行，直至接收井，铺设成管道。工作井接收井顶进系统掘进机头管节浆液制作操控台顶管作业顶进模型1 顶管施工介绍1.2 发展历程19541896美国北太平洋铁路公司1954北京进行第一例顶管施工1964上海首次使用机械式顶管1984引进国外先进的机械设备1988我国第一台多刀盘土压平衡掘进机(DN2720mm)2014我国成功研制世界上最大断面的矩形顶管机外 径 达 7.5 m ×10.4 m 2021天津地铁 4 号线项目完成公司首例大截面矩形顶管施工2013 年宁波 220 千伏澄浪隧道圆形顶管工程华北公司大截面矩形过街通道顶管工程1 顶管施工介绍1.3 常见工法土压式推进工法 顶进过程中借助土仓内被动土压力与削切面周围土压、水压维持平衡，从而使开挖面的土体保持稳定，刀刃推进工法泥水推进工法浓泥式推进工法？？？土压平衡顶管作业模型土压水压仓内土压1 顶管施工介绍1.4 主要构件 - 顶管机全断面切削矩形顶管机刀盘驱动电机电气设备螺旋出渣系统削切土体并搅拌均匀 削切前进方向土体，土仓内将惰性浆液与渣土充分混合改良土质。控制顶进方向 纠偏千斤顶设置在顶管机前后端之间，通过组合动作控制顶进方向。维持内外压力 保障并监测土仓压力，控制地表及管线位移。1 顶管施工介绍1.4 主要构件 - 顶进系统主顶系统后座垫铁油缸油缸支架导轨主顶油缸 为顶进施工主要动力装置，设置在始发井位置，由坚固的后座垫铁、顶进油缸、油缸支架、滑行导轨组成。1 顶管施工介绍1.4 主要构件 - 顶进系统主顶油缸 为顶进施工主要动力装置，设置在始发井位置，由坚固的后座垫铁、顶进油缸、油缸支架、滑行导轨组成。中继间中继间 顶进过程在管节中加入一片带有顶进系统的中继间，使管节分段顶进，分解主顶系统轴向推力。1 顶管施工介绍1.4 主要构件 - 泥浆系统触变泥浆触变泥浆 通过管节和机头预留注浆孔压入不易固化、粘度高、不易失水触变泥浆，在周围形成泥浆套，形成润滑减...
