基于组串式PCS的构网型储能系统VIP免费

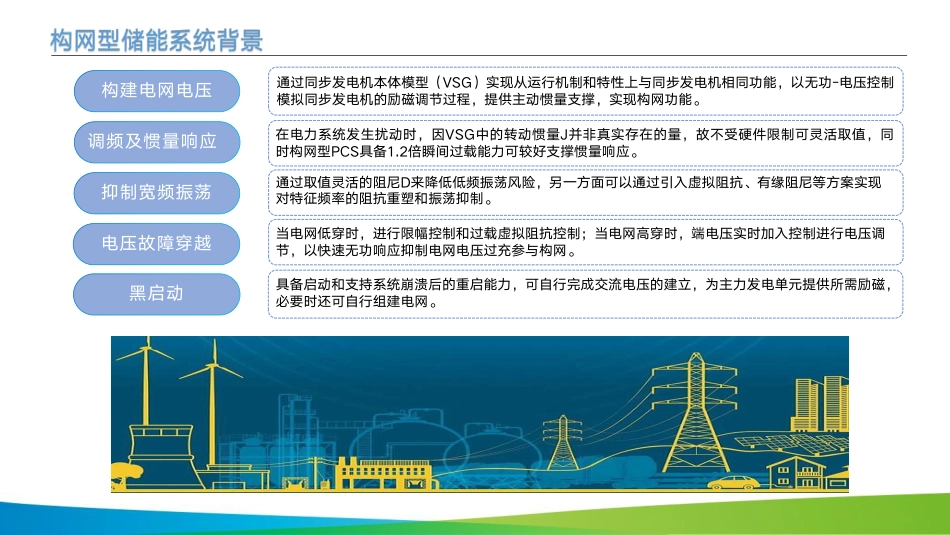

基于组串式PCS的构网型储能系统西安奇点能源股份有限公司。通过同步发电机本体模型（VSG）实现从运行机制和特性上与同步发电机相同功能，以无功-电压控制模拟同步发电机的励磁调节过程，提供主动惯量支撑，实现构网功能。在电力系统发生扰动时，因VSG中的转动惯量J并非真实存在的量，故不受硬件限制可灵活取值，同时构网型PCS具备1.2倍瞬间过载能力可较好支撑惯量响应。通过取值灵活的阻尼D来降低低频振荡风险，另一方面可以通过引入虚拟阻抗、有缘阻尼等方案实现对特征频率的阻抗重塑和振荡抑制。当电网低穿时，进行限幅控制和过载虚拟阻抗控制；当电网高穿时，端电压实时加入控制进行电压调节，以快速无功响应抑制电网电压过充参与构网。构建电网电压调频及惯量响应抑制宽频振荡电压故障穿越黑启动具备启动和支持系统崩溃后的重启能力，可自行完成交流电压的建立，为主力发电单元提供所需励磁，必要时还可自行组建电网。1构网型产品简介采用All in One设计理念，真正把储能工程变成产品1构网型产品简介转换效率90%@0.5P（交流侧） 交流输出 690V运行模式 AGC调度 / 一次调频机柜防护 IP55（控制IP65）热管理 液冷 （10kW / 电功率4.5kW）宽×高×深（mm） 1400 × 2350 × 1300认证GB/T36276、GB34120等eBlock-418 l 1500V电源侧和电网侧大规模储能的最佳选择1产品优势及应用内置主动预警单元和独立消防喷头，外置消防主机监测每一节电池电压和温度温湿度VOC、门禁 单簇隔离， PACK级消防 独立充放电，簇间容损为0 整站构网，确保用电安全电池PCS交流配电1构网型产品简介2.5MW PCS2.5MW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCSV.S.舍易求难，坚持采用组串式PCS实现构网型功能集中式组串式209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS209kW PCS1产品优势及应用5MW/10MWh标准储能方阵分布式能量块储能系统可以与风光电站配合使用能量块e B l o c k智慧箱变HV351构网型产品介绍传统的构网方案是有功惯量调频-无功调压的VSG控制方案如左图所示，其存在的问题有： 单模块并联运行时，往往存在功率耦合以及线路阻抗差异等问题，传统的虚拟同步发电机控制很难实现无功功率的精确分配且环流抑制能力较差，多机并联运行的适应性较差； 电压控制...
