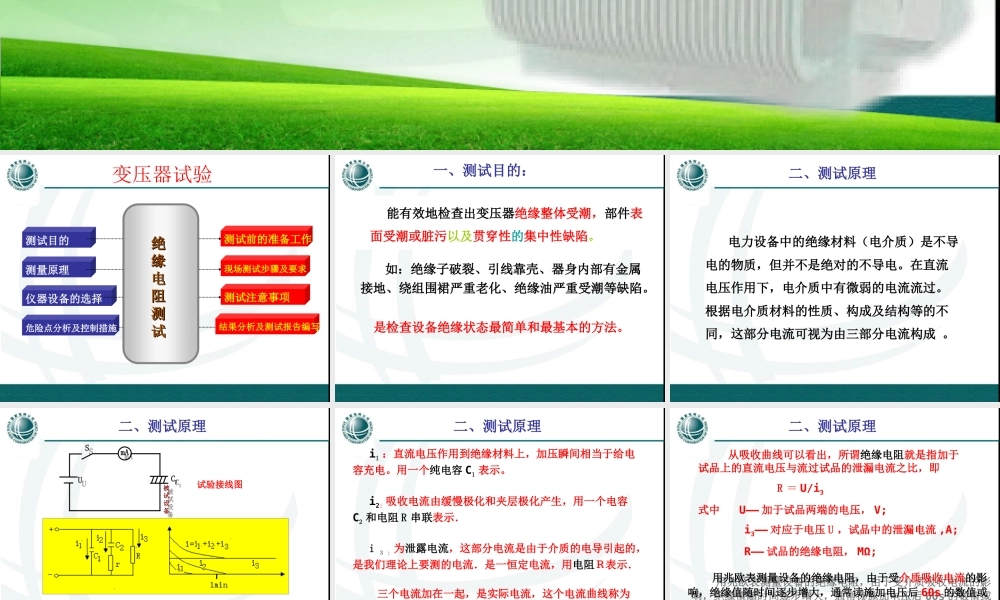

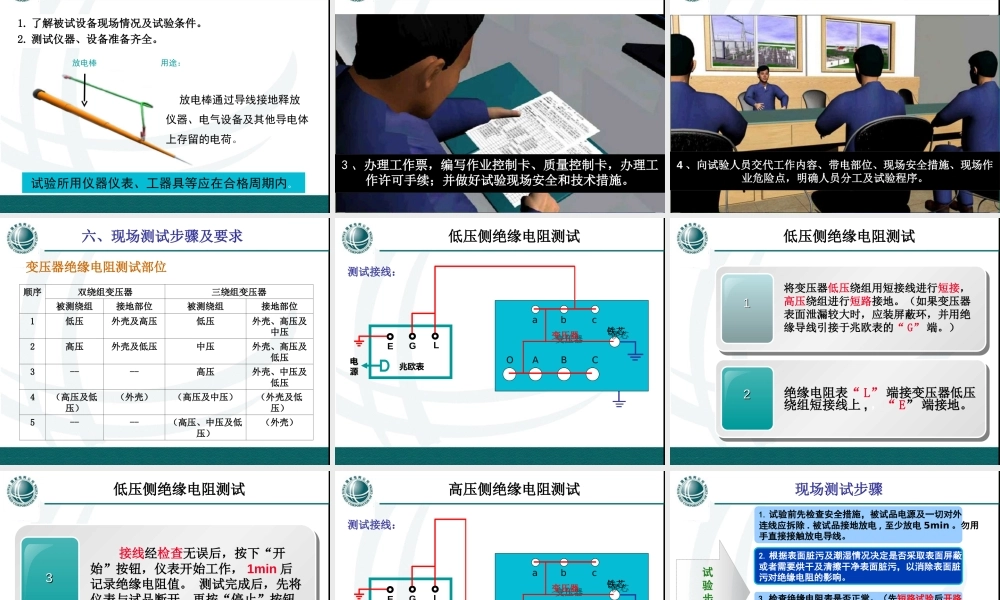

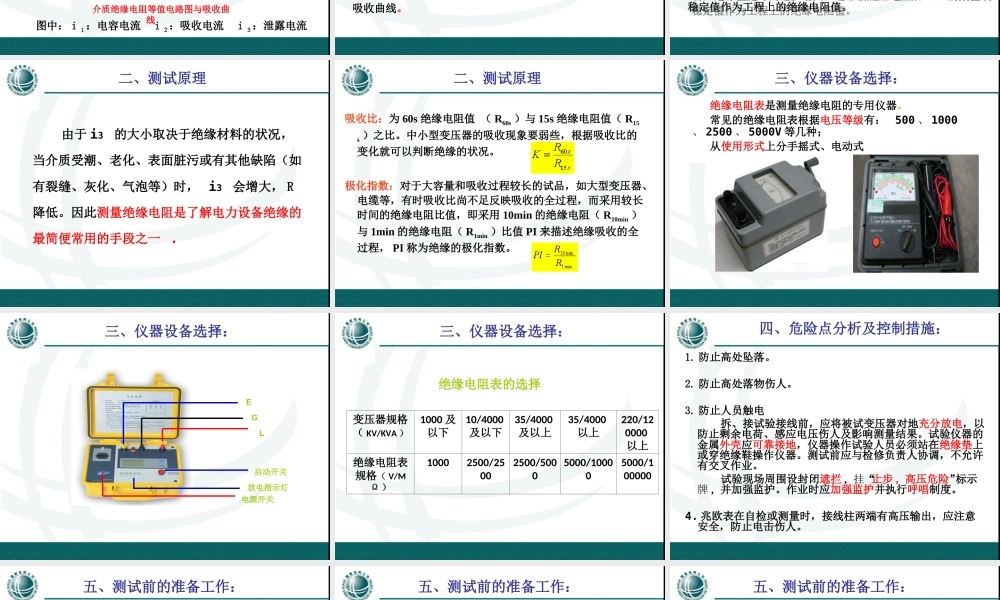

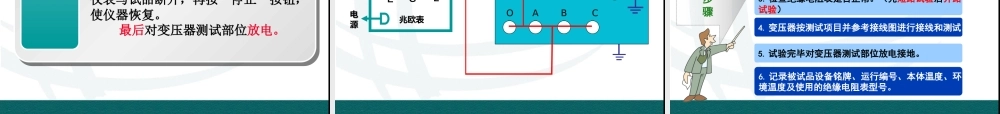

测试目的测量原理仪器设备的选择绝绝缘缘电电阻阻测测试试危险点分析及控制措施测试前的准备工作现场测试步骤及要求测试注意事项结果分析及测试报告编写变压器试验一、测试目的： 能有效地检查出变压器绝缘整体受潮，部件表面受潮或脏污以及贯穿性的集中性缺陷。 如：绝缘子破裂、引线靠壳、器身内部有金属接地、绕组围裙严重老化、绝缘油严重受潮等缺陷。是检查设备绝缘状态最简单和最基本的方法。 电力设备中的绝缘材料（电介质）是不导电的物质，但并不是绝对的不导电。在直流电压作用下，电介质中有微弱的电流流过。根据电介质材料的性质、构成及结构等的不同，这部分电流可视为由三部分电流构成 。二、测试原理图中： i １：电容电流 i ２：吸收电流 i ３：泄露电流 介质绝缘电阻等值电路图与吸收曲线二、测试原理mAmASSUUCXCX被试设备被试设备试验接线图 i1 ：直流电压作用到绝缘材料上，加压瞬间相当于给电容充电。用一个纯电容 C1 表示。 i2: 吸收电流由缓慢极化和夹层极化产生，用一个电容C2 和电阻 R 串联表示． i ３ : 为泄露电流，这部分电流是由于介质的电导引起的，是我们理论上要测的电流．是一恒定电流，用电阻Ｒ表示． 三个电流加在一起，是实际电流，这个电流曲线称为吸收曲线。二、测试原理 从吸收曲线可以看出，所谓绝缘电阻就是指加于试品上的直流电压与流过试品的泄漏电流之比，即 R ＝ U/i3式中 U―― 加于试品两端的电压， V; i3―― 对应于电压 U ，试品中的泄漏电流 ,A; R―― 试品的绝缘电阻， MΩ;二、测试原理 用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，绝缘值随时间逐步增大，通常读施加电压后 60s 的数值或稳定值作为工程上的绝缘电阻值。 用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，绝缘值随时间逐步增大，通常读施加电压后 60s 的数值或稳定值作为工程上的绝缘电阻值。 由于 i3 的大小取决于绝缘材料的状况，当介质受潮、老化、表面脏污或有其他缺陷（如有裂缝、灰化、气泡等）时， i3 会增大， R降低。因此测量绝缘电阻是了解电力设备绝缘的最简便常用的手段之一 .二、测试原理吸收比：为 60s 绝缘电阻值 （ R60s ）与 15s 绝缘电阻值（ R15s ）之比。中小型变压器的吸收现象要弱些，根据吸收比的变化就可以判断绝缘的状况。极化指数：对于大容量和吸收过程较长的试品，如大型变压器、电缆等，有时吸收比尚不足反映...
