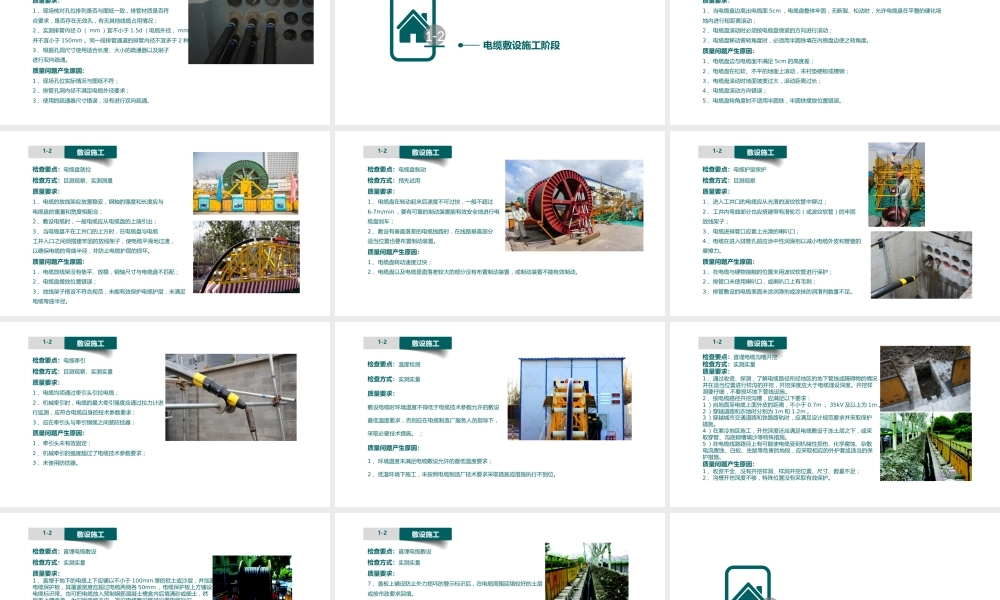

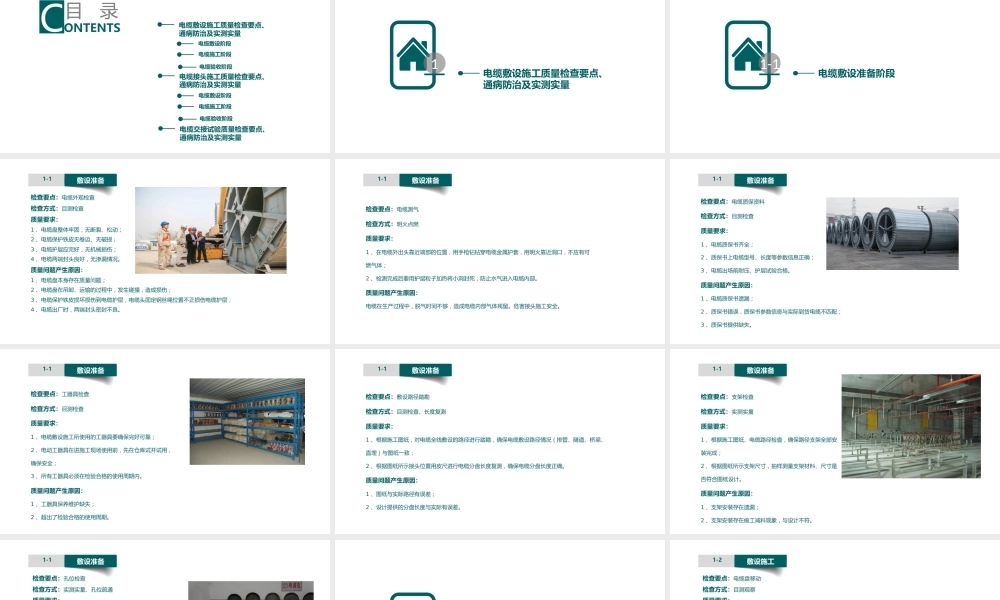

国 网 上 海 市 电 力 公 司电缆电气专业质量检查要点、通病防治及实测实量培训课件目 录CONTENTS电缆敷设施工质量检查要点、通病防治及实测实量电缆敷设阶段电缆施工阶段电缆验收阶段电缆接头施工质量检查要点、通病防治及实测实量电缆敷设阶段电缆施工阶段电缆验收阶段电缆交接试验质量检查要点、通病防治及实测实量1电缆敷设施工质量检查要点、通病防治及实测实量1-1电缆敷设准备阶段1-1敷设准备检查要点：电缆外观检查检查方式：目测检查质量要求：1 、电缆盘整体牢固，无断裂、松动；2 、电缆保护铁皮无卷边、无破损 ;3 、电缆护层应完好，无机械损伤；4 、电缆两端封头良好，无渗漏情况。质量问题产生原因：1 、电缆盘本身存在质量问题；2 、电缆盘在吊卸、运输的过程中，发生碰撞，造成损伤；3 、电缆保护铁皮损坏损伤到电缆护层，电缆头固定钢丝绳位置不正损伤电缆护层；4 、电缆出厂时，两端封头密封不良。1-1敷设准备检查要点：电缆测气检查方式：明火点燃质量要求：1 、在电缆外出头靠近端部的位置，用手枪钻钻穿电缆金属护套，用明火靠近洞口，不应有可燃气体；2 、检测完成后要用护层粒子加热将小洞封死，防止水气进入电缆内部。质量问题产生原因：电缆在生产过程中，脱气时间不够，造成电缆内部气体残留。危害接头施工安全。1-1敷设准备检查要点：电缆质保资料检查方式：目测检查质量要求：1 、电缆质保书齐全；2 、质保书上电缆型号、长度等参数信息正确；3 、电缆出场前耐压、护层试验合格。质量问题产生原因：1 、电缆质保书遗漏；2 、质保书错误，质保书参数信息与实际到货电缆不匹配；3 、质保书提供缺失。1-1敷设准备检查要点：工器具检查检查方式：目测检查质量要求：1 、电缆敷设施工所使用的工器具要确保完好可靠；2 、电动工器具在进施工现场使用前，先在仓库试开试用，确保安全；3 、所有工器具必须在检验合格的使用周期内。质量问题产生原因：1 、工器具保养维护缺失；2 、超出了检验合格的使用周期。检查要点：敷设路径踏勘检查方式：目测检查、长度复测质量要求：1 、根据施工图纸，对电缆全线敷设的路径进行踏勘，确保电缆敷设路径情况（排管、隧道、桥梁、直埋）与图纸一致；2 、根据图纸所示接头位置用皮尺进行电缆分盘长度复测，确保电缆分盘长度正确。质量问题产生原因：1 、图纸与实际路径有误差；2 、设计提供的分盘长度与实际有误差。1-1敷设准备检查要点：支架检查检查方...
