国内焚烧炉性能对比分析免费下载

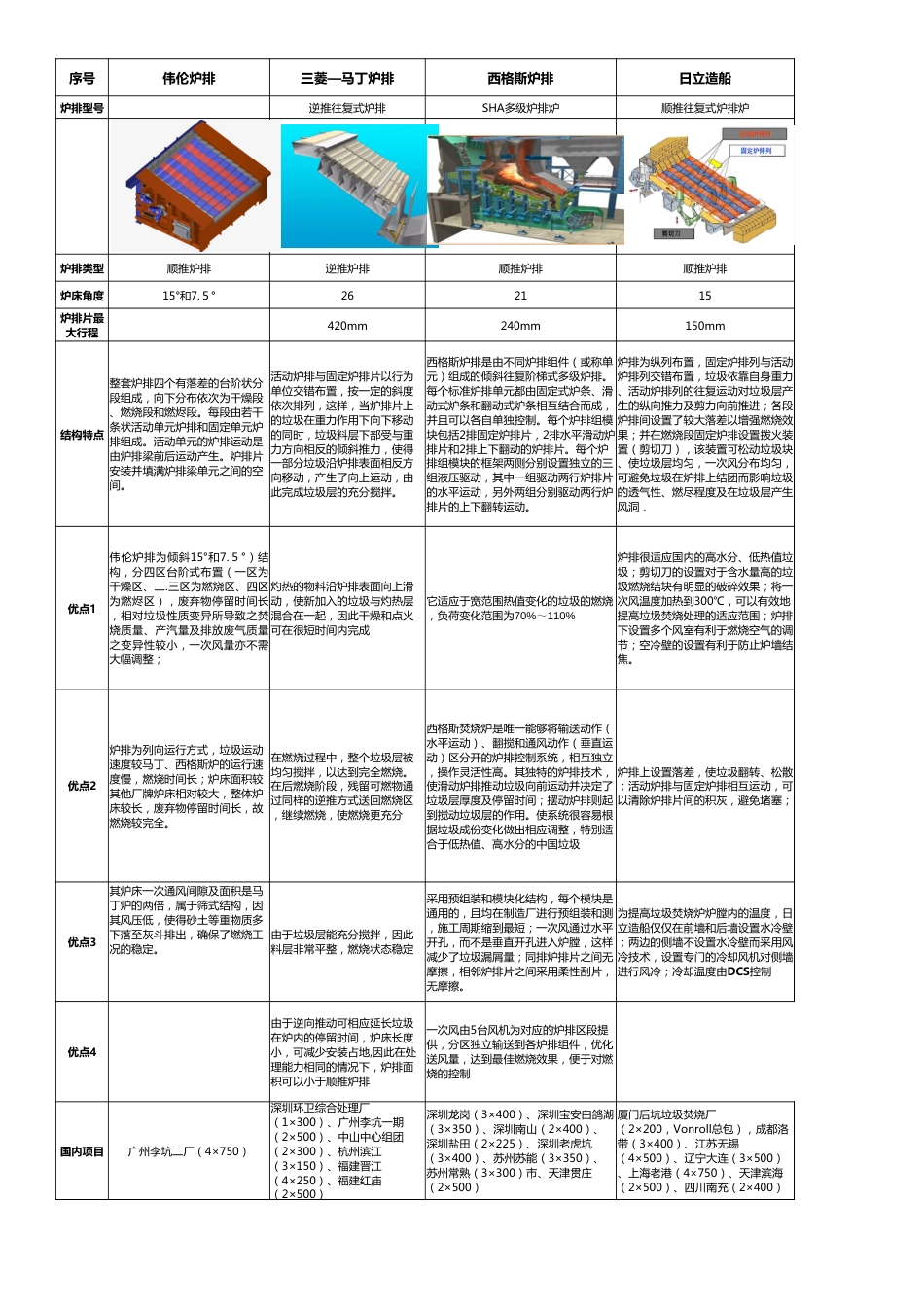

序号伟伦炉排三菱—马丁炉排西格斯炉排日立造船炉排型号逆推往复式炉排顺推往复式炉排炉炉排类型顺推炉排逆推炉排顺推炉排顺推炉排炉床角度262115420mm240mm150mm结构特点国内项目SHA多级炉排炉15°和7.５°炉排片最大行程整套炉排四个有落差的台阶状分段组成，向下分布依次为干燥段、燃烧段和燃烬段。每段由若干条状活动单元炉排和固定单元炉排组成。活动单元的炉排运动是由炉排梁前后运动产生。炉排片安装并填满炉排梁单元之间的空间。活动炉排与固定炉排片以行为单位交错布置，按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。西格斯炉排是由不同炉排组件（或称单元）组成的倾斜往复阶梯式多级炉排。每个标准炉排单元都由固定式炉条、滑动式炉条和翻动式炉条相互结合而成，并且可以各自单独控制。每个炉排组模块包括2排固定炉排片，2排水平滑动炉排片和2排上下翻动的炉排片。每个炉排组模块的框架两侧分别设置独立的三组液压驱动，其中一组驱动两行炉排片的水平运动，另外两组分别驱动两行炉排片的上下翻转运动。炉排为纵列布置，固定炉排列与活动炉排列交错布置，垃圾依靠自身重力、活动炉排列的往复运动对垃圾层产生的纵向推力及剪力向前推进；各段炉排间设置了较大落差以增强燃烧效果；并在燃烧段固定炉排设置拨火装置（剪切刀），该装置可松动垃圾块、使垃圾层均匀，一次风分布均匀，可避免垃圾在炉排上结团而影响垃圾的透气性、燃尽程度及在垃圾层产生风洞．优点1伟伦炉排为倾斜15°和7.５°）结构，分四区台阶式布置（一区为干燥区、二.三区为燃烧区、四区为燃烬区），废弃物停留时间长，相对垃圾性质变异所导致之焚烧质量、产汽量及排放废气质量之变异性较小，一次风量亦不需大幅调整；灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合在一起，因此干燥和点火可在很短时间内完成它适应于宽范围热值变化的垃圾的燃烧，负荷变化范围为70%～110%炉排很适应国内的高水分、低热值垃圾；剪切刀的设置对于含水量高的垃圾燃烧结块有明显的破碎效果；将一次风温度加热到300℃，可以有效地提高垃圾焚烧处理的适应范围；炉排下设置多个风室有利于燃烧空气的调节；空冷壁的设置有利于防止炉墙结焦。优点2炉排为列向运行方式，垃圾运动速度较马丁、西格斯炉的运行速度慢，燃烧时间长；炉床面积较其他厂牌炉床相对较大，整体炉床较长，废弃物停留时间长，故燃烧较完全。在燃烧过程中，整个垃圾层被均匀搅拌，以达到完全燃烧。在后燃烧阶段，残留可燃物通过同样的逆推方式送回燃烧区，继续燃烧，使燃烧更充分西格斯焚烧炉是唯一能够将输送动作（水平运动）、翻搅和通风动作（垂直运动）区分开的炉排控制系统，相互独立，操作灵活性高。其独特的炉排技术，使滑动炉排推动垃圾向前运动并决定了垃圾层厚度及停留时间；摆动炉排则起到搅动垃圾层的作用。使系统很容易根据垃圾成份变化做出相应调整，特别适合于低热值、高水分的中国垃圾炉排上设置落差，使垃圾翻转、松散；活动炉排与固定炉排相互运动，可以清除炉排片间的积灰，避免堵塞；优点3其炉床一次通风间隙及面积是马丁炉的两倍，属于筛式结构，因其风压低，使得砂土等重物质多下落至灰斗排出，确保了燃烧工况的稳定。由于垃圾层能充分搅拌，因此料层非常平整，燃烧状态稳定采用预组装和模块化结构，每个模块是通用的，且均在制造厂进行预组装和测，施工周期缩到最短；一次风通过水平开孔，而不是垂直开孔进入炉膛，这样减少了垃圾漏屑量；同排炉排片之间无摩擦，相邻炉排片之间采用柔性刮片，无摩擦。为提高垃圾焚烧炉炉膛内的温度，日立造船仅仅在前墙和后墙设置水冷壁；两边的侧墙不设置水冷壁而采用风冷技术，设置专门的冷却风机对侧墙进行风冷；冷却温度由DCS控制优点4由于逆向推动可相应延长垃圾在炉内的停留时间，炉床长度小，可减少安装占地,因此在处理能力相同的情况下，炉排面积可以小于顺推炉排一次风由5台风机为对应的炉排区段提供，分区独立输送到各炉...
