4C快充产业链专题免费下载

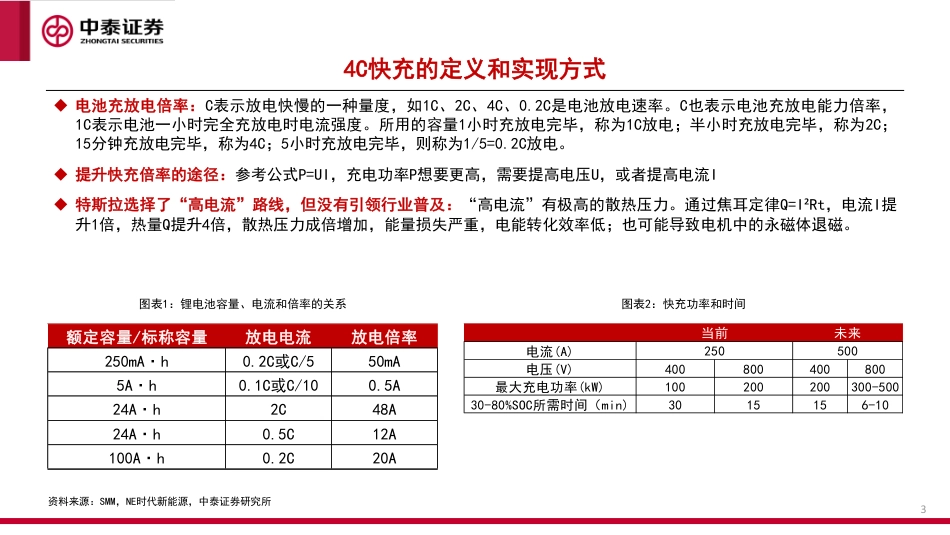

1中 泰 证 券 研 究 所 专 业 ｜ 领 先 ｜ 深 度 ｜ 诚 信｜证券研究报告｜2 0 2 3 . 1 1 . 1 94C快充产业链专题分析师：曾彪执业证书编号：S0740522020001Email：zengbiao@zts.com.cn分析师：朱柏睿执业证书编号：S0740522080002Email：zhubr@zts.com.cn2CONTENTS目录CCONTENTS专 业 ｜ 领 先 ｜ 深 度 ｜ 诚 信中 泰 证 券 研 究 所14C快充概况34C快充的定义和实现方式◆ 电池充放电倍率：C表示放电快慢的一种量度，如1C、2C、4C、0.2C是电池放电速率。C也表示电池充放电能力倍率，1C表示电池一小时完全充放电时电流强度。所用的容量1小时充放电完毕，称为1C放电；半小时充放电完毕，称为2C；15分钟充放电完毕，称为4C；5小时充放电完毕，则称为1/5=0.2C放电。◆ 提升快充倍率的途径：参考公式P=UI，充电功率P想要更高，需要提高电压U，或者提高电流I◆ 特斯拉选择了“高电流”路线，但没有引领行业普及：“高电流”有极高的散热压力。通过焦耳定律Q=I²Rt，电流I提升1倍，热量Q提升4倍，散热压力成倍增加，能量损失严重，电能转化效率低；也可能导致电机中的永磁体退磁。额定容量/标称容量放电电流放电倍率250mA·h0.2C或C/550mA5A·h0.1C或C/100.5A24A·h2C48A24A·h0.5C12A100A·h0.2C20A图表1：锂电池容量、电流和倍率的关系电流(A)电压(V)400800400800最大充电功率(kW)100200200300-50030-80%SOC所需时间（min)3015156-10500未来当前250图表2：快充功率和时间资料来源：SMM，NE时代新能源，中泰证券研究所44C快充的定义和实现方式◆ 800V快充的优势：➢1）250A充电电流下，800V可以支撑2C以上充电倍率；500A充电电流下，800V可以支撑5C以上超充（特斯拉V3超充电流600A）。➢2）在电压翻倍、充电功率不翻倍的情况下，充电电流变小，线束变细；串联增加，并联减少，线束减少，节约线束成本。➢3）高电压路线支持更长时间快充、不受散热问题限制（不需直径更大的线缆、更大通流能力的直流接触器、直流保险、PDU等）。华为智能电动总裁分享华为的研究发现：采用了800V高压模式的快充支30%-80%SOC最大功率充电，而低压大电流模式仅能在10%-20%SOC进行最大功率充电，在其他区间充电功率下降的非常迅速。◆ 综上，相较于大电流路线，高电压路线受到欧洲与国内更多车企的青睐。图表3：800V可支持4C快充图表4：800V可以有效降低线束用量资料来源：电动新视界，NE时代新能源，中泰证券研究所5国内外充...
