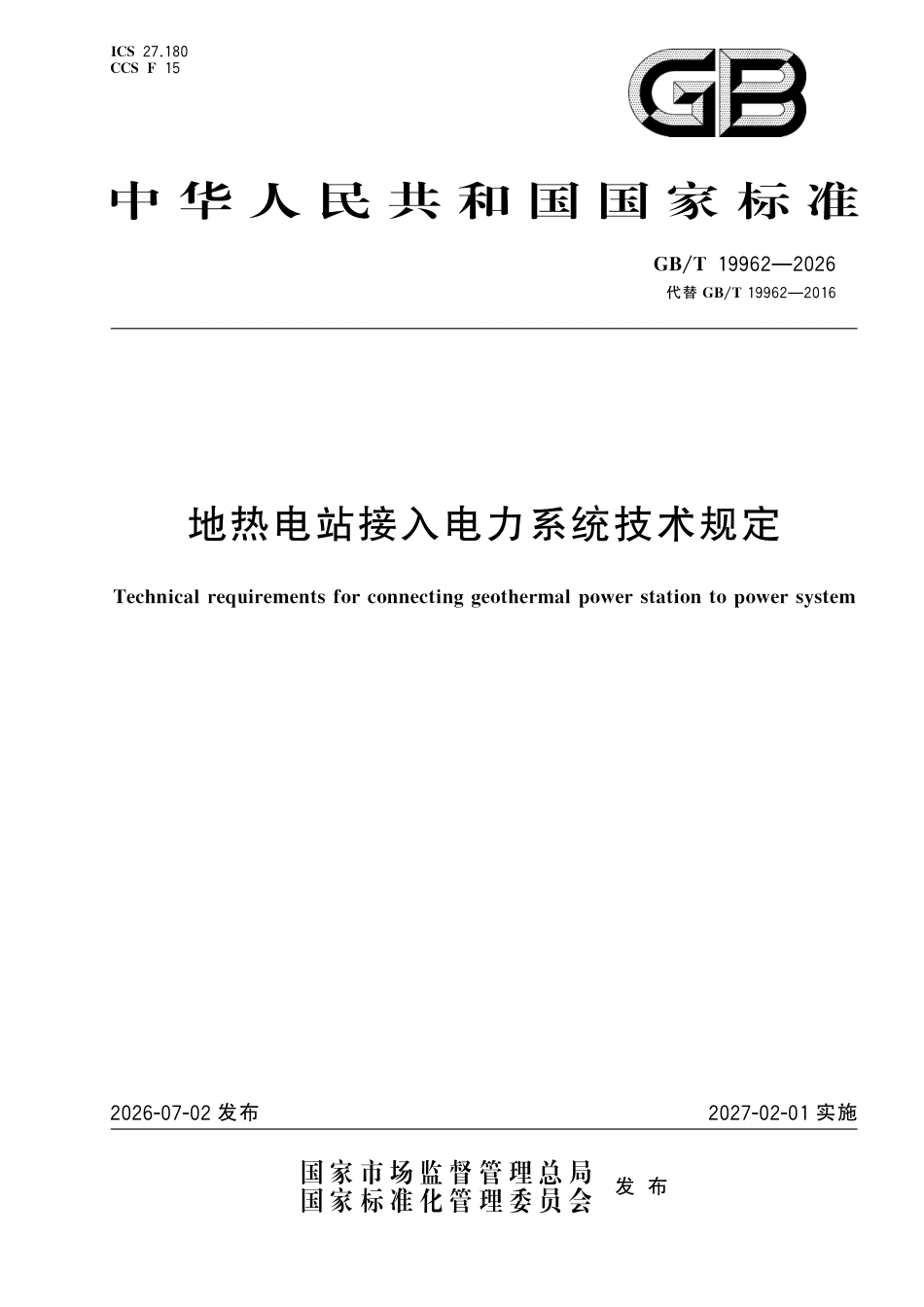

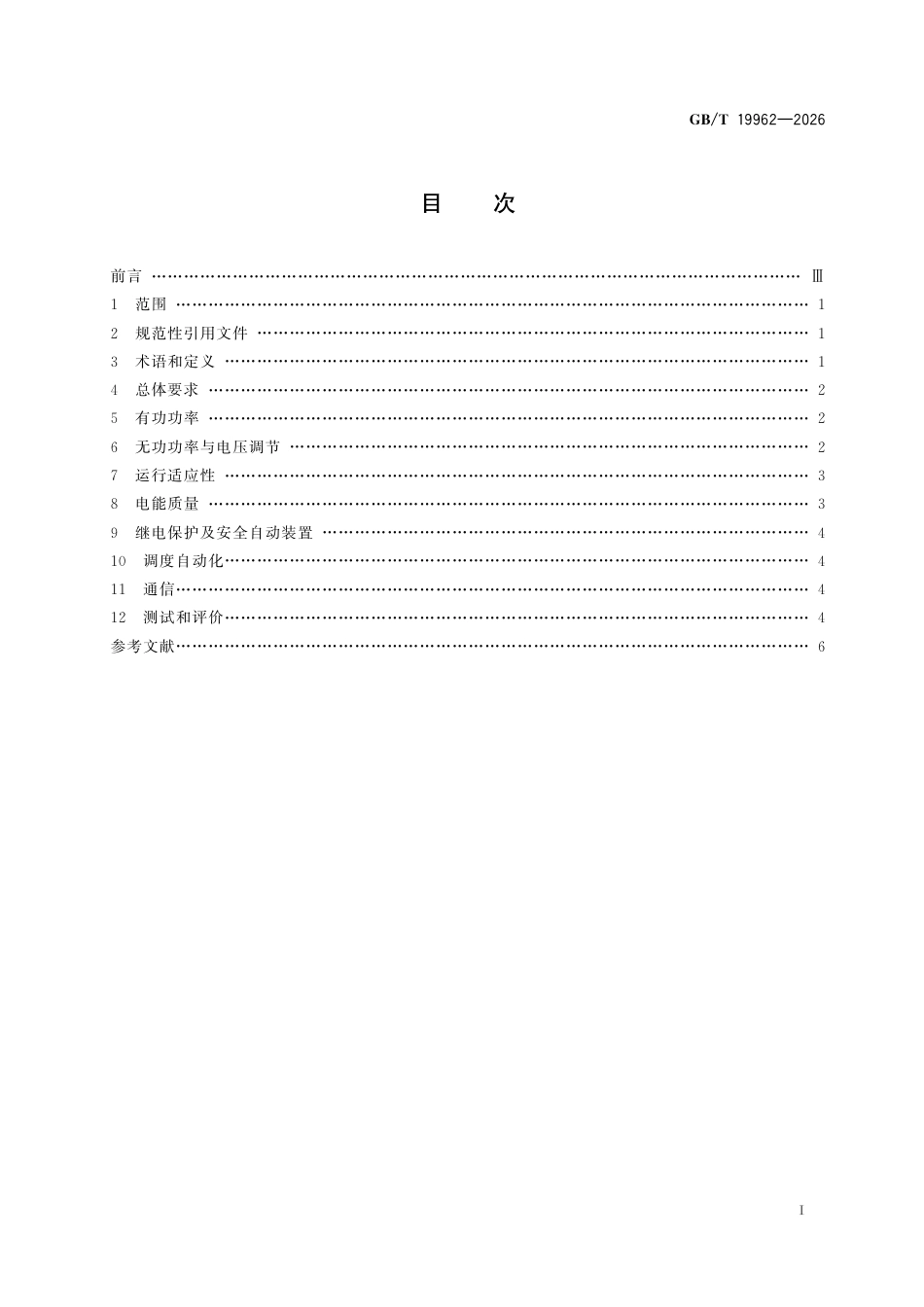

ICS27.180CCSF15中 华 人 民 共 和 国 国 家 标 准GB/T19962—2026代替 GB/T19962—2016地热电站接入电力系统技术规定Technicalrequirementsforconnectinggeothermalpowerstationtopowersystem2026-07-02发布2027-02-01实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布目 次前言Ⅲ…………………………………………………………………………………………………………1 范围1………………………………………………………………………………………………………2 规范性引用文件1…………………………………………………………………………………………3 术语和定义1………………………………………………………………………………………………4 总体要求2…………………………………………………………………………………………………5 有功功率2…………………………………………………………………………………………………6 无功功率与电压调节2……………………………………………………………………………………7 运行适应性3………………………………………………………………………………………………8 电能质量3…………………………………………………………………………………………………9 继电保护及安全自动装置4………………………………………………………………………………10 调度自动化4………………………………………………………………………………………………11 通信4………………………………………………………………………………………………………12 测试和评价4………………………………………………………………………………………………参考文献6………………………………………………………………………………………………………ⅠGB/T19962—2026前 言 本文件按照 GB/T1.1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起草。本文件代替 GB/T19962—2016《地热电站接入电力系统技术规定》,与 GB/T19962—2016相比,除结构调整和编辑性改动外,主要技术变化如下:———更改了文件的适用范围(见第1章,2016年版的第1章);———增加了术语“自动发电控制”及其定义(见3.4);———增加了“总体要求”一章,增加了电力系统稳定器配置、网络安全防护、网源协调和启停的要求(见第4章);———增加了对地热电站一次调频能力要求(见5.2);———增加了对地热电站自动发电控制能力要求(见5.3);———更改了“无功功率与电压调节”中的功率因数运行范围(见6.2,2016年版的6.2);———更改了“频率适应性”的技术要求(见7.2,2016年版的7.2);———增加了对地热电站电能质量适应性的要求(见7.3);———增加了对地热电站引起公共连接点谐波、电压不平衡度限制的要求(见第8章);———删除了“电压等级及接线方式”(见2016年版的第9章);———更改了继电保护及安全自动装置的配置要求(见第9章,2016年版的第10章);———更改了调度自动化的配置要求(见第10章,2016年版的第11章);———更改了地热电站通信通道和通信设备的配置要求(见第11章,2016年版的第12章);———增加了地热电站接入电网测试和评价要求(见第12章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国微电网与分布式电源并网标准化技术委员会(SAC/TC564)归口。本文件起草单位:中国电力工程顾问集团西南电力设计院有限公司、国网四川省电力公司电力科学研究院、国网四川综合能源服务有限公司。本文件主要起草人:伍文城、梅涛、白智丹、袁方、郑勇、秦浩庭、李嘉逸、胡浩、陈轲娜、杨亚兰。本文件及其所代替文件的历次版本发布情况为:———2005年首次发布为 GB/T19962—2005,2016年第一次修订;———本次为第二次修订。ⅢGB/T19962—2026地热电站接入电力系统技术规定1 范围本文件规定了地热电站接入电力系统的总体要求,以及有功功率、无功功率与电压调节、运行适应性、电能质量、继电保护及安全自动装置、调度自动化、通信、测试和评价的技术要求。本文件适用于通过35kV 及以上电压等级并网的地热电站的建设、运行、检修和维护。通过其他电压等级接入电网的地热电站参照使用。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T12325 电能质量 供电电压偏差GB/T12326 电能质量 电压波动和闪变GB/T13730 地区电网调度自动化系统GB/T14285 继电保护和安全自动装置技术规程GB/T14549 电能质量 公用电网谐波GB/T15543 电能质量 三相电压不平衡GB/T24337 电能质量 公用电网间谐波GB/T26399 电力系统安全稳定控制技术导则GB/T30370 火力发电机组一次调频试验及性能验收导则GB/T31464 电网运行准则GB/T36572 电力监控系统网络安全防护导则GB38755 电力系统安全稳定导则GB/T40427 电力系统电压和无功电力技术导则GB/T40587 电力系统安全稳定控制系统技术规范GB/T40594 电力系统网源协调技术导则GB/T50063 电力装置电测量仪表装置设计规范GB50791 地热电站设计规范DL/T448 电能计量装置技术管理规程DL/T5003 电力系统调度自动化设计规程3 术语和定义GB50791、GB/T30370、GB/T40427界定的以及下列术语和定义适用于本文件。3.1地热 geothermal来自地壳深部、储存于地下岩石和岩石孔隙裂隙中的天然热能。1GB/T19962—2026注:依据温度分为低温、中温和高温地热。它构成地热能源和地热资源。按赋存状态分为水热型(包括蒸汽型、水汽型和热水型)、干热型(包括干热岩型、岩浆型)和地压型(包括超高压、超高温、伴有可燃气体),属于可再生资源类的复合型资源-能源矿产。[来源:GB50791—2013,2.0.1,有修改]3.2地热发电 geothermalpowergeneration利用地热流体所运载的热能转换为电能的发电方式。[来源:GB50791—2013,2.0.10]3.3地热电站 geothermalpowerstation利用地热流体所运载的热能进行发电的电站。[来源:GB50791—2013,2.0.11]3.4自动发电控制 automaticgenerationcontrol;AGC根据电网调度指令控制发电功率的自动控制。[来源:GB/T30370—2022,3.8,有修改]4 总体要求4.1 地热电站接入电网的电压等级应结合电站装机容量、送电距离、电网结构等条件,经综合技术经济比选后确定。4.2 地热电站应按照电网调度机构的要求配置电力系统稳定器。4.3 地热电站的网络安全防护应符合 GB/T36572的规定。4.4 地热电站的接地方式应与所接入电网的接地方式相适应。4.5 地热电站在接入电力系统前应完成并网测试和评价。地热电站改(扩)建后应重新进行并网测试。4.6 地热电站发电机组的励磁系统、调速系统、涉网保护及网源协调特性应符合 GB/T40594的技术要求。4.7 地热电站应配置自动同期装置,启停时不应影响并网点电能质量。地热电站机组因故障退出运行后,应经电网调度机构许可后方可并网。5 有功功率5.1 地热电站应具备有功功率连续调节能力,地热电站有功功率控制的基本要求、正常运行情况下的有功功率变化、紧急控制应符合 GB/T31464的相关规定。地热发电机组正常调节速率不宜小于每分钟1%机组的额定有功功率。5.2 地热电站宜具备一次调频能力,且宜满足 GB/T40595的相关要求。5.3 地热电站应能响应自动发电控制指令,功能配置和性能指标应满足所在电网调度机构的要求。6 无功功率与电压调节6.1 地热电站应具备无功功率和电压控制连续调节能力,地热电站应充分利用发电机组的无功容量及调节能力。6.2 地热电站发电机组在额定功率运行时应满足功率因数在超前0.95~滞后0.85范围内连续可调。2GB/T19962—20266.3 地热电站无功功率和电压控制模式宜包括电压控制、功率因数控制和无功功率控制等,并具有在线切换控制模式的功能。6.4 地热电站应能接受并自动执行就地和远方无功功率与电压控制指令,调节地热电站并网点的无功功率/电压,调节速率和控制精度应能满足电网调度的要求。7 运行适应性7.1 电压适应性当并网点稳态电压在90%~110%标称电压之间时,地热电站应能正常运行。7.2 频率适应性地热电站的频率适应性应满足表1的要求。表 1 地热电站频率适应性表电力系统频率(f)范围Hz累计允许运行时间min每次允许运行时间s51.030≥3050.518048.5≤f≤50.5连续运行48.0≤f<48.5>300≥30047.5≤f<48.0>60>6047.0≤f<47.5≥10>2046.5≤f<47.0>2≥5 注:“累计允许运行时间”是机组寿命期的累加。7.3 电能质量适应性当地热电站并网点的电压波动和闪变值满足 GB/T12326、谐波值满足 GB/T14549、间谐波值满足 GB/T24337、三相电压不平衡度满足 GB/T15543的要求时,地热电站应能正常运行。8 电能质量8.1 电压偏差地热电站接入后,引起公共连接点的电压偏差应符合 GB/T12325的规定。8.2 电压波动地热电站接入后,引起公共连接点的电压波动应符合 GB/T12326的规定。8.3 谐波地热电站接入后,向所接入公共连接点注入的谐波电流应满足 GB/T14549的要求。3GB/T19962—20268.4 电压不平衡度地热电站接入后,引起公共连接点的电压不平衡度应满足 GB/T15543的要求。9 继电保护及安全自动装置9.1 地热电站配置的继电保护装置应符合 GB/T14285的要求,其涉网保护的配置与整定应与所接入电网的保护相协调配合。9.2 地热电站应依据 GB38755的要求进行安全稳定计算,制定相应的安全稳定控制策略,并配置安全自动装置。装置配置方案及功能应符合 GB/T26399和 GB/T40587的要求。10 调度自动化10.1 省级及以上电力调度(调控)中心直接调度管理的地热电站调度自动化系统应满足 DL/T5003的要求,地区及以下电力调度(调控)中心直接调度管理的地热电站调度自动化系统应满足 GB/T13730的要求。10.2 地热电站计量关口点应设置在地热电站与电网的产权分界点,计量装置配置应符合 GB/T50063、DL/T448的要求。10.3 地热电站可根据电力调度机构要求配置宽频测量装置。10.4 地热电站应配置全站统一的时钟同步系统,对站内各二次系统和设备的时钟进行统一授时。11 通信11.1 地热电站通过220kV 及以上电压等级并网时应具备两条独立的光缆通信通道,通过110kV 及35kV 电压等级并网时应至少具备一条独立的光缆通信通道。11.2 地热电站与电力系统直接连接的通信设备应具有与系统接入端设备一致的接口与协议。注:通信设备包括光纤传输设备、脉码调制终端设备、综合接入设备、调度程控交换机、数据通信网、通信监测等。12 测试和评价12.1 地热电站发电机组应在并网运行3个月内,提交机组运行特性测试和评价报告至电力系统调度机构。12.2 地热电站的并网测试和评价内容包括但不限于以下内容:a) 励磁系统参数实测及建模试验;b) 调速...
