输电线路工程基础分部工程W、H、S点汇总表VIP免费

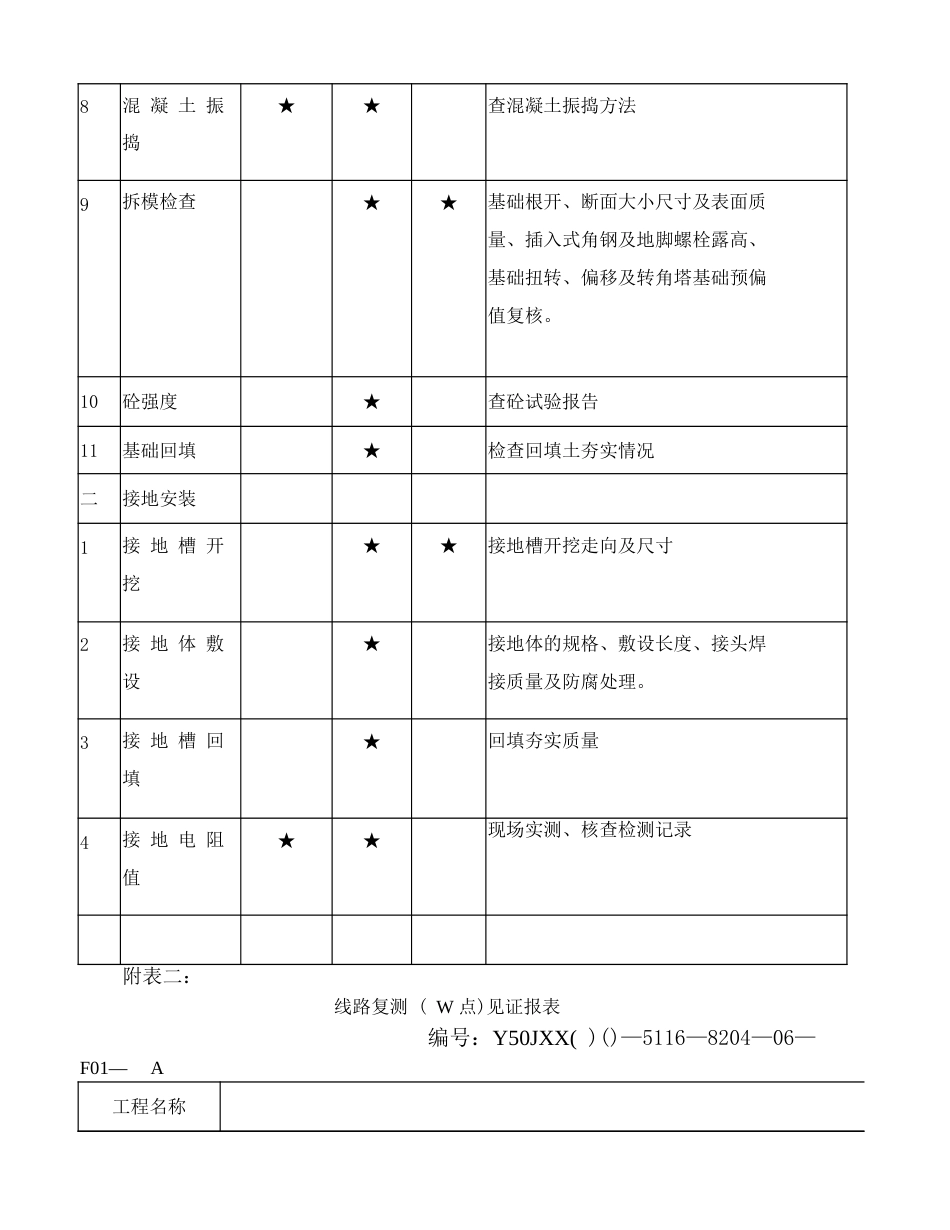

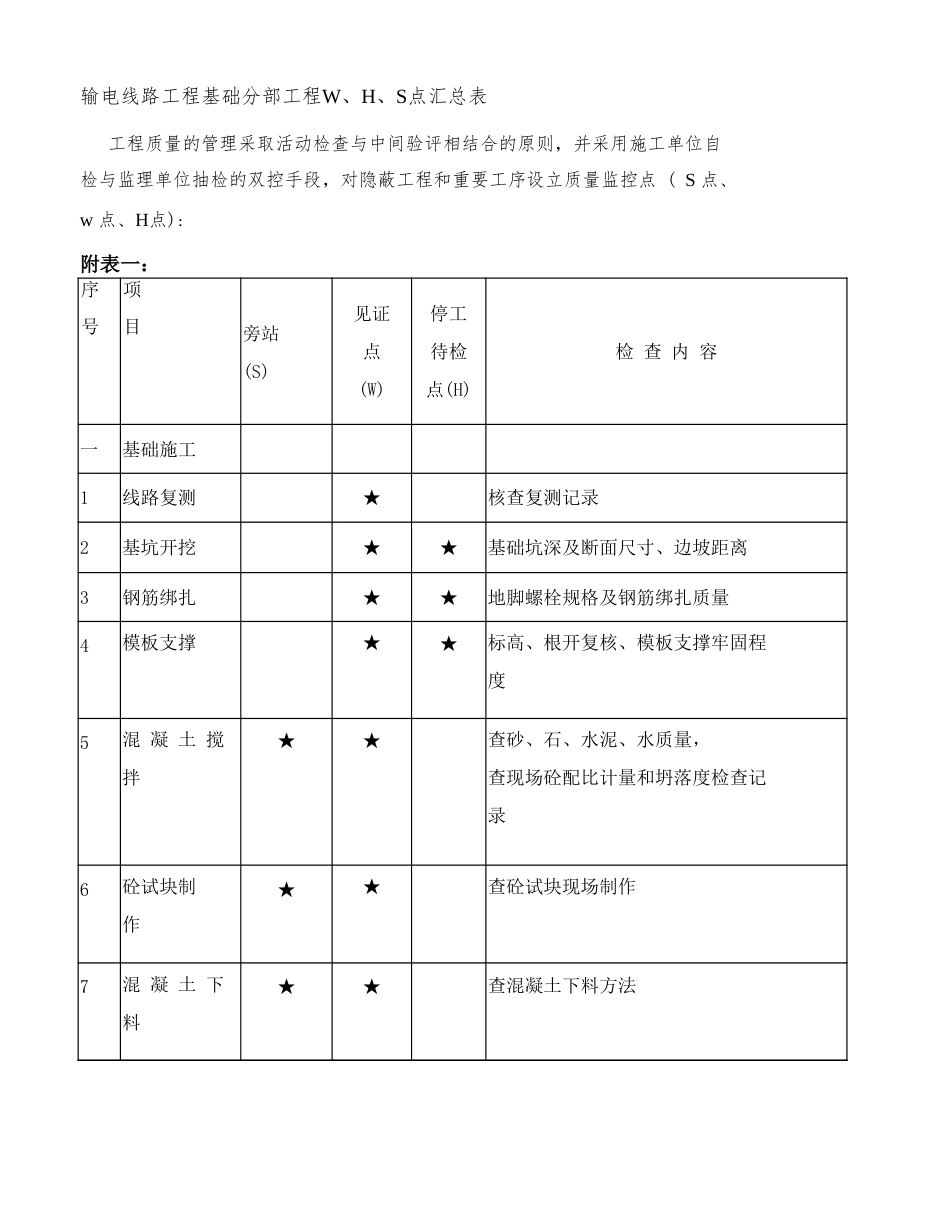

1 2 3 输电线路工程基础分部工程W、H、S点汇总表 工程质量的管理采取活动检查与中间验评相结合的原则，并采用施工单位自检与监理单位抽检的双控手段，对隐蔽工程和重要工序设立质量监控点 ( S 点、w 点、H点):附表一：序 号项 目旁站(S)见证点(W)停工待检点(H)检 查 内 容一基础施工线路复测★核查复测记录基坑开挖★★基础坑深及断面尺寸、边坡距离钢筋绑扎★★地脚螺栓规格及钢筋绑扎质量4模板支撑★★标高、根开复核、模板支撑牢固程度5混 凝 土 搅拌★★查砂、石、水泥、水质量，查现场砼配比计量和坍落度检查记录6砼试块制作★★查砼试块现场制作7混 凝 土 下料★★查混凝土下料方法10 11 8混 凝 土 振捣★★查混凝土振捣方法9拆模检查★★基础根开、断面大小尺寸及表面质量、插入式角钢及地脚螺栓露高、基础扭转、偏移及转角塔基础预偏值复核。砼强度★查砼试验报告基础回填★检查回填土夯实情况二接地安装1接 地 槽 开挖★★接地槽开挖走向及尺寸2接 地 体 敷设★接地体的规格、敷设长度、接头焊接质量及防腐处理。3接 地 槽 回填★回填夯实质量4接 地 电 阻值★★现场实测、核查检测记录附表二：线路复测 ( W 点)见证报表编号：Y50JXX( )()—5116—8204—06—F01— A工程名称致500kV永丰-甘顶输电线路工程监理部驻现场监理： 由云南送变电工程公司X处施工的NXX(杆塔号)至NXX(杆塔号),全长XX_km,共XX基杆塔。经项目部/施工队复测，实测数据与设计不相符合XX处，已经设计修改。现报监理备查。 附件：1.技术联系单/设计变更 2.复测记录 填报人： 日 期 ：XXXX年XX月XX日监理审查意见： 所报复测资料完整，符合/不符合设计及规范要求。 专业监理工程师： 日 期 ：XXXX年XX月XX日说明：1.本表由各施工单位/项目部填报。一式两份，监理、施工单位各存一份。 2.所报内容，可以分施工队、阶段上报，也可由项目部一次全报。基础浇筑申请单编号：Y50JXX()()—5116—8204—06—F02— A工程名称500kV永丰-甘顶输电线路工程X标致500kV永丰-甘顶输电线路工程项目监理部： 由云南送变电工程公司X处施工的N105(杆塔号)J65(设计桩号)铁塔基础，现已完成支模工序并对各部分尺寸进行了检查，铁塔基础布置符合设计及规范要求。基础浇制所需材料、计(测)量及机械设备已运至该塔位，请检查并准予浇制。 施工队长：(施工队长) 日 期 ：XXXX年XX月XX日监理审查意见： 1、中心桩桩号J65,是/否与设计图...
