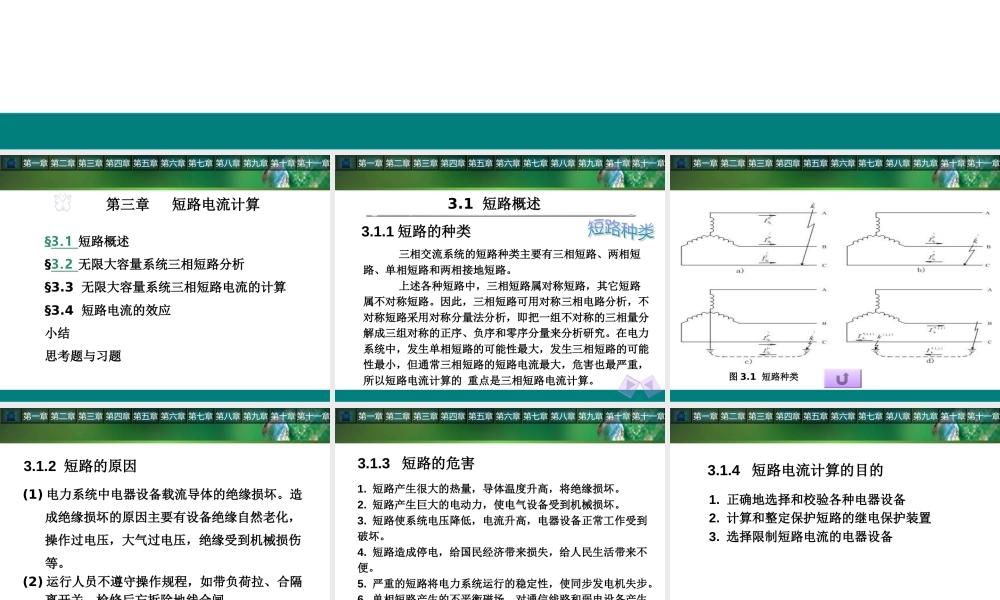

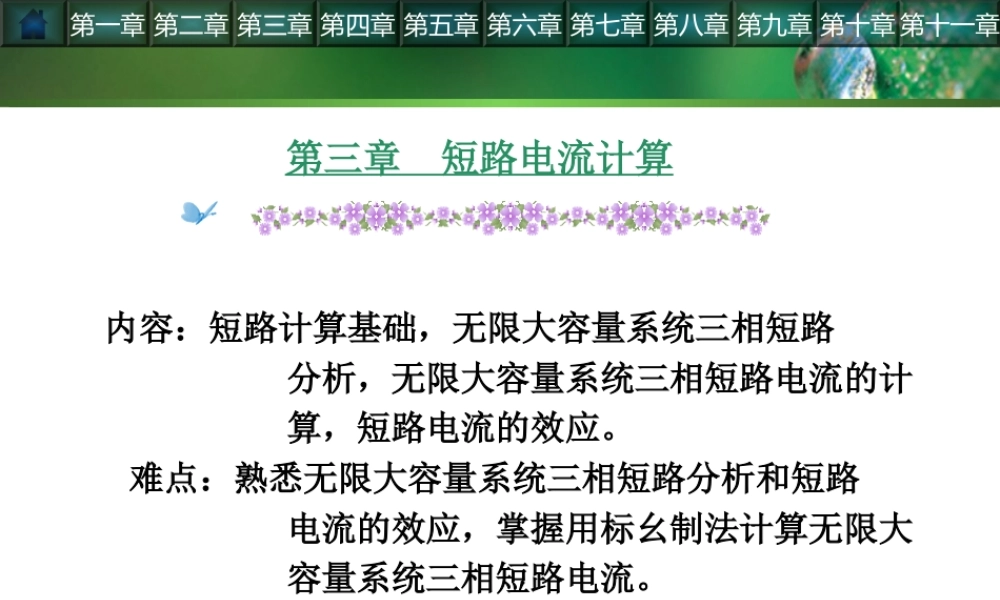

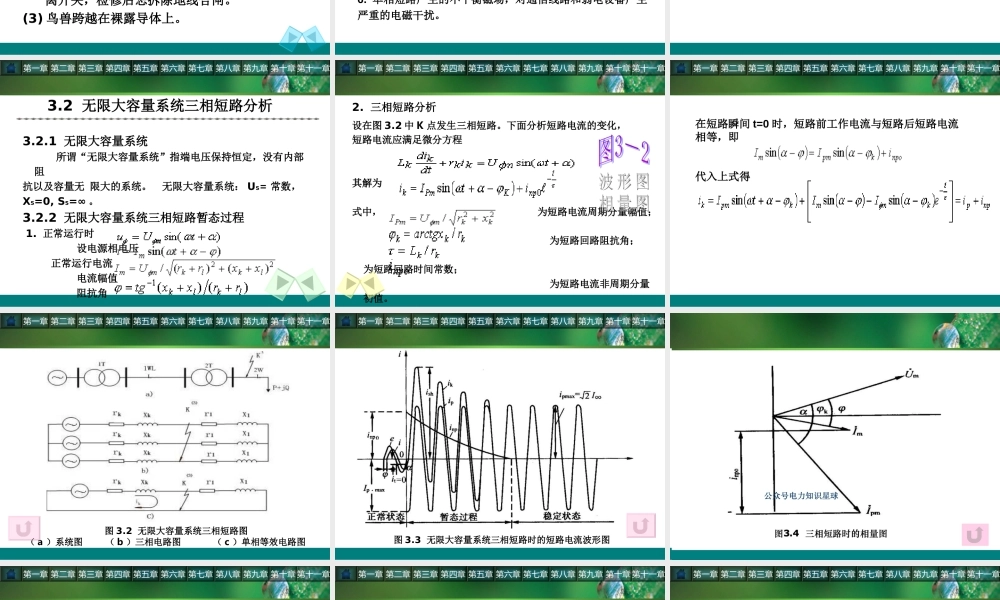

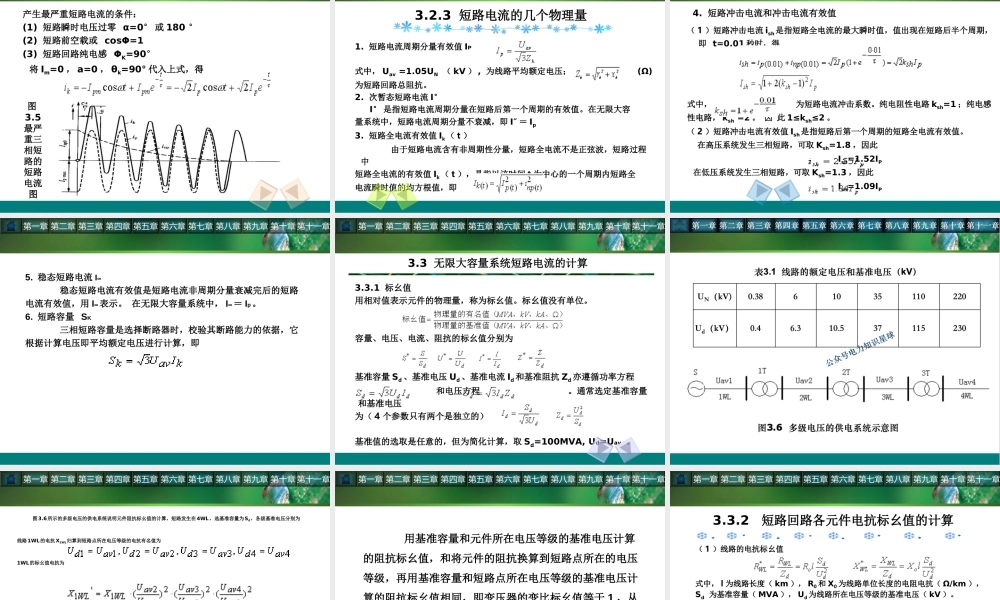

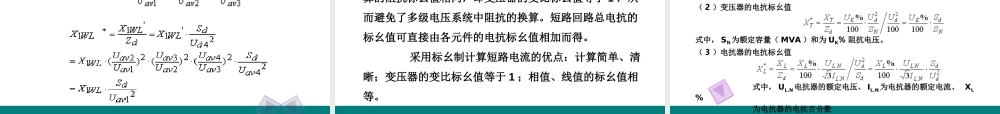

第三章 短路电流计算 内容：短路计算基础，无限大容量系统三相短路 分析，无限大容量系统三相短路电流的计 算，短路电流的效应。 难点：熟悉无限大容量系统三相短路分析和短路 电流的效应，掌握用标幺制法计算无限大 容量系统三相短路电流。 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 第三章 短路电流计算§3.1 短路概述§3.2 无限大容量系统三相短路分析§3.3 无限大容量系统三相短路电流的计算§3.4 短路电流的效应小结思考题与习题第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 3.1 短路概述 三相交流系统的短路种类主要有三相短路、两相短路、单相短路和两相接地短路。 上述各种短路中，三相短路属对称短路，其它短路属不对称短路。因此，三相短路可用对称三相电路分析，不对称短路采用对称分量法分析，即把一组不对称的三相量分解成三组对称的正序、负序和零序分量来分析研究。在电力系统中，发生单相短路的可能性最大，发生三相短路的可能性最小，但通常三相短路的短路电流最大，危害也最严重，所以短路电流计算的 重点是三相短路电流计算。第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章3.1.1 短路的种类第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 图 3.1 短路种类(1) 电力系统中电器设备载流导体的绝缘损坏。造成绝缘损坏的原因主要有设备绝缘自然老化，操作过电压，大气过电压，绝缘受到机械损伤等。(2) 运行人员不遵守操作规程，如带负荷拉、合隔离开关，检修后忘拆除地线合闸。(3) 鸟兽跨越在裸露导体上。第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章3.1.2 短路的原因第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章1. 短路产生很大的热量，导体温度升高，将绝缘损坏。2. 短路产生巨大的电动力，使电气设备受到机械损坏。3. 短路使系统电压降低，电流升高，电器设备正常工作受到破坏。4. 短路造成停电，给国民经济带来损失，给人民生活带来不便。5. 严重的短路将电力系统运行的稳定性，使同步发电机失步。6. 单相短路产生的不平衡磁场，对通信线路和弱电设备产生严重的电磁干扰。3.1.3 短路的危害第一章...
